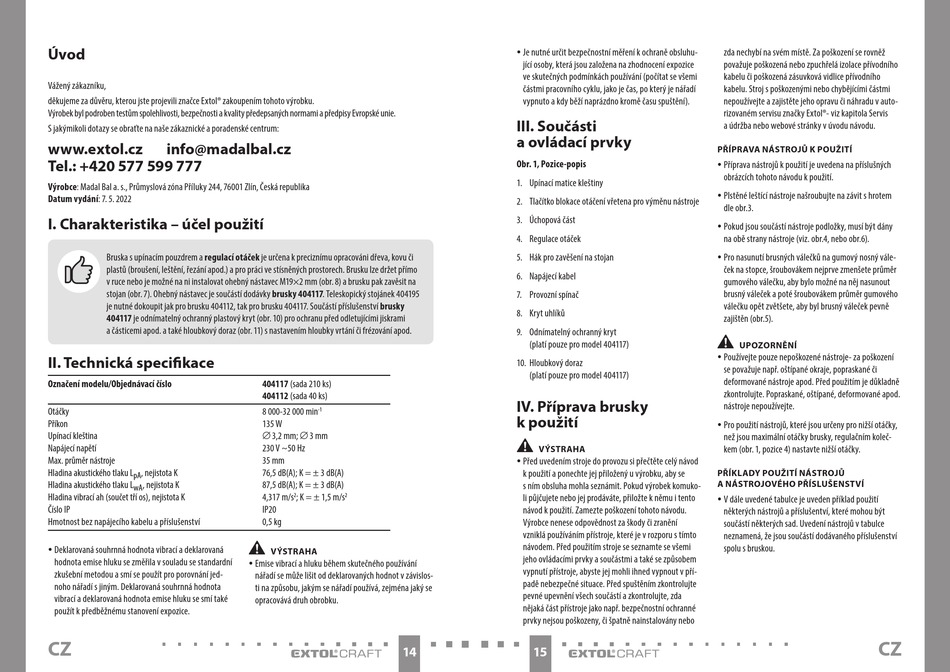

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz
info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 7. 5. 2022
I. Charakteristika – účel použití
Bruska s upínacím pouzdrem a regulací otáček je určena k preciznímu opracováni dřeva, kovu či
plastů (broušení, leštění, řezání apod.) a pro práci ve stísněných prostorech. Brusku lze držet přímo
v ruce nebo je možné na ni instalovat ohebný nástavec M19×2 mm (obr. 8) a brusku pak zavěsit na
stojan (obr. 7). Ohebný nástavec je součástí dodávky brusky 404117. Teleskopický stojánek 404195
je nutné dokoupit jak pro brusku 404112, tak pro brusku 404117. Součástí příslušenství brusky
404117 je odnímatelný ochranný plastový kryt (obr. 10) pro ochranu před odletujícími jiskrami
a částicemi apod. a také hloubkový doraz (obr. 11) s nastavením hloubky vrtání či frézování apod.
II. Technická specifikace
Označení modelu/Objednávací číslo
Otáčky
Příkon
Upínací kleština
Napájecí napětí
Max. průměr nástroje
Hladina akustického tlaku L
, nejistota K
pA
Hladina akustického tlaku L
, nejistota K
wA
Hladina vibrací ah (součet tří os), nejistota K
Číslo IP
Hmotnost bez napájecího kabelu a příslušenství
y Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se změřila v souladu se standardní
zkušební metodou a smí se použít pro porovnání jed-
noho nářadí s jiným. Deklarovaná souhrnná hodnota
vibrací a deklarovaná hodnota emise hluku se smí také
použít k předběžnému stanovení expozice.
CZ
404117 (sada 210 ks)
404112 (sada 40 ks)
8 000-32 000 min
-1
135 W
∅ 3,2 mm; ∅ 3 mm
230 V ~50 Hz
35 mm
76,5 dB(A); K = ± 3 dB(A)
87,5 dB(A); K = ± 3 dB(A)
4,317 m/s
; K = ± 1,5 m/s
2
2
IP20
0,5 kg
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závislos-
ti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
14
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení expozice
ve skutečných podmínkách používání (počítat se všemi
částmi pracovního cyklu, jako je čas, po který je nářadí
vypnuto a kdy běží naprázdno kromě času spuštění).
III. Součásti
a ovládací prvky
Obr. 1, Pozice-popis
1. Upínací matice kleštiny
2. Tlačítko blokace otáčení vřetena pro výměnu nástroje
3. Úchopová část
4. Regulace otáček
5. Hák pro zavěšení na stojan
6. Napájecí kabel
7. Provozní spínač
8. Kryt uhlíků
9. Odnímatelný ochranný kryt
(platí pouze pro model 404117)
10. Hloubkový doraz
(platí pouze pro model 404117)
IV. Příprava brusky
k použití
•
VÝSTRAHA
y Před uvedením stroje do provozu si přečtěte celý návod
k použití a ponechte jej přiložený u výrobku, aby se
s ním obsluha mohla seznámit. Pokud výrobek komuko-
li půjčujete nebo jej prodáváte, přiložte k němu i tento
návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím stroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
vypnutí přístroje, abyste jej mohli ihned vypnout v pří-
padě nebezpečné situace. Před spuštěním zkontrolujte
pevné upevnění všech součástí a zkontrolujte, zda
nějaká část přístroje jako např. bezpečnostní ochranné
prvky nejsou poškozeny, či špatně nainstalovány nebo
15
zda nechybí na svém místě. Za poškození se rovněž
považuje poškozená nebo zpuchřelá izolace přívodního
kabelu či poškozená zásuvková vidlice přívodního
kabelu. Stroj s poškozenými nebo chybějícími částmi
nepoužívejte a zajistěte jeho opravu či náhradu v auto-
rizovaném servisu značky Extol®- viz kapitola Servis
a údržba nebo webové stránky v úvodu návodu.
PŘÍPRAVA NÁSTROJŮ K POUŽITÍ
y Příprava nástrojů k použití je uvedena na příslušných
obrázcích tohoto návodu k použití.
y Plstěné leštící nástroje našroubujte na závit s hrotem
dle obr.3.
y Pokud jsou součástí nástroje podložky, musí být dány
na obě strany nástroje (viz. obr.4, nebo obr.6).
y Pro nasunutí brusných válečků na gumový nosný vále-
ček na stopce, šroubovákem nejprve zmenšete průměr
gumového válečku, aby bylo možné na něj nasunout
brusný váleček a poté šroubovákem průměr gumového
válečku opět zvětšete, aby byl brusný váleček pevně
zajištěn (obr.5).
•
UPOZORNĚNÍ
y Používejte pouze nepoškozené nástroje- za poškození
se považuje např. oštípané okraje, popraskané či
deformované nástroje apod. Před použitím je důkladně
zkontrolujte. Popraskané, oštípané, deformované apod.
nástroje nepoužívejte.
y Pro použití nástrojů, které jsou určeny pro nižší otáčky,
než jsou maximální otáčky brusky, regulačním koleč-
kem (obr. 1, pozice 4) nastavte nižší otáčky.
PŘÍKLADY POUŽITÍ NÁSTROJŮ
A NÁSTROJOVÉHO PŘÍSLUŠENSTVÍ
y V dále uvedené tabulce je uveden příklad použití
některých nástrojů a příslušentví, které mohou být
součástí některých sad. Uvedení nástrojů v tabulce
neznamená, že jsou součástí dodávaného příslušenství
spolu s bruskou.
