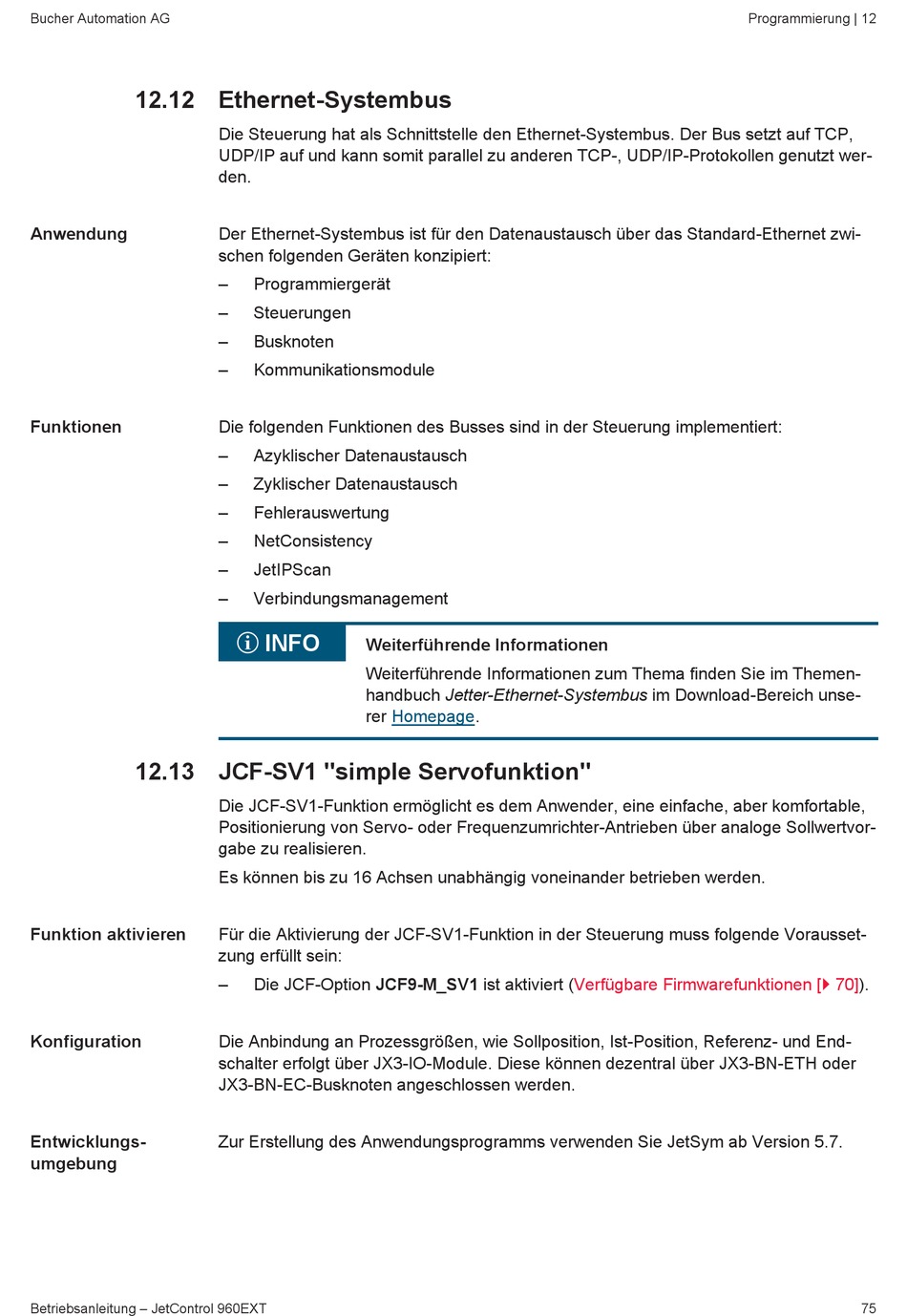

12.12 Ethernet-Systembus
Anwendung
Funktionen
12.13 JCF-SV1 "simple Servofunktion"
Funktion aktivieren
Konfiguration
Entwicklungs-
umgebung
Betriebsanleitung – JetControl 960EXT
Die Steuerung hat als Schnittstelle den Ethernet-Systembus. Der Bus setzt auf TCP,
UDP/IP auf und kann somit parallel zu anderen TCP-, UDP/IP-Protokollen genutzt wer-
den.
Der Ethernet-Systembus ist für den Datenaustausch über das Standard-Ethernet zwi-
schen folgenden Geräten konzipiert:
–
Programmiergerät
–
Steuerungen
–
Busknoten
–
Kommunikationsmodule
Die folgenden Funktionen des Busses sind in der Steuerung implementiert:
–
Azyklischer Datenaustausch
–
Zyklischer Datenaustausch
–
Fehlerauswertung
–
NetConsistency
–
JetIPScan
–
Verbindungsmanagement
INFO
Weiterführende Informationen
Weiterführende Informationen zum Thema finden Sie im Themen-
handbuch Jetter-Ethernet-Systembus im Download-Bereich unse-
rer Homepage.
Die JCF-SV1-Funktion ermöglicht es dem Anwender, eine einfache, aber komfortable,
Positionierung von Servo- oder Frequenzumrichter-Antrieben über analoge Sollwertvor-
gabe zu realisieren.
Es können bis zu 16 Achsen unabhängig voneinander betrieben werden.
Für die Aktivierung der JCF-SV1-Funktion in der Steuerung muss folgende Vorausset-
zung erfüllt sein:
–
Die JCF-Option JCF9-M_SV1 ist aktiviert
Die Anbindung an Prozessgrößen, wie Sollposition, Ist-Position, Referenz- und End-
schalter erfolgt über JX3-IO-Module. Diese können dezentral über JX3-BN-ETH oder
JX3-BN-EC-Busknoten angeschlossen werden.
Zur Erstellung des Anwendungsprogramms verwenden Sie JetSym ab Version 5.7.
(Verfügbare Firmwarefunktionen
Programmierung | 12
[} 70]).
