Bucher Automation AG
3.2 Systemübersicht
Betriebsanleitung – JetControl 960EXT
Steuerung
JC-960EXT
mit 2x PCIe (E03/E04)
(1)
JX2-Systembus
Servoverstärker
(2)
JM-100/200
Ethernet-Busknoten
JX3-BN-ETH + JX3-I/Os
(1)
JI-PCIE-E01/2/3 oder /4 erforderlich
(2)
max. 15 St. Servoverstärker je JX2-Systembus *)
(3)
max. 199 St. JX-BN-ETH **)
(4)
max. 16 St. JX3-IO-Module je JX3-ETH-Buskopf
(5)
max. 199 St. Servoverstärker ***)
*) max. 6 MC-Achsen je JX2-Bus, max. 3 JX2-Systembusse
mit MC-Achsen => max 18 MC-Achsen am JX2-Systembus
**) die Summe an JX3-BN-ETH und JM-200-ETH darf 199
Teilnehmer nicht überschreiten
***) davon max. 128 MC-Achsen

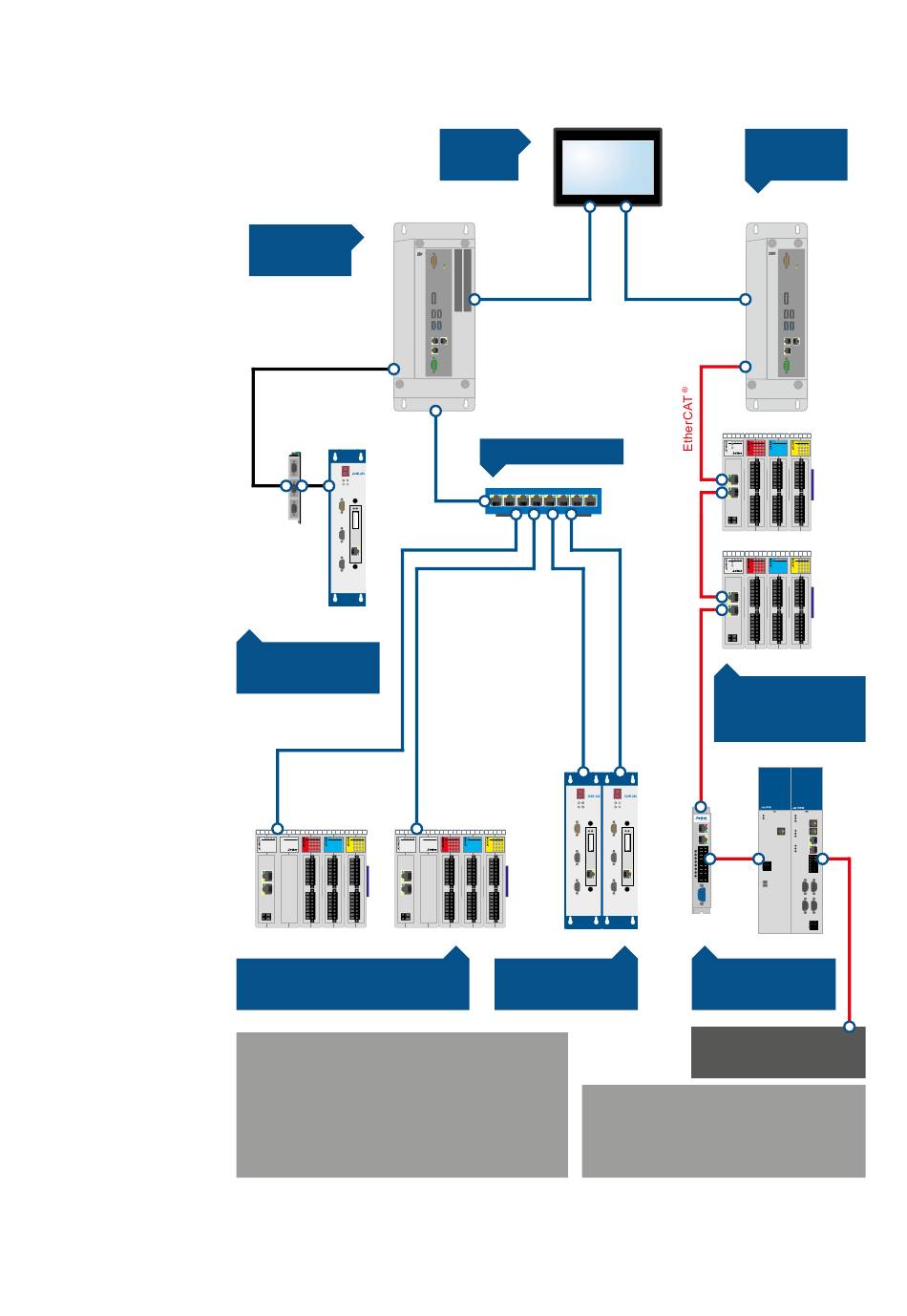

Abb. 1: Systemübersicht für JC-960EXT/-E-03-2 und JC-965EXT/-E03-2
Display
JV-1xxx
Ethernet TCP/IP
Ethernet-Switch
1
2
3
4
5
6
7
8
Servoverstärker
(3,4)
JM-200-ETH
(5)
(1)
max. 99 St. JX3-BN-EC
(2)
max. 32 St. JX3-IO-Module je JX3-BN-EC-Buskopf
(3)
max. 128 St. Servoverstärker JM-1000/3000
(4)
ab JetSym V 6.0
Maximal sind 256 Teilnehmer am EtherCAT
Systembus möglich
Produktbeschreibung | 3
Steuerung
JC-965EXT
Ethernet TCP/IP
EtherCAT
®
-Busknoten
JX3-BN-EC
(1,2)
+ JX3-I/Os
Servoverstärker
JM-1000/3000
®
EtherCAT
Module
-
(4)
Drittanbieter
(3)
®
-
11
