BUCHER JetControl 365MC Betriebsanleitung

Industriesteuerung
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
60880626_02
JetControl 365MC
Industriesteuerung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BUCHER JetControl 365MC

Inhaltszusammenfassung für BUCHER JetControl 365MC

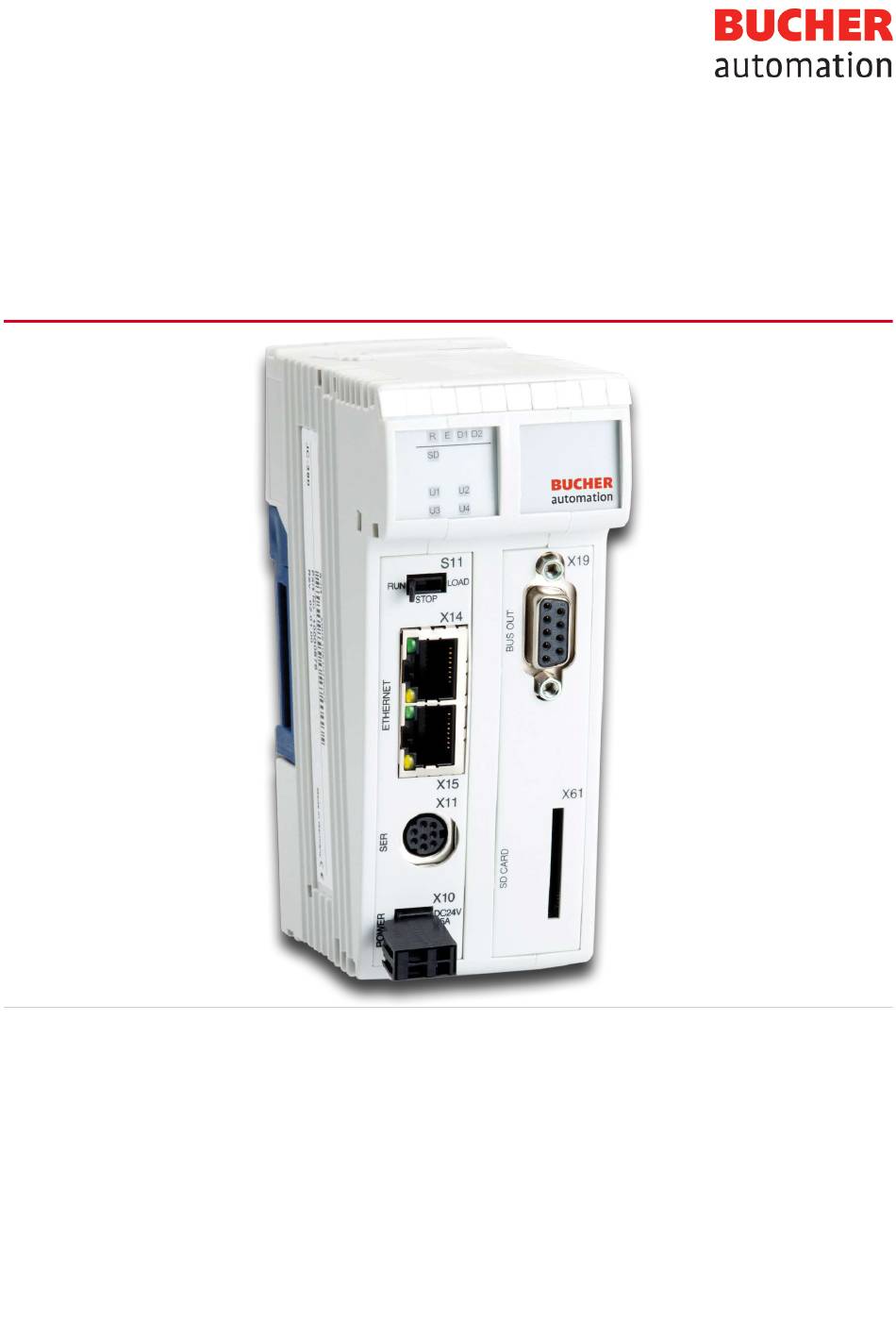

  • Seite 1 Betriebsanleitung 60880626_02 JetControl 365MC Industriesteuerung...
  • Seite 2 Dieses Dokument wurde von der Bucher Automation AG mit der gebotenen Sorgfalt und basierend auf dem ihr bekannten Stand der Technik erstellt. Änderungen und technische Weiterentwicklungen an unseren Pro- dukten werden nicht automatisch in einem überarbeiteten Dokument zur Verfügung gestellt. Die Bucher Au- tomation AG übernimmt keine Haftung und Verantwortung für inhaltliche oder formale Fehler, fehlende Ak-...

  • Seite 3: Inhaltsverzeichnis

    EMV-Werte ............................22 4.6.1 Gehäuse ............................22 4.6.2 Geschirmte Daten- und I/O-Leitungen..................... 23 4.6.3 Gleichstrom-Netzeingänge und -Netzausgänge................24 Montage............................25 Gerät auf die Hutschiene montieren....................26 Gerät von der Hutschiene demontieren................... 27 Gehäuse vom Backplane-Modul demontieren ................28 Betriebsanleitung – JetControl 365MC...
  • Seite 4 Speicher des Dateisystems ......................83 8.2.3 Speicher des Anwendungsprogramms.................... 84 8.2.4 Speicher für flüchtige Variablen des Anwendungsprogramms............85 8.2.5 Speicher für nichtflüchtige Register des Anwendungsprogramms ..........86 8.2.6 Speicher für nichtflüchtige Variablen des Anwendungsprogramms ..........87 Betriebsanleitung – JetControl 365MC...
  • Seite 5 CANopen-STX-API..........................116 8.22 Motion Control ..........................118 8.23 FTP-Server ............................121 8.24 HTTP-Server ...........................122 8.25 FTP-Client ............................123 8.26 Automatisches Kopieren von Steuerungsdaten (AutoCopy) ............124 Registerübersicht ..........................125 Wartung ............................153 10.1 Instandsetzung ..........................153 10.2 Lagerung und Transport ........................153 10.3 Entsorgung ............................153 Betriebsanleitung – JetControl 365MC...
  • Seite 6 Bucher Automation AG Inhaltsverzeichnis Service............................155 11.1 Technischer Support ........................155 Ersatzteile und Zubehör........................156 12.1 Ersatzteile............................156 12.2 Zubehör ............................156 12.2.1 CAN-Buskabel ..........................157 12.2.2 Ethernet-Kabel..........................157 12.2.3 Kabel für die serielle Schnittstelle....................157 Betriebsanleitung – JetControl 365MC...

  • Seite 7: Einleitung

    Stellen Sie die Verfügbarkeit dieser Informationen in Produktnähe während der gesamten Einsatzdauer si- cher. Informieren Sie sich im Downloadbereich unserer Homepage über Änderungen und Aktualität des Doku- ments. Das Dokument unterliegt keinem automatischen Änderungsdienst. Start | Bucher Automation - We automate your success. Folgende Informationsprodukte ergänzen dieses Dokument: – Online-Hilfe der JetSym-Software Funktionen der Softwareprodukte mit Anwendungsbeispielen –...

  • Seite 8: Sicherheit

    Verwenden Sie das Gerät nicht in technischen Systemen, für die eine hohe Ausfallsicherheit vorgeschrieben ist. Maschinenrichtlinie Das Gerät ist kein Sicherheitsbauteil nach der Maschinenrichtlinie 2006/42/EG und ungeeignet für den Ein- satz bei sicherheitsrelevanten Aufgaben. Die Verwendung im Sinne des Personenschutzes ist nicht bestim- mungsgemäß und unzulässig. Betriebsanleitung – JetControl 365MC...

  • Seite 9: Verwendete Warnhinweise

    Weist auf eine potentiell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu geringfügiger oder mäßiger Verletzung führen könnte. HINWEIS Sachschäden Weist auf eine Situation hin, die, wenn sie nicht vermieden wird, zu Sachschaden füh- ren könnte. Betriebsanleitung – JetControl 365MC...

  • Seite 10: Produktbeschreibung

    Die Summe der Achsen darf die maximal mögliche Anzahl Achsen der Steuerung nicht überschreiten. Ein Mischbetrieb von MC-Achsen über Ethernet und JX2-Systembus ist nicht möglich. Die Summe an JX3-BN-ETH und JM-200-ETH darf 199 nicht überschreiten. Abb. 1: Systemübersicht Betriebsanleitung – JetControl 365MC...

  • Seite 11: Aufbau

    Backplane-Module mit DIP-Schaltern Stecker X119: Anschluss für JX3-IO-Module Entriegelungslasche Buchse X19: JX2-Systembus und CAN-Bus-Schnittstelle Buchse X61: Steckplatz für die SD-Karte Untere Rastlasche Klemme X10: Spannungsversorgung Buchse X11: Serielle Schnittstelle Buchsen X14, X15: Ethernet-Schnittstelle Schalter S11: Betriebsartenwahlschalter Betriebsanleitung – JetControl 365MC...

  • Seite 12: Merkmale

    Statusanzeige Die LEDs der Statusanzeige zeigen den Kommunikationsstatus des Geräts sowie den Zustand der Span- nungsversorgung an. R E D1 D2 Abb. 3: Statusanzeige Beschreibung Zustand Betriebssystem Allgemeiner Fehler Spezielle Zustände Zustand Bootloader Zugriff SD-Karte Betriebsanleitung – JetControl 365MC...

  • Seite 13: Diagnosemöglichkeiten Über Die Statusanzeige

    – Ein gültiges Anwendungsprogramm ist vorhanden. Die Blinkzyklen der LEDs geben einen Überblick über die Boot-Phasen. LEDs Zustand Phase 1 Reset Farbe grün Reset Blinkzyklus 4 Hz 4 Hz 4 Hz 4 Hz Phase 2 Betriebssystem Betriebsanleitung – JetControl 365MC...

  • Seite 14: Tab. 1 Led-Zustände In Der Boot-Phase

    (Web, Modbus/TCP, usw.); es lädt das Anwendungsprogramm. Phase 7 Betriebszustand Farbe grün Der Betriebszustand wird angezeigt Blinkzyklus 1 Hz Logikversorgung in Ordnung; Anwen- dungsprogramm gestoppt Logikversorgung in Ordnung; Anwen- dungsprogramm läuft Tab. 1: LED-Zustände in der Boot-Phase Betriebsanleitung – JetControl 365MC...

  • Seite 15: Led-Zustände Nach Erkennung Eines Ip-Adresskonflikts

    2. Starten Sie die Steuerung neu. Typenschild Abb. 4: Beispiel eines Typenschilds Firmenlogo Seriennummer Prüfzeichen Artikelnummer Hardwarerevision Artikelbezeichnung Lieferumfang Lieferumfang Artikelnummer Stückzahl JC-365MC Je nach Option Stecker mit Zugfederanschluss, 2-polig 60870409 Klemmenmarkierer 60870411 Kodierstifte 60870410 Installationsanleitung 60873051 Betriebsanleitung – JetControl 365MC...

  • Seite 16: Bestellbezeichnung/Optionen

    HTTP-Server: Der Anwender kann HTML-Seiten auf der Steuerung ablegen und mittels SSI (Server Side Includes) Registerinhalte zur Laufzeit einblenden. – SMTP-Client: Die Steuerung kann E-Mails versenden. Modbus/TCP Die Steuerung unterstützt das Protokoll Modbus/TCP. Die Steuerung stellt einen Server und einen Client be- reit. Betriebsanleitung – JetControl 365MC...

  • Seite 17: Technische Daten

    Bucher Automation AG Technische Daten | 4 Technische Daten Dieses Kapitel enthält die elektrischen und mechanischen Daten sowie die Betriebsdaten des Geräts JC-365MC . Abmessungen 100.7 Abb. 5: Abmessungen in mm Betriebsanleitung – JetControl 365MC...

  • Seite 18: Mechanische Eigenschaften

    DC 24 V Zulässiger Spannungsbereich -15 % … +20 % Eingangsstrom ohne Bediengerät Max. 1,0 A mit Bediengerät Max. 1,5 A Leistungsaufnahme ohne Bediengerät Max. 24 W mit Bediengerät Max. 36 W Tab. 3: Spannungsversorgung (Klemme X10) Betriebsanleitung – JetControl 365MC...

  • Seite 19: Tab. 4 Serielle Schnittstelle (Buchse X11)

    CAN-Bus-Schnittstelle (Buchse X19) Parameter Beschreibung Klemmenart Sub-D-Buchse Anzahl Pins Potenzialtrennung Keine Tab. 6: CAN-Bus-Schnittstelle (Buchse X19) SD-Karte (Steckplatz X61) Parameter Beschreibung Steckkartentyp Handelsübliche SD-Karte Mechanismus push-push Maximale Speichergröße 32 MB ... 32 GB Formatierung Verdrehschutz Tab. 7: SD-Karte (Steckplatz X61) Betriebsanleitung – JetControl 365MC...

  • Seite 20: Elektrische Versorgung Im System

    Die beiden Spannungen versorgen die angeschlossenen Erweiterungsmodule. Systembus Parameter Beschreibung Bustyp JX3-Systembus Logikspannung Versorgungsspannung DC +5 V Zulässiger Spannungsbereich -15 % …+10 % Zusatzspannung Versorgungsspannung DC +24 V Zulässiger Spannungsbereich -15 % …+20 % Tab. 10: Systembus Betriebsanleitung – JetControl 365MC...

  • Seite 21: Echtzeituhr

    Säuren, Laugen, Korrosionsmitteln, Salz, Metalldämpfen und ande- ren korrosiven oder elektrisch leitenden Verunreinigungen. Verschmutzungsgrad der Elektro- Stufe 2 DIN EN 61131-2 nikumgebung Es tritt üblicherweise nur nichtleitfähige Verschmutzung auf. Gelegent- lich muss jedoch mit vorübergehender Leitfähigkeit durch Betauung ge- rechnet werden. Tab. 13: Umweltbedingungen Betriebsanleitung – JetControl 365MC...

  • Seite 22: Emv-Werte

    50 Hz DIN EN 61131-2 DIN EN 61000-6-2 Magnetfeld 30 A/m DIN EN 61000-4-8 HF-Feld, amplitudenmoduliert Frequenzbereich 80 MHz … 2 GHz DIN EN 61131-2 DIN EN 61000-6-2 Prüffeldstärke 10 V/m DIN EN 61000-4-3 AM 80 % mit 1 kHz Kriterium A Luftentladung 8 kV DIN EN 61131-2 Prüfscheitelspannung DIN EN 61000-6-2 DIN EN 61000-4-2 Kontaktentladung 4 kV Prüfscheitelspannung Kriterium A Tab. 15: Störfestigkeit Betriebsanleitung – JetControl 365MC...

  • Seite 23: Geschirmte Daten- Und I/O-Leitungen

    AM 80 % mit 1 kHz Quellimpedanz 150 Ω Kriterium A Schnelle Transienten Prüfspannung 1 kV DIN EN 61000-6-2 DIN EN 61000-6-2 tr/tn 5/50 ns DIN EN 61000-4-4 Wiederholfrequenz 5 kHz Kriterium A Stoßspannungen, asymmetrisch, Leitung gegen Erde Gleichtakteinkopplung tr/th 1,2/50 μs DIN EN 61131-2 DIN EN 61000-6-2 1 kV DIN EN 61000-4-5 Tab. 16: Störfestigkeit geschirmter Daten- und I/O-Leitungen Betriebsanleitung – JetControl 365MC...

  • Seite 24: Gleichstrom-Netzeingänge Und -Netzausgänge

    1,2/50 μs DIN EN 61131-2 DIN EN 61000-6-2 0,5 kV DIN EN 61000-4-5 Stoßspannungen, asymmetrisch, Leitung gegen Erde Gleichtakteinkopplung tr/th 1,2/50 μs DIN EN 61131-2 DIN EN 61000-6-2 1 kV DIN EN 61000-4-5 Tab. 17: Gleichstrom-Netzeingänge und -Netzausgänge Betriebsanleitung – JetControl 365MC...

  • Seite 25: Montage

    Dieses Kapitel beschreibt die Montage und den Austausch des Geräts JC-365MC. HINWEIS Beschädigte Geräte Beschädigte Geräte können erheblichen Sachschaden hervorrufen. ► Überprüfen Sie das Gerät auf äußere Beschädigungen und fehlerhafte Anschlüsse. ► Installieren Sie nur komplett intakte Geräte. Betriebsanleitung – JetControl 365MC...

  • Seite 26: Gerät Auf Die Hutschiene Montieren

    2. Setzen Sie das Gerät mit der oberen Rastnase (2) angewinkelt auf die Hutschiene (1). 3. Rasten Sie die untere Rastnase des Geräts auf der Hutschiene ein. 4. Schieben Sie das Gerät auf der Hutschiene an die vorgesehene Position. Betriebsanleitung – JetControl 365MC...

  • Seite 27: Gerät Von Der Hutschiene Demontieren

    Abb. 7: Gerät von der Hutschiene demontieren Hutschiene Entriegelungslasche Detailansicht 1. Schalten Sie das System spannungslos. 2. Ziehen Sie das Gerät vom Gesamtsystem ab. 3. Öffnen Sie die Entriegelungslasche (2) und ziehen Sie das Gerät von der Hutschiene (1). Betriebsanleitung – JetControl 365MC...

  • Seite 28: Gehäuse Vom Backplane-Modul Demontieren

    ► Berühren Sie nach der Demontage des Gehäuses vom Backplane-Modul keine elektronischen Bauteile. Folgende Informationen bleiben auf dem Backplane-Modul erhalten: – IP-Adresse – Steuerungsname – Subnetzmaske – Dateiname für die Funktion AutoCopy – Gateway – IP-Ports für Debug-Server und IP-Server – DNS-Server Betriebsanleitung – JetControl 365MC...

  • Seite 29: Abb. 8 Gehäuse Vom Backplane-Modul Demontieren

    Abb. 8: Gehäuse vom Backplane-Modul demontieren Rastlasche Detailansicht 1. Schalten Sie das System spannungslos. 2. Betätigen Sie gleichzeitig die Rastlaschen (1) oben und unten am Gerät. 3. Halten Sie die Rastlaschen gedrückt und ziehen Sie das Gehäuse gerade nach vorne ab. Betriebsanleitung – JetControl 365MC...

  • Seite 30: Elektrischer Anschluss

    Beachten Sie die Application Note 016 EMV-gerechte Schaltschrankinstallation. Die folgenden Anweisungen sind ein Auszug aus der Application Note 016: – Trennen Sie Signal- und Leistungsleitungen räumlich. Die Bucher Automation AG empfiehlt einen Ab- stand größer als 20 cm. Leitungskreuzungen sollten unter einem Winkel von 90° erfolgen. –...

  • Seite 31: Schnittstellen

    Steuerung startet das Anwendungsprogramm. STOP STOP Steuerung startet nicht das Anwendungsprogramm. LOAD LOAD Steuerung startet nicht das Anwendungsprogramm. Steuerung führt die Funktion AutoCopy aus. Nach dem AutoCopy-Vorgang muss die Steuerung neu gestartet werden. Tab. 18: Schalterstellungen Schalter S11 Betriebsanleitung – JetControl 365MC...

  • Seite 32: Klemme X10 - Spannungsversorgung

    An die Klemme X10 schließen Sie an: – Spannungsversorgung der Steuerung JC-365MC – Spannungsversorgung der angeschlossenen JX3-IO-Module; sofern diese nicht durch ein separates Spannungsversorgungsmodul versorgt werden. – Spannungsversorgung eines Bediengeräts (LCD xxx) der Bucher Automation AG an X11 Belegung Beschreibung DC24V DC24V Versorgungsspannung Bezugspotenzial GND...

  • Seite 33: Buchse X11 - Serielle Schnittstelle

    6.2.3 Buchse X11 – Serielle Schnittstelle Schnittstellen An die Buchse X11 schließen Sie an: – – Bediengeräte der Bucher Automation AG – Ein beliebiges Gerät mit R-232/422/485-Schnittstelle Info Einschränkungen – Obwohl verschiedene Hardwaretreiber bestückt sind, ist nur eine Schnittstelle vorhan- den.

  • Seite 34: Abb. 10 Prinzipschaltbild Buchse X11

    33 k X11.5 [SDB] X11.7 [SDA] 33 k Abb. 10: Prinzipschaltbild Buchse X11 Position Teil Funktion RS-422 Funktion RS-485 Receiver Empfängt Daten Unbenutzt Receiver/Transmitter Sendet Daten Sendet und empfängt Da- Serielle Leitung Verdrillte Leitung der seriellen Schnittstelle Abschlusswiderstand Betriebsanleitung – JetControl 365MC...

  • Seite 35: Buchsen X14, X15 - Ethernet

    – Bei hoher Baudrate Wählen Sie einen Abschlusswiderstand, der dem Wellenwiderstand der verwendeten Leitung entspricht. Anschluss von alphanumerischen Anzeige- und Bediengeräten An die serielle Schnittstelle (Buchse X11) der JC-365MC können Sie Bediengeräte der Bucher Automation anschließen. Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Ansteuern von alphanumerischen Bediengeräten (LCD) und Druckern im Download-Bereich unserer...

  • Seite 36: Buchse X19 - Can-Bus

    CAN-L Datensignal CAN-Bus 1 Bezugspotenzial CMODE1 Inbetriebnahme Unbenutzt CAN-L_2 Datensignal CAN-Bus 2 CAN-H Datensignal CAN-Bus 1 CAN-H_2 Datensignal CAN-Bus 2 Unbenutzt CAN-Buskabel Zum Anschluss von Modulen am CAN-Bus können Sie Kabel separat als Zubehör [} 157] bestellen. Betriebsanleitung – JetControl 365MC...

  • Seite 37: Abb. 12 Y-Kabel Für Die Can-Busschnittstelle

    Zum Anschluss an BUS IN (CAN 2) Sub-D-Stecker (A) Der 9-polige Sub-D-Stecker des Y-Kabels hat die folgende Pin-Belegung: Signal Beschreibung CMODE0 Inbetriebnahme CAN-L Datensignal CAN 1 Bezugspotenzial CMODE1 Inbetriebnahme CAN-L_2 Datensignal CAN 2 CAN-H Datensignal CAN 1 CAN-H_2 Datensignal CAN 2 Betriebsanleitung – JetControl 365MC...

  • Seite 38: Tab. 20 Spezifikation Jx2-Systembuskabel

    1.000 kBaud: Max. 70 Ω/km 500 kBaud: Max. 60 Ω /km 250 kBaud: Max. 60 Ω /km 125 kBaud: Max. 60 Ω /km Adernzahl Schirmung Gesamt, nicht paarig Drillung Adernpaar CAN-L und CAN-H verdrillt Tab. 20: Spezifikation JX2-Systembuskabel Betriebsanleitung – JetControl 365MC...

  • Seite 39: Abb. 13 Schaltbild Des Systembuskabels

    Zum Anschluss an BUS IN Nicht angeschlossen Diese Pins nicht anschließen Sub-D-Stecker Der 9-polige Sub-D-Stecker am JX2-Systembuskabel hat die folgende Pinbelegung: Signalname Beschreibung CMODE0 Inbetriebnahme CAN-L Datensignal Bezugspotenzial CMODE1 Inbetriebnahme TERM Gebrückt mit Pin 3 CAN-H Datensignal Betriebsanleitung – JetControl 365MC...
  • Seite 40 – Jedes angeschlossene Gerät reduziert die maximale Leitungslänge um 1,0 m. Baudraten Die Einstellung der Baudrate am JX2-Systembus ist abhängig von der Kombination der angeschlossenen Module: JX2-I/O-Module JX-SIO 1.000 kBaud kBaud kBaud kBaud JX2-Slave-Modu- CANopen-Modu- JetMove JX3-BN-CAN Betriebsanleitung – JetControl 365MC...

  • Seite 41: Steckplatz X61 - Sd-Karte

    1. Schieben Sie die SD-Karte weiter in den Steckplatz ein und lassen Sie los. ð Die SD-Karte wird vom Kartensteckplatz freigegeben. 2. Ziehen Sie die SD-Karte gerade heraus. ð Wenn Sie die SD-Karte entfernt haben, dann leuchtet die Status-LED SD zweimal für 100 ms auf. Betriebsanleitung – JetControl 365MC...

  • Seite 42: Inbetriebnahme

    Bei einer fehlerfreien Inbetriebnahme müssen die LEDs folgenden Zustand haben: Status Farbe Beschreibung blinken 1 Hz grün Logikversorgung in Ordnung; Anwendungsprogramm gestoppt Kein Fehler Normaler Betriebszustand Nicht im Bootloader Steuerung greift nicht auf die SD-Karte zu U1 … U4 Anwendungsspezifisch programmierbare LEDs Betriebsanleitung – JetControl 365MC...
  • Seite 43 Weiterführende Informationen zum Thema finden Sie in der JetSym-Online-Hilfe im Kapi- tel Inbetriebnahmen/Erstinbetriebnahmen/Steuerungen/JetControl-Steuerungen. JetSym-STX-Programm Das folgende Programm inkrementiert eine Variable alle 2 s um eins:     Count:   Int; End_Var; Task Inkrement Autorun     Loop         Inc(Count);         Delay(T#2s);     End_Loop; End_Task; Betriebsanleitung – JetControl 365MC...

  • Seite 44: Konfiguration Der Jx3-Station

    10. Laden Sie das Programm in die Steuerung. Info Anzahl anschließbarer Erweiterungsmodule Die exakte Anzahl anschließbarer Erweiterungsmodule können Sie über den Systembuskonfigurator, JX3-sysbus_configurator_xxx_e, auf unserer Homepage ermit- teln. Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie in der JetSym-Online-Hilfe. Betriebsanleitung – JetControl 365MC...

  • Seite 45: Konfiguration Mit Jetsym

    ð Jetzt können Sie die digitalen Ausgänge X32.9...16 schalten. 2. Starten Sie die Programmierumgebung JetSym. 3. Legen Sie ein neues Projekt an. 4. Verbinden Sie die Steuerung und die Erweiterungsmodule der Bucher Automation AG und den PC über den Ethernet-Systembus miteinander. 5. Schalten Sie die Spannungsversorgung ein.
  • Seite 46 ð Die LED 9 des JX3-DIO16 blinkt. Die Ausgabe aktualisiert sich alle 5 Sekunden. JetSym-STX-Programm Der Ausgang 9 des Moduls JX3-DIO16 wird gesetzt und dann wieder zurückgesetzt. Task Flashing_light Autorun     Loop         OUTPUTS[100000309] := True;         Delay(T#5s);         OUTPUTS[100000309] := False;         Delay(T#5s);     End_Loop; End_Task; Betriebsanleitung – JetControl 365MC...

  • Seite 47: Identifikation Und Konfiguration

    Aufbau der Datei Die EDS-Datei ist eine Textdatei, deren Einträge in verschiedenen Sektionen gruppiert sind. Beispiel Das ist ein Beispiel für eine EDS-Datei einer JC-365MC: ;Bucher Automation AG Electronic Data Sheet [IDENTIFICATION] Version = 2 Code = 878 Name = JC-365MC...

  • Seite 48: Tab. 21 Sektion [Identification]

    Das Produkt gibt es ab dieser Bootloader-Version Tab. 21: Sektion [IDENTIFICATION] Sektion [PRODUCTION] Aus der Sektion [PRODUCTION] können die Seriennummer und das Produktionsdatum ausgelesen werden. Name Beispiel Funktion Version Version dieser Sektion SerNum 20150602000000 Entspricht dem Aufdruck auf dem Typenschild Produktionsdatum: Tag Betriebsanleitung – JetControl 365MC...

  • Seite 49: Tab. 23 Sektion [Features]

    Modbus/TCP-Client und Server sind vorhanden Tab. 23: Sektion [FEATURES] EDS-Register Die Einträge im Electronic Data Sheet (EDS) können über die EDS-Register ausgelesen werden. Diese Re- gister spiegeln 1:1 den Inhalt der EDS-Datei wider und sind nur lesbar (ro, read only). Betriebsanleitung – JetControl 365MC...

  • Seite 50: Tab. 24 Registernummern Des Eds

    PRODUCTION Version Version dieser Sektion MR 701 SerNum Seriennummer … MR 707 MR 708 Produktionsdatum: Tag MR 709 Month Produktionsdatum: Monat MR 710 Year Produktionsdatum: Jahr MR 711 TestNum Interne Verwendung MR 712 TestRev Interne Verwendung Betriebsanleitung – JetControl 365MC...

  • Seite 51: Versionsregister

    Das Betriebssystem stellt einige Register zur Verfügung, über die die Hardwarerevision oder die Betriebssys- temversion des Geräts und seiner Komponenten ausgelesen werden können. Sie benötigen diese Angaben, wenn Sie sich wegen eines technischen Problems an die Hotline der Bucher Automation AG wenden.

  • Seite 52: Ip-Konfiguration

    Dieses Kapitel beschreibt die IP-Konfiguration bei der Steuerung. Folgende Parameter sind einstellbar: – IP-Adresse der Steuerung – Subnetzmaske – IP-Adresse des Default Gateway – IP-Adresse des DNS-Servers – Name der Steuerung – IP-Port-Nummer für den Debugger von JetSym – IP-Basisport-Nummer für die JetIP-Kommunikation – Name der AutoCopy-Kommandodatei Betriebsanleitung – JetControl 365MC...

  • Seite 53: Auslieferungszustand

    Das Programm JetIPScan ermittelt die IP-Adresse, Subnetzmaske und die IP-Adresse des Default Gateway der JC-365MC. Info Download des Programms JetIPScan Die Bucher Automation AG stellt das Programm JetIPScan auf ihrer Homepage zur Ver- fügung. Sie finden die Datei jetipscan_1-11-00.zip zum Download unter Downloads - Software - Sonstige Softwaretools - JetIpScan.
  • Seite 54 ð JetIPScan startet und zeigt alle IP-Adressen an, die auf Ihrem PC aktuell aktiv sind. 4. Wählen Sie das Interface (IP-Adresse) des Geräts aus, dessen IP-Adresse Sie ermitteln wollen. ð JetIPScan zeigt u. a. die IP-Adresse der JC-365MC an. Betriebsanleitung – JetControl 365MC...

  • Seite 55: Konfigurationsspeicher

    Konfigurationsdatei config.ini Wenn die Daten im Konfigurationsspeicher ungültig bzw. nicht valide sind, verwendet die JC-365MC zur In- itialisierung der IP-Schnittstelle dann die Einstellungen in der Konfigurationsdatei config.ini. Die Datei ist im EEPROM auf dem Backplane-Modul abgespeichert. Betriebsanleitung – JetControl 365MC...
  • Seite 56 IP-Konfiguration, für die kein Eintrag in der Datei vorhanden ist, besetzt die JC-365MC mit den Standardwerten der Auslieferung. Beispiel Das ist ein Beispiel für eine Konfigurationsdatei config.ini: ;JC-365MC System Configuration ;Copyright (c) 2008 by Bucher Automation AG [IP] Address = 192.168. 50. 1 SubnetMask = 255.255.255. 0 DefGateway = 192.168. 50. 11 DNSServer = 192.168.

  • Seite 57: Tab. 31 Address

    ≥ 0.0.0.0 < 223.255.255.255 Nicht gültige Werte – Netzwerkadresse – Broadcast-Adresse – Wenn andere Teilnehmer über die Address/SubnetMask nicht er- reichbar sind – Wert von Address Bei ungültigem Wert Wert wird auf 0.0.0.0 gesetzt. Tab. 33: DefGateWay Betriebsanleitung – JetControl 365MC...

  • Seite 58: Tab. 34 Dnsserver

    JC-365MC Funktion Legt den Namen der Steuerung fest Gültige Werte Erstes Zeichen 'A' ... 'Z', 'a' ... 'z' Nächste Zeichen 'A' ... 'Z', 'a' ... 'z', '0' ... '9', '-' Bei ungültigem Wert JC-365MC Tab. 36: Name Betriebsanleitung – JetControl 365MC...

  • Seite 59: Tab. 37 Jetipbase

    In der Sektion [FILES] ist der Name der Kommandodatei für die Funktion AutoCopy eingetragen. AutoCopyIni Eigenschaft Beschreibung Im Beispiel /SD/autocopy.ini Funktion Kommandodatei für die Funktion AutoCopy Gültige Werte Gültiger Pfad- und Dateiname Bei ungültigem Wert /SD/autocopy.ini Tab. 39: AutoCopyIni Betriebsanleitung – JetControl 365MC...

  • Seite 60: Konfigurationsregister

    Zur Laufzeit können Parameter der IP-Schnittstelle geändert werden. Das beeinflusst den Wert der R 101200 ... R 101202. – Die Stellung des DIP-Schalters hat einen Einfluss auf die tatsächliche IP-Adresse und damit auf den Wert des R 101200. Betriebsanleitung – JetControl 365MC...

  • Seite 61: Ip-Adresse Einstellen

    – IP-Adresse der Steuerung – Subnetzmaske – IP-Adresse des Default Gateway – IP-Adresse des DNS-Servers – Name der Steuerung – Suffixtyp des Namens – IP-Port-Nummer für den Debugger – IP-Port-Nummer für JetIP – Name für AutoCopy-Kommandodatei Betriebsanleitung – JetControl 365MC...

  • Seite 62: Abb. 17 Dip-Schalter 1

    Einstellung am DIP-Schalter Mit der folgenden Einstellung der DIP-Schalter (1 … 12 = OFF) stellen Sie die Default-IP-Adresse 192.168.10.15 ein: 1 2 3 4 5 6 7 8 9 10 11 12 Abb. 17: DIP-Schalter 1 ... 12 OFF Betriebsanleitung – JetControl 365MC...

  • Seite 63: Abb. 18 Jetipscan - Befehlsoptionen

    Das Programm JetIPScan ändert die IP-Adresse, Subnetzmaske und die IP-Adresse des Default Gateway der JC-365MC . Info Download des Programms JetIPScan Die Bucher Automation AG stellt das Programm JetIPScan auf ihrer Homepage zur Ver- fügung. Sie finden die Datei jetipscan_1-11-00.zip zum Download unter Downloads - Software - Sonstige Softwaretools - JetIpScan.
  • Seite 64 JetIPScan_V_1-11-00.exe -W -M 250.255.248.0. 2. Führen Sie die Batch-Datei aus. 3. JetIPScan startet und zeigt alle Interfaces an, die auf Ihrem PC aktuell aktiv sind. 4. Alle weiteren Schritte sind identisch mit der Anweisung IP-Adresse ändern. Betriebsanleitung – JetControl 365MC...

  • Seite 65: Abb. 19 Dip-Schalter 1

    Mit der folgenden Einstellung der DIP-Schalter (1 … 8 = ON) liest die JC-365MC die IP-Adresse komplett aus der Datei config.ini aus: 1 2 3 4 5 6 7 8 9 10 11 12 Abb. 19: DIP-Schalter 1 ... 8 ON Betriebsanleitung – JetControl 365MC...
  • Seite 66 Zweites Byte der IP-Adresse Drittes Byte der IP-Adresse Dummy-Eintrag, muss 1 sein Tab. 43: Elemente der IP-Adresse Einstellung am DIP-Schalter Mit der folgenden Einstellung des DIP-Schalters liest die JC-365MC die IP-Adresse aus der Datei config.ini und den einzelnen Schalterelementen ein: Betriebsanleitung – JetControl 365MC...

  • Seite 67: Abb. 20 Dip-Schalter 1

    Die IP-Schnittstelle wird während der Boot-Phase über die Einstellungen im Konfigurationsspeicher initiali- siert. Folgende Einstellungen können Sie über Register ändern. Die Werte sind dann remanent gespeichert: – IP-Adresse der Steuerung – Subnetzmaske – IP-Adresse des Default Gateway Betriebsanleitung – JetControl 365MC...
  • Seite 68 Aufgrund der Daten des EEPROMs auf dem Backplane-Modul sind max. 100.000 Schreibzyklen möglich. ► Lesen Sie einen Wert zuerst aus. ► Vergleichen Sie den Wert. ► Schreiben Sie nur, wenn Sie den Wert tatsächlich ändern möchten. Betriebsanleitung – JetControl 365MC...
  • Seite 69 Die folgenden Einstellungen können Sie über Register ändern. Die Werte sind dann nicht-remanent ge- speichert: – IP-Adresse der Steuerung – Subnetzmaske – IP-Adresse des Default Gateway Info Wichtiger Hinweis Die Einstellungen zur Laufzeit verändern nicht die Parameter im Konfigurationsspeicher. Wenn Sie die Steuerung ausschalten, sind die Einstellungen wieder verloren. Betriebsanleitung – JetControl 365MC...
  • Seite 70 Die IP-Adresse lässt sich über die Konfigurationsdatei config.ini einstellen. [IP] Address = aaa.bbb.ccc.ddd Element Beschreibung IP-Adresse in diese Zeile eintragen Address 1. Byte der IP-Adresse 2. Byte der IP-Adresse 3. Byte der IP-Adresse 4. Byte der IP-Adresse Tab. 45: Elemente der IP-Adresse Betriebsanleitung – JetControl 365MC...

  • Seite 71: Namen Für Ip-Adressen Verwenden

    Mail-Clients, können Sie auch Namen verwenden. Die Steuerung setzt die Namen in IP-Adressen um. Die Zuordnung zwischen Namen und ihren IP-Adressen geschieht über eine Konfigurationsdatei oder das Do- main-Name-System. Die Umsetzung der Namen in IP-Adressen kann in der Boot-Phase oder zur Laufzeit der Steuerung geschehen. Betriebsanleitung – JetControl 365MC...
  • Seite 72 Wenn die JC-365MC einen Namen nicht über einen Eintrag in der Datei /etc/hosts umsetzen kann, versucht sie über eine Anfrage bei einem DNS-Server die IP-Adresse zu ermitteln. Während der Boot-Phase liest die JC-365MC die IP-Adresse des DNS-Servers aus dem Konfigurationsspeicher. Betriebsanleitung – JetControl 365MC...

  • Seite 73: Betriebssystem

    Homepage im Bereich Downloads beim jeweiligen Produkt. Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie auf unserer Homepage. Start | Bucher Automation - We automate your success. Betriebssystemupdate Sie können ein Betriebssystemupdate auf folgende, an eine JC-365MC angeschlossenen, Geräte durchfüh- ren: –...
  • Seite 74 5. Stellen Sie den Betriebsartenwahlschalter auf STOP oder RUN. 6. Um das eingespielte Betriebssystem zu starten, booten Sie die Steuerung neu. Betriebssystemupdate über FTP Mit Hilfe eines FTP-Clients ist es möglich, eine Betriebssystemdatei an die Steuerung JC-365MC zu übertra- gen. Betriebsanleitung – JetControl 365MC...
  • Seite 75 8. Um das eingespielte Betriebssystem zu starten, booten Sie die Steuerung neu. Betriebssystemupdate von einer SD-Karte Ein automatisches Betriebssystemupdate der Steuerung von einer SD-Karte lässt sich über die AutoCopy- Funktion ausführen. Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Dateisystem im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...
  • Seite 76 // 3. Merker 'UpdateIt' setzen //***************************************************** Task OSupdate Autorun     Var         ResCopy: Int;     End_Var;     DestinationName := '/System/OS/OperatingSystem.os';     Loop         UpdateIt := False;         When UpdateIt Continue;         ResCopy := FileCopy(SourceName,                         DestinationName);         Trace('Result : ' + IntToStr(ResCopy) + '$n');     End_Loop; End_Task; Betriebsanleitung – JetControl 365MC...

  • Seite 77: Betriebssystemupdate Eines Jx2- Oder Jx3-Moduls

    6. Warten Sie, bis das Update beendet ist. Wenn Sie weitere Module updaten wollen, wiederholen Sie die Schritte 1 … 6. 7. Stellen Sie den Schalter auf STOP oder RUN. 8. Um das eingespielte Betriebssystem zu starten, booten Sie die Steuerung neu. Betriebsanleitung – JetControl 365MC...
  • Seite 78 Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Dateisystem im Download-Bereich unserer Homepage. Betriebssystemupdate aus dem Anwendungsprogramm Die Dateifunktionen im STX-Sprachumfang machen es möglich, ein Betriebssystemupdate bei einem JX2- Modul am JX2-Systembus bzw. bei einem JX3-Modul am JX3-Systembus aus einer Betriebssystemdatei pro- grammgesteuert durchzuführen. Betriebsanleitung – JetControl 365MC...
  • Seite 79 // 3. Name der Zieldatei in 'DestinationName' festlegen // 4. Merker 'UpdateIt' setzen //***************************************************** Task OSupdate Autorun     Var         ResCopy: Int;     End_Var;     Loop         UpdateIt := False;         When UpdateIt Continue;         ResCopy := FileCopy(SourceName,                         DestinationName);         Trace('Result : ' + IntToStr(ResCopy) + '$n');     End_Loop; End_Task; Betriebsanleitung – JetControl 365MC...

  • Seite 80: Dateisystem

    Verzeichnisnamen durch einen Schrägstrich "/" und nicht durch einen umgekehrten Schrägstrich "\" tren- nen. – Wenn die Steuerung eine Datei erstellt, erhält die Datei Datum und Uhrzeit der Steuerung. – Datum, Uhrzeit und Dateigröße sind nicht bei allen Systemdateien verfügbar. Betriebsanleitung – JetControl 365MC...
  • Seite 81 In Verzeichnis- und Dateinamen sind nicht erlaubt: "/", "\", ":", "*", "?", """, "<", ">" und "|" – Die Anzahl der Verzeichnisebenen ist abhängig von der Formatierung. – Es gibt keine Benutzer-/Zugriffsverwaltung. Die Bucher Automation AG übernimmt nur für die als Option erhältlichen Karten die Gewähr. Betriebsanleitung – JetControl 365MC...

  • Seite 82: Programmierung

    In der folgenden Tabelle ist die in diesem Dokument benutzte Darstellung für Beispielprogramme aufgelistet: Darstellung Zahlenformat Schlüsselwort Var, When, Task Befehle BitClear(); Konstante Zahlenwerte 100 0x100 0b100 Kommentar // dies ist ein Kommentar Weitere Programmbearbeitung // ... Tab. 51: JetSym-Beispielprogramme Betriebsanleitung – JetControl 365MC...

  • Seite 83: Übersicht Der Speichermöglichkeiten

    Größe der externen SD-Karte: 32 MB ... 32 GB Zugriff – Durch das Betriebssystem – Durch JetSym – Über eine FTP-Verbindung – Durch den E-Mail-Client – Über einen Browser (über den HTTP-Server) – Über Dateibefehle aus dem Anwendungsprogramm und durch die AutoCopy-Funktion Betriebsanleitung – JetControl 365MC...

  • Seite 84: Speicher Des Anwendungsprogramms

    Zur Anzeige gehen Sie dazu auf den Reiter Hardware und klicken Sie auf CPU. Auf der rechten Seite sehen Sie die folgende STX-Speichernutzung abgebildet. Klicken Sie auf die Schaltfläche Aktualisieren und es wird die aktuelle STX-Speichernutzung angezeigt. Betriebsanleitung – JetControl 365MC...

  • Seite 85: Speicher Für Flüchtige Variablen Des Anwendungsprogramms

        Loop         Inc(Count);         Delay(T#2s);     End_Loop; End_Task; Anzeige im Setup Das Setup-Fenster von JetSym zeigt den Inhalt der Variablen an: Nummer Beschreibung Funktion Aktueller Inhalt der Variablen Der Inhalt der Variablen wird alle 2 s um 1 inkrementiert Betriebsanleitung – JetControl 365MC...

  • Seite 86: Speicher Für Nichtflüchtige Register Des Anwendungsprogramms

    In dem folgenden Programm wird eine Registervariable bei jedem Start des Anwendungsprogramms um 1 erhöht.     ProgramStartCounter: Int %VL 1000000; //nichtflüchtig, da als %VL im Be- reich 1.000.000ff lokalisiert End_Var; Task Work Autorun     ProgramStartCounter := ProgramStartCounter + 1;     Loop         // ...     End_Loop; End_Task; Betriebsanleitung – JetControl 365MC...

  • Seite 87: Speicher Für Nichtflüchtige Variablen Des Anwendungsprogramms

    Werte zwischen 0 und 255 (Variablentyp Byte) annehmen. Für die 4 Variablen werden die 4 Bytes des Registers mit der Nummer 1000010 verwendet.     Cnt1, Cnt2, Cnt3, Cnt4: Byte %RL 1000010; End_Var; Task Count4 Autorun     Loop         Inc(Cnt1);         Inc(Cnt2, 2);         Inc(Cnt3, 5);         Inc(Cnt4, 10);         Delay(T#1s);     End_Loop; End_Task; Betriebsanleitung – JetControl 365MC...

  • Seite 88: Register Auf I/O-Modulen

    Registernummern von fernen Teilnehmern am JX3-BN-ETH: 1nnn020000 ... 1nnn179999 (nnn = GNN) Zugriff – Durch JetSym – Durch den E-Mail-Client – Über einen Browser (über den HTTP-Server) – Von Anzeige- und Bediengeräten – Aus dem Anwendungsprogramm – Von anderen JC-Steuerungen über NET_COPY-Befehle Betriebsanleitung – JetControl 365MC...

  • Seite 89: Speicher Für Nichtflüchtige Register Auf Dem Backplane-Modul

    Ein Beispiel eines Registers ist die Stationsnummer, die fest einem Anlagenteil zugeordnet sein muss. Eigenschaften – Globale Variablen, die fest Adressen zugeordnet sind (%VL) – Integer-Register – Zugriff langsam: Millisekunden – Begrenzte Anzahl von Schreib- / Löschzyklen: Ca. 10.000 – Anzahl Register: 128 – Registernummern: 108100 ... 108227 Betriebsanleitung – JetControl 365MC...

  • Seite 90: Spezialregister

    Spezialregister werden beim Start des Betriebssystems mit Standardwerten vorbesetzt – Registernummern: 100000 ... 999999 Zugriff – Durch JetSym – Durch den E-Mail-Client – Über einen Browser (über den HTTP-Server) – Von Anzeige- und Bediengeräten – Aus dem Anwendungsprogramm – Von anderen JC-Steuerungen über NET_COPY-Befehle Betriebsanleitung – JetControl 365MC...

  • Seite 91: Ein- Und Ausgänge

    I/O-Nummern von fernen Teilnehmern am JX3-BN-ETH: 1nnn010201 ... 1nnn011716 (nnn = GNN) Zugriff – Durch JetSym – Durch den E-Mail-Client – Über einen Browser (über den HTTP-Server) – Von Anzeige- und Bediengeräten – Aus dem Anwendungsprogramm Betriebsanleitung – JetControl 365MC...
  • Seite 92 Das Setup-Fenster von JetSym zeigt den Zustand der Ein- und Ausgänge an. Nummer Element Beschreibung Aktueller Zustand der Aus- Die Ausgänge werden nacheinander gesetzt und wieder zu- gänge rückgesetzt. Aktueller Inhalt des Ein- Bei gesetztem Eingang wird der jeweilige Ausgang für 100 ms gangs eingeschaltet. Betriebsanleitung – JetControl 365MC...

  • Seite 93: Merker

    Spezialmerker werden beim Start des Betriebssystems mit Standardwerten vorbesetzt – Anzahl: 256 – Merkernummern: 2048 ... 2303 Zugriff – Durch JetSym – Durch den E-Mail-Client – Über einen Browser (über den HTTP-Server) – Von Anzeige- und Bediengeräten – Aus dem Anwendungsprogramm Betriebsanleitung – JetControl 365MC...
  • Seite 94 Die LED in der Taste F1 ist eingeschaltet, die LED in der Tas- Merker te F2 ist ausgeschaltet. Aktueller Zustand der Varia- Der Wert wird beim Drücken von F1 erhöht und beim Drücken ble Counter von F2 verringert. Betriebsanleitung – JetControl 365MC...

  • Seite 95: Anwendungsprogramm Speichern Und Laden

    Adressierung von Erweiterungsmodulen Adressierung von Erweiterungsmodulen Die Steuerungen und Erweiterungsmodule der Bucher Automation AG verfügen über eine Vielzahl von Funk- tionen, die über Register für den Anwender erreichbar sind. Physikalisch sind an den Erweiterungsmodulen Sensoren und Aktoren angeschlossen, die dann die Verbindung zur automatisierten Anlage herstellen. Jedes Register und jeder digitale Ein- oder Ausgang ist auf der Steuerung durch eine eindeutige Nummer gekenn- zeichnet.

  • Seite 96: Register- Und I/O-Nummerierung

    Wenn die Erweiterungsmodule über den JX3-Systembus an die Steuerung angeschlossen sind, ist das Präfix 100. Die Modulregisternummer ist in diesem Fall immer vierstellig. 100XXZZZZ Ziffern Bedeutung Wertebereich Abb. 22: Bsp.: Register- Präfix nummern Position des Moduls im System 02 … 17 ZZZZ Modulregisternummer 0000 … 9999 Betriebsanleitung – JetControl 365MC...

  • Seite 97: Zusammensetzung Der I/O-Nummern

    I/O-Nummer des Moduls 01 … 16 Erweiterungsmodule im Verbund mit einem Ethernet-Busknoten Ethernet-Busknoten und Steuerung kommunizieren über den Ethernet-Systembus miteinander. Bei der Adressierung der Erweiterungsmodule über einen Ethernet-Busknoten wird die Global Node Number (GNN) Bestandteil der Registernummer. Betriebsanleitung – JetControl 365MC...

  • Seite 98: Ethernet Tcp/Ip

    Bucher Automation AG Programmierung | 8 Systemübersicht Ethernet TCP/IP Abb. 24: Systemübersicht Steuerung Ethernet-Switch Bis zu 64 Ethernet-Busknoten je Steuerung und bis zu 16 JX3-IO-Module je Ethernet-Busknoten Betriebsanleitung – JetControl 365MC...

  • Seite 99: Abb. 25 Bsp.: Registernummern

    Bucher Automation AG Programmierung | 8 Definition Global Node Number Die Global Node Number (GNN) ist eine ID-Nummer, mit der Sie Bucher Automation-Geräte (z. B. Steuerun- gen, Busknoten) innerhalb eines Ethernet-Netzwerks identifizieren: – Die GNN muss innerhalb eines Netzwerks für jedes Bucher Automation-Gerät eindeutig sein.

  • Seite 100: Register- Und I/O-Nummern Von Jx2-I/O-Modulen Am Jx2-Systembus

    ENCODER ENCODER DC24V 1,2A Nummer Modul Slave-Modulnummer Register JC-3xx siehe Dokumentation JC‑3xx JM-206 200012zzz JM-206 200013zzz Register- und I/O-Nummern von JX2-I/O-Modulen am JX2-Systembus HINWEIS JX2-I/O-Module sind abgekündigt! Diese Beschreibung dient nur noch zu Servicezwecken bestehender Anlagen. Betriebsanleitung – JetControl 365MC...
  • Seite 101 Modulregisternummer 0 ... 9 I/O-Nummern für JX2-I/O-Module Die I/O-Nummer für JX2-I/O-Module am JX2-Systembus der JC-3xx besteht aus folgenden Elementen: Ele- Bedeutung Wertebe- ment reich I/O-Modulnummer des Moduls 02 ... 24 I/O-Nummer des Moduls 1 ... 16 Betriebsanleitung – JetControl 365MC...

  • Seite 102: Systemkommandos

    Dateidatum und -uhrzeit beim Schreiben einer Log-Datei mit Zeitstempel Info Einschränkungen Beachten Sie bei der Verwendung der Echtzeituhr die folgenden Einschränkungen: – Die Gangreserve bei ausgeschaltetem Gerät ist begrenzt. – Die Echtzeituhr hat keine automatische Sommerzeitumschaltung. Betriebsanleitung – JetControl 365MC...

  • Seite 103: Startverzögerungszeit

    Anwendungsprogramm festzustellen, ob über die serielle und die Ethernet-Schnittstelle mit den Servern kommuniziert wird. Überwachte Schnittstellenaktivitäten Die folgenden Schnittstellenaktivitäten können überwacht werden: – pcomX-Server auf der seriellen Schnittstelle – JetIP-Server auf der Ethernet-Schnittstelle – STX-Debug-Server auf der Ethernet-Schnittstelle Betriebsanleitung – JetControl 365MC...

  • Seite 104: Ethernet-Systembus

    Die folgenden Funktionen des Busses sind in der Steuerung implementiert: – Azyklischer Datenaustausch – Zyklischer Datenaustausch – Fehlerauswertung – NetConsistency – JetIPScan – Verbindungsmanagement Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Ethernet-Sys- tembus im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 105: Ansteuern Von Alphanumerischen Anzeige- Und Bediengeräten

    – Anzeige von Variableninhalten Anzeigefunktionen Die Anzeigefunktionen sind jeweils Bestandteil des Sprachumfanges von STX. Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Ansteuern von alphanumerischen Bediengeräten (LCD) und Druckern im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 106: Projektierung Einer Jx2-Station

    Die JCF-SV1-Funktion ermöglicht es dem Anwender, eine einfache, aber komfortable, Positionierung von Servo- oder Frequenzumrichter-Antrieben über analoge Sollwertvorgabe zu realisieren. Es können bis zu 16 Achsen unabhängig voneinander betrieben werden. Anzahl Servoachsen Mindest-HW-Rev. Ab OS-Version JC-365MC 1.05 1.30 Betriebsanleitung – JetControl 365MC...

  • Seite 107: E-Mail-Funktion

    Wenn diese Voraussetzung erfüllt ist, ist das entsprechende Bit im Webstatusregister gesetzt und die E-Mail- Funktion ist verfügbar. R 202930 Webstatus Das Register zeigt bitkodiert die verfügbaren Funktionen an. Eigenschaft Beschreibung Zugriffsart Lesen Bedeutung der Bits Bit 0 FTP-Server verfügbar Bit 1 HTTP-Server verfügbar Betriebsanleitung – JetControl 365MC...

  • Seite 108: Modbus/Tcp

    Das Register zeigt bitkodiert die verfügbaren Funktionen an. Eigenschaft Beschreibung Zugriffsart Lesen Bedeutung der Bits Bit 0 FTP-Server verfügbar Bit 1 HTTP-Server verfügbar Bit 2 E-Mail verfügbar Bit 2 ist nur gesetzt, wenn die Konfigurationsdatei /EMAIL/email.ini vorhan- den ist. Betriebsanleitung – JetControl 365MC...

  • Seite 109: Modbus/Tcp-Server

    Die über den Modbus empfangenen Adressen können lokal im Modbus/TCP-Server modifiziert werden. Dazu sind 3 Register vorhanden, in die die Basisadressen für den Zugriff auf Register, Eingänge und Ausgänge geschrieben werden. Die Adresse im Modbus/TCP-Telegramm gibt dann die Adresse relativ zu dieser Basis- adresse an. Betriebsanleitung – JetControl 365MC...
  • Seite 110 Der Modbus/TCP-Server der JC-365MC erhält von einem Modbus/TCP-Client das Modbus/TCP-Kommando write coils mit der Ausgangsnummer 205 und der Anweisung diesen Ausgang einzuschalten. Das Register 272705 Ausgangsoffset enthält den Wert 100000000. Somit wird der Ausgang 100000205 z. B. eines Peripheriemoduls JX3-DO16 eingeschaltet. Betriebsanleitung – JetControl 365MC...
  • Seite 111 Niederwertige 16 Bit eines Registers beschreiben Die Startregisternummer innerhalb der Steuerung ergibt sich aus der Additi- on der Startregisternummer im Kommando zum Inhalt des R 272702 Re- gisteroffset. Tab. 58: Unterstützte Kommandos – Class 1 Betriebsanleitung – JetControl 365MC...

  • Seite 112: Modbus/Tcp-Client Mit Stx-Funktionen

    Verbindung zu dem angegeben Modbus/TCP-Server, übertragen die gewünschten Daten und schließen die Verbindung wieder. Wenn eine durch RemoteScan aufgebaute Verbindung, zyklische Datenübertragung, besteht, dann wird die Verbindung benutzt und der Verbindungsaufbau und -abbau entfällt. Betriebsanleitung – JetControl 365MC...
  • Seite 113 Function RemoteScanConfig(Protocol: RSCAN_PROTOCOL, Ele- ments: Int, Const Ref Configuration: RSCAN_DSCR): Int; Function RemoteScanStart(Protocol: Int): Int; Function RemoteScanStop(Protocol: Int): Int; Tab. 60: Gegenüberstellung Systemfunktionen – JetSym-STX-Funktionen Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie in der JetSym-Online-Hilfe. Betriebsanleitung – JetControl 365MC...

  • Seite 114: Freiprogrammierbare Serielle Schnittstelle

    Steuerung nicht unterstützte Protokolle zur Kommunikation verwenden. Das sind z. B.: – Waagen – Scanner – Anzeigen – Frequenzumrichter – Temperaturregler – usw. Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Freiprogram- mierbare Schnittstellen im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 115: Freiprogrammierbare Ip-Schnittstelle

    [} 116] bevorzugen. Hardware-Voraussetzungen Als Hardware wird eine JC-Steuerung vorausgesetzt, die über eine CAN-Schnittstelle und/oder einen JX2- Systembus verfügt. Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Freiprogram- mierbare Schnittstellen im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 116: Canopen-Stx-Api

    Bit 2, Bit 3 Freiprogrammierbare CAN-Schnittstelle zusätzlich zum JX2-Systembus frei- geben 01 = Die freiprogrammierbare CAN-Schnittstelle und der JX2-Sys- tembus werden beim nächsten Start des JX2-Systembusses in- itialisiert. Das erfordert einen Neustart der Steuerung. JX2-Erweiterungsmodule können angeschlossen werden. Betriebsanleitung – JetControl 365MC...
  • Seite 117 1. Setzen Sie das Bit 3 im R 200002077. Regs[200002077] := 0x08; 2. Damit die Änderung übernommen wird, führen Sie einmalig einen Neustart der Steuerung aus. ð Nun können alle Node-IDs von CANopen ohne Einschränkung verwendet werden. Betriebsanleitung – JetControl 365MC...

  • Seite 118: Motion Control

    Schnittstelle. Die nahtlose Integration von Achsfunktionen in die Steuerung ist ein zentrales Merkmal der Steuerungstech- nik der Bucher Automation AG. Dadurch lassen sich Punkt-zu-Punkt-Positionierung (PtP), Technologiefunk- tionen (MC), wie auch Bahn- und bestimmte Roboterfunktionen einfach realisieren. Diese universelle Bewe- gungssteuerung wird als Motion Control eXtended (MCX) bezeichnet.
  • Seite 119 Dynamisches Ein- und Auskoppeln von Folgeachsen – Druckmarke zur hochpräzisen Positionskorrektur – Bis zu 6 aktive Technologieverbunde mit bis zu 24 Kurvenscheiben und jeweils 100 Segmenten Elektrisches Getriebe – Dynamisches Ändern des Getriebefaktors – Überlagerte Bewegungen im E-Getriebe Betriebsanleitung – JetControl 365MC...
  • Seite 120 Ab der OS-Version 1.28 der JC-365MC muss in den Servoverstärkern des Typs JM-100 und JM-200 mindes- tens die OS-Version 2.16 installiert sein. Info Weiterführende Informationen Weiterführende Informationen zur Programmierung der Motion Control finden Sie in der JetSym-Hilfe. Betriebsanleitung – JetControl 365MC...

  • Seite 121: Ftp-Server

    Bit 3 Datendateifunktion verfügbar Bit 4 Modbus/TCP verfügbar Bit 5 Modbus/TCP verfügbar Bit 7 FTP-Client verfügbar Tab. 61: Webstatus Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Dateisystem im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 122: Http-Server

    Bit 3 Datendateifunktion verfügbar Bit 4 Modbus/TCP verfügbar Bit 5 Modbus/TCP verfügbar Bit 7 FTP-Client verfügbar Tab. 62: Webstatus Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Dateisystem im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 123: Ftp-Client

    Bit 3 Datendateifunktion verfügbar Bit 4 Modbus/TCP verfügbar Bit 5 Modbus/TCP verfügbar Bit 7 FTP-Client verfügbar Tab. 63: Webstatus Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Dateisystem im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 124: Automatisches Kopieren Von Steuerungsdaten (Autocopy)

    – Im SD-Kartenslot X61 ist eine SD-Karte. – Auf der SD-Karte befindet sich eine gültige Kommandodatei mit den entsprechenden Kopierbefehlen. Info Weiterführende Informationen Weiterführende Informationen zum Thema finden Sie im Themenhandbuch Dateisystem im Download-Bereich unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 125: Registerübersicht

    JX3-IO-Module (xx: 02 ... 17) 100xx9999 200000 ... Allgemeine Systemregister 209999 200002000 ... JX2-Systembus 200029999 210000 ... Anwendungsprogramm 219999 Vernetzung über den Bucher Automation-Ethernet- Systembus 220000 ... Steuerung der Bediengeräte GNN: nnn = 000 ... 199 229999 1nnn020000 JX3-Modulregister 230000 ... JetIP-Vernetzung 239999 1nnn179999 Betriebsanleitung –...

  • Seite 126: Allgemeine I/O-Übersicht

    2048 ... 2303 Spezialmerker 100806 Zyklische Eingänge Elektronisches Typenschild (EDS) 100807 Zyklische Ausgänge Register- Beschreibung 100808 Features bereich 100809 Diagnosemaske 100500 Schnittstelle (0 = CPU, 1 = JX3-Mo- 100800 … [Features] JX3-BN-ETH/JC-365MC dule) 100817 100800 Interne Versionsnummer Betriebsanleitung – JetControl 365MC...

  • Seite 127: Konfiguration

    Port-Nummer für STX-Debugger 102926 Monat Vom System verwendet 102927 Jahr 101200 IP-Adresse 102928 Lese/Schreibtrigger 101201 Subnetzmaske Serielle Schnittstelle 101202 Default Gateway Register Beschreibung 101203 DNS-Server 103000 Fehlerstatus (bitkodiert) 101232 Hostname Suffix-Typ Bit 14 = 1 Framing error Betriebsanleitung – JetControl 365MC...
  • Seite 128 Verbindungen Register Beschreibung 104808 Trennungen 104100 ... MIB-Zähler 104809 Verbindungen verworfen 104156 104810 Wiederholte Sendepakete 104200 Gesendete Requests 104900 Gesendete Pakete 104201 Empfangene Requests 104901 Gesendete Bytes 104202 Gesendete Responses 104902 Empfangene Pakete 104203 Empfangene Responses Betriebsanleitung – JetControl 365MC...
  • Seite 129 107520 Gesamt 107521 Benutzt STOP 107522 Geblockt 108020 Backplane-Revision 107523 Frei 108021 CPU Platinenrevision 108099 EEPROM löschen (0x12345678) LEDs 108100 ... EEPROM-Register auf Backplane Register Beschreibung 108227 108002 Alle LEDs ein/aus (bitcodiert) Bit 0 LED R Betriebsanleitung – JetControl 365MC...

  • Seite 130: Allgemeine Systemregister

    Teilnehmer) hat einen Fehler ge- -3001 ... Mehrere Teilnehmer mit der glei- meldet -3199 chen GNN haben sich gemeldet Bit 12 JetIPScan hat Fehler gemeldet 200061 Fehlernummern NetConsistency, siehe R 470040 Bit 16 NetConsistency hat Fehler gemel- 200169 OS-Version (IP-Format) Betriebsanleitung – JetControl 365MC...
  • Seite 131 Neustart (booten) der Steuerung 203147 2303 Remanente Parameter zurückset- 209700 Systemlogger: Globale Freigabe 209701 ... Freigabe Systemkomponenten Warte auf Kommunikation AUS 209754 Warte auf Kommunikation EIN Taskwechsel bei I/O-Zugriffen AUS Taskwechsel bei I/O-Zugriffen EIN Taskscheibe fortsetzen AUS Betriebsanleitung – JetControl 365MC...
  • Seite 132 Gesamter Speicher: Insgesamt 210051 ID der gerade bearbeiteten Ausfüh- 211011 Gesamter Speicher: Verwendet rungseinheit 211012 Gesamter Speicher: Frei 210056 Gewünschte Gesamtzykluszeit in μs 211013 Systemspeicher: Insgesamt 210057 Errechnete Gesamtzykluszeit in μs 211014 Systemspeicher: Verwendet 211015 Systemspeicher: Frei Betriebsanleitung – JetControl 365MC...

  • Seite 133: Steuerung Der Bediengeräte

    Reaktionszeit in Millisekunden 222816 Vorzeichenanzeige 232710 Anzahl Netzwerkfehler 222817 Status UserInput 232711 Fehlercode des letzten Zugriffs 222818 Monitorfunktionen freigeben/sper- kein Fehler Timeout 222819 Anzeigetext Monitorfunktion Fehlermeldung von der Gegenstati- 222820 Umschalter auf Monitor 222821 Dialogsprache ungültige Netzwerkadresse Betriebsanleitung – JetControl 365MC...
  • Seite 134 Subscriber läuft Neustart 250001 Kommando Stopp Neustart Fehler quittieren Stopp 255002 Publication-ID des letzten Fehlers Fehler quittieren 255003 Anzahl Publications 250002 Subsciption-ID des letzten Fehlers 255004 CRC der Konfigurationsdatei 250003 Anzahl Subscriptions 255010 Auswahl über ein Kommando Betriebsanleitung – JetControl 365MC...
  • Seite 135 Beschreibung 350007 Anzahl empfangener Bytes 292932 IP-Adresse des SMTP-Servers 350008 Anzahl verworfener Bytes 292933 IP-Adresse des POP3-Servers 350009 Anzahl verworfener Pakete 292934 Port-Nummer des SMTP-Servers 292935 Port-Nummer des POP3-Servers 292937 Status der E-Mail-Bearbeitung 292938 E-Mail Task-ID Betriebsanleitung – JetControl 365MC...

  • Seite 136: Funktion Netconsistency

    Erweitertes Fehlerregister 1 470034 Max. Anzahl an Fehlerhistorienein- Knoten * 10 trägen 390002 + Erweitertes Fehlerregister 2 470035 Anzahl an Einträgen in der Fehler- Knoten * 10 historie 390003 + JetSync-Status 470040 Fehlernummern Knoten * 10 Betriebsanleitung – JetControl 365MC...

  • Seite 137: Sw-Funktion Jcf-Sv1

    521010 ... Antwort 1 ist unterschiedlich 600011 Ziel-Registernummer der Stell- 521016 größe 521020 ... Antwort 2 ist unterschiedlich 600012 Eingangsnummer: Neg. HW-End- 521026 schalter 521030 ... Antwort 3 ist unterschiedlich 600013 Eingangsnummer: Pos. HW-End- 521036 schalter Betriebsanleitung – JetControl 365MC...
  • Seite 138 Fataler, nicht behebbarer Fehler ist 600230 … Achse 12 → siehe Achse 1 aufgetreten. Der Datenaustausch 600249 wurde abgebrochen. 600250 … Achse 13 → siehe Achse 1 100002011 I/O-Modulnummer bei Fehler 600269 100002013 Anzahl gefundener I/O-Module Betriebsanleitung – JetControl 365MC...
  • Seite 139 Anzahl angeschlossener I/O-Modu- 200002087 SysBus-Anwendungsregister: Sub- Index 200002014 Anzahl angeschlossener JX2-Sla- 200002088 SysBus-Anwendungsregister: Län- ve-Module 200002015 Index in Modul-Array 200002760 Max. Anzahl Wiederholungen beim I/O-Update 200002016 Modul-Array 200002761 Index auf Array der I/O-Wiederho- 200002023 Dummy I/O-Module lungszähler Betriebsanleitung – JetControl 365MC...
  • Seite 140 Datenbytes 0 bis 7 Schnittstelle Register Beschreibung 200010521 200010500 Statusregister Direkter Zugriff Bit 1 = 1 CAN-Nachricht wurde empfangen 200010530 + Box-Statusregister Boxnummer * Bit 2 = 0 CAN-ID 11 Bit Bit 2 = 1 CAN-ID 29 Bit Betriebsanleitung – JetControl 365MC...
  • Seite 141 1501 ... 4004 301 ... 309 ... 401 ... 409 ... 1316 1408 1416 1508 4026 1401 ... 1409 ... 1501 ... 1509 ... 4005 309 ... 401 ... 409 ... 501 ... 1408 1416 1508 1516 Betriebsanleitung – JetControl 365MC...
  • Seite 142 4088 1501 … 1508 1509 … 1516 4089 1509 … 1516 1601 … 1608 JX3-Systembus: Register + 100000000 / Netzwerk: 4090 1601 … 1608 1609 … 1616 + 1GNN910000 4091 1609 … 1616 1701 … 1708 Betriebsanleitung – JetControl 365MC...
  • Seite 143 4162 2201 ... 2208 4127 409 ... 416 4163 2209 ... 2216 4128 501 ... 508 4164 2301 ... 2308 4129 509 ... 516 4165 2309 ... 2316 4130 601 ... 608 4166 2401 ... 2408 Betriebsanleitung – JetControl 365MC...
  • Seite 144 1909 ... 1808 1816 1908 1916 4213 709 ... 801 ... 809 ... 901 ... 4235 1809 ... 1901 ... 1909 ... 2001 ... 1816 1908 1916 2008 4214 801 ... 809 ... 901 ... 909 ... Betriebsanleitung – JetControl 365MC...
  • Seite 145 509 ... 516 4303 2209 ... 2216 2301 ... 2308 4269 509 ... 516 601 ... 608 4304 2301 ... 2308 2309 ... 2316 4270 601 ... 608 609 ... 616 4305 2309 ... 2316 2401 ... 2408 Betriebsanleitung – JetControl 365MC...
  • Seite 146 1009 ... 1016 Spezialmerker 4340 1101 ... 1108 Schnittstellenüberwachung 4341 1109 ... 1116 4342 1201 ... 1208 Merker Beschreibung 2088 OS-Flag JetIP 4343 1209 ... 1216 2089 User-Flag JetIP 4344 1301 ... 1308 2090 OS-Flag SER Betriebsanleitung – JetControl 365MC...
  • Seite 147 2219 [ENTER] 2183 [SHIFT]+[F3] 2220 2184 [SHIFT]+[F4] 2221 [SHIFT]+[-] 2185 [SHIFT]+[F5] 2222 2186 [SHIFT]+[F6] 2223 [SHIFT]+[.] 2187 [SHIFT]+[F7] 2224 LED von [F1] 2188 [SHIFT]+[F8] 2225 LED von [F2] 2189 [SHIFT]+[F9] 2226 LED von [F3] 2190 [SHIFT]+[F10] Betriebsanleitung – JetControl 365MC...
  • Seite 148 32 zusammengefasste Merker 203127 2144 ... 2175 Register Beschreibung 203128 2176 ... 2207 203100 0 ... 31 203129 2208 ... 2239 203101 32 ... 63 203130 2240 ... 2271 203102 64 ... 95 203131 2272 ... 2303 Betriebsanleitung – JetControl 365MC...
  • Seite 149 1000010 576 ... 607 1000047 1760 ... 1791 1000011 608 ... 639 1000048 1792 ... 1823 1000012 640 ... 671 1000049 1824 ... 1855 1000013 672 ... 703 1000050 1856 ... 1887 1000014 704 ... 735 Betriebsanleitung – JetControl 365MC...
  • Seite 150 Bucher Automation AG Registerübersicht | 9 Register Beschreibung Register Beschreibung 1000051 1888 ... 1919 1000054 1984 ... 2015 1000052 1920 ... 1951 1000055 2016 ... 2047 1000053 1952 ... 1983 Betriebsanleitung – JetControl 365MC...

  • Seite 151: Systemfunktionen

    CRC für Modbus RTU prüfen 65/67 Registerblock über Modbus/TCP lesen 66/68 Registerblock über Modbus/TCP schreiben 80/85 RemoteScan initialisieren RemoteScan starten RemoteScan stoppen Datendatei schreiben Datendatei anfügen Datendatei lesen Datendatei löschen NetCopyList konfigurieren NetCopyList löschen NetCopyList senden Betriebsanleitung – JetControl 365MC...
  • Seite 152 TE_TYPE, First: Int, Last: Int): Int; Function FileDARead(Const Ref FileName: String): Int; Function EmailSend(Const Ref FileName: String): Int; Function NetCopyListConfig(IPAddr: Int, IPPort: Int, Const Ref List: TNetCopyLinstL): Int; Function NetCopyListSend(Handle: Int): Int; Function NetCopyListDelete(Handle: Int): Int; Betriebsanleitung – JetControl 365MC...

  • Seite 153: 10 Wartung

    Sturz ist die Verwendung des Geräts untersagt. 10.3 Entsorgung Entsorgungsmöglichkeit Schicken Sie ein Produkt der Bucher Automation AG zur fachgerechten Entsorgung zu uns zurück. Nähere Informationen und den dazu nötigen Rücklieferungsschein finden Sie auf unserer Homepage. Betriebsanleitung – JetControl 365MC...

  • Seite 154: Abb. 27 Symbol „Durchgestrichene Mülltonne

    Entnehmen Sie vor der Entsorgung alle Batterien und Akkus aus den Altgeräten, sofern dies gefahrenlos und zerstörungsfrei möglich ist. Führen Sie diese einer gesonderten Batterieentsorgung zu. Personenbezogene Daten Als Kunde sind Sie selbst für die Löschung personenbezogener Daten auf den zu entsorgenden Altgeräten verantwortlich. Betriebsanleitung – JetControl 365MC...

  • Seite 155: 11 Service

    Bei Fragen, Anregungen oder Problemen steht Ihnen unser Technischer Support mit seiner Expertise zur Verfügung. Diesen können Sie telefonisch oder über das Kontaktformular auf unserer Homepage erreichen: Technischer Support | Bucher Automation - We automate your success. Oder schreiben Sie eine E-Mail: support@bucherautomation.com...

  • Seite 156: 12 Ersatzteile Und Zubehör

    Ersatzteile und Zubehör | 12 12 Ersatzteile und Zubehör HINWEIS Ungeeignetes Zubehör kann Produktschäden verursachen Teile und Ausstattungen anderer Hersteller können Funktionsbeeinträchtigungen und Produktschäden verursachen. ► Verwenden Sie ausschließlich von der Bucher Automation AG empfohlenes Zube- hör. 12.1 Ersatzteile Komponente Artikelnummer...

  • Seite 157: Can-Buskabel

    Von der Steuerung zu PC 60868359 9-polige Sub-D, Länge 2,5 m KABEL-KONF-NR.196 5M Von der Steuerung zu PC 60860013 9-polige Sub-D, Länge 5 m KABEL-KONF-NR.196 8M Von der Steuerung zu PC 60868956 9-polige Sub-D, Länge 8 m Betriebsanleitung – JetControl 365MC...

  • Seite 158: Steuerung Zu Lcd 52/54(Z)

    Von der Steuerung zu LCD 52/54(Z) 60864897 15-polige Sub-D, Länge 0,25 m Steuerung zu JetView 200/300 Komponente Beschreibung Artikelnummer KABEL-KONF-NR.197 5M Von der Steuerung zu JetView 200/300 60864257 9-polige Sub-D, Länge 5 m KABEL-KONF-NR.197 12M Von der Steuerung zu JetView 200/300 60871930 9-polige Sub-D, Länge 12 m Betriebsanleitung – JetControl 365MC...
  • Seite 159 Abb. 21 DIP-Schalter GNN ........................... 71 Abb. 22 Bsp.: Registernummern........................96 Abb. 23 Bsp.: I/O-Nummern.......................... 97 Abb. 24 Systemübersicht ..........................98 Abb. 25 Bsp.: Registernummern........................99 Abb. 26 Bsp.: I/O-Nummern.......................... 99 Abb. 27 Symbol „Durchgestrichene Mülltonne“ ....................154 Betriebsanleitung – JetControl 365MC...
  • Seite 160 Tab. 30 Standardwerte Konfigurationsspeicher.................. Tab. 31 Address ..........................Tab. 32 SubnetMask........................... Tab. 33 DefGateWay .......................... Tab. 34 DNSServer ..........................Tab. 35 SuffixType..........................Tab. 36 Name ............................. Tab. 37 JetIPBase ..........................Tab. 38 JVMDebug..........................Tab. 39 AutoCopyIni ........................... Betriebsanleitung – JetControl 365MC...
  • Seite 161 Tab. 58 Unterstützte Kommandos – Class 1 ..................Tab. 59 Unterstützte Kommandos – Class 2 ..................Tab. 60 Gegenüberstellung Systemfunktionen – JetSym-STX-Funktionen ........Tab. 61 Webstatus..........................Tab. 62 Webstatus..........................Tab. 63 Webstatus..........................Tab. 64 Ersatzteile..........................Tab. 65 Zubehör ..........................Betriebsanleitung – JetControl 365MC...
  • Seite 162 Bucher Automation AG Thomas-Alva-Edison-Ring 10 71672 Marbach am Neckar, Deutschland T +49 7141 2550-0 info@bucherautomation.com www.bucherautomation.com...

Inhaltsverzeichnis
