Bucher Automation AG
Belegung
1
2
3

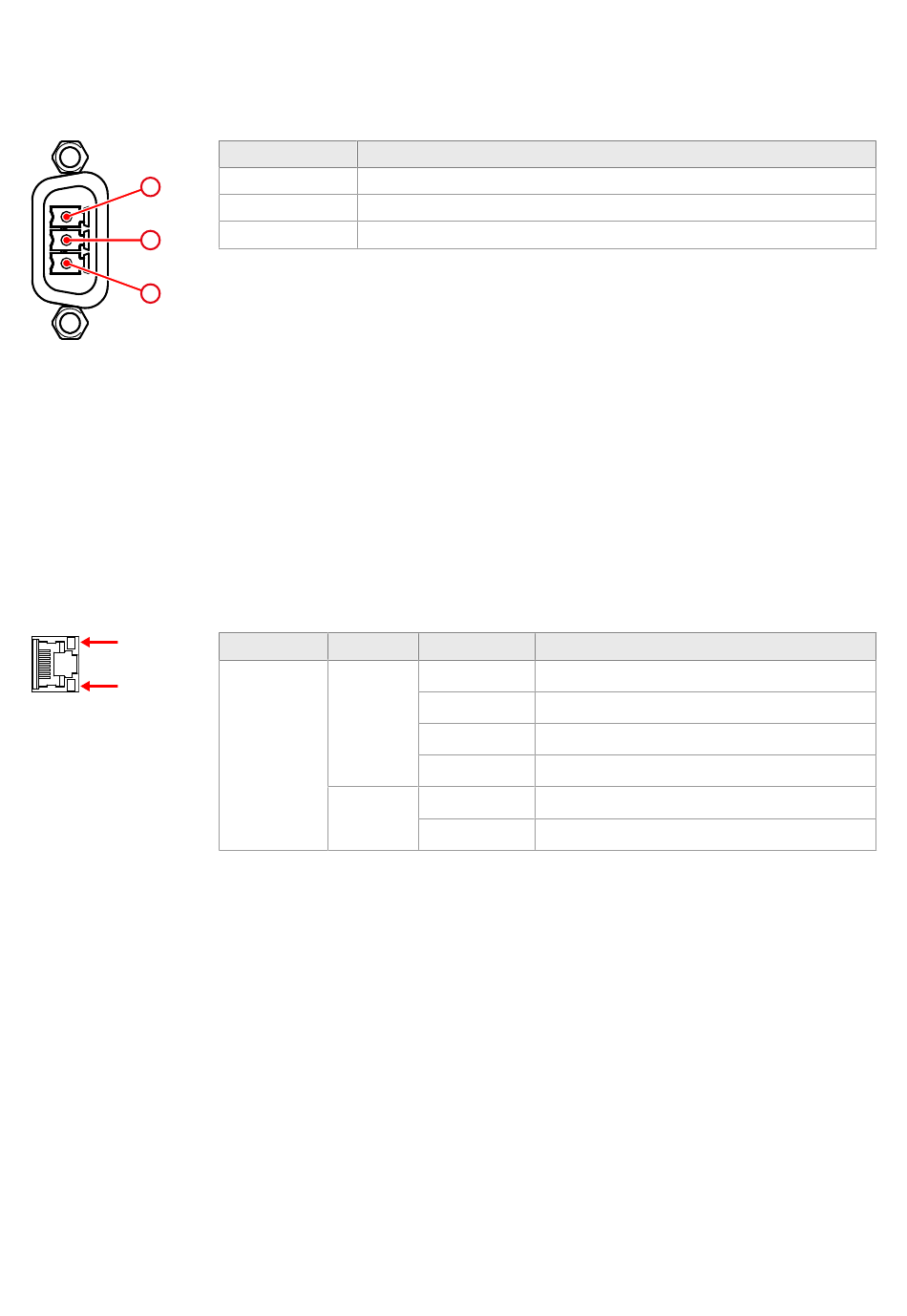

Abb. 10: Spannungsver-
sorgung Buchse X101
6.3 Buchse X102 - Ethernet
Schnittstellen
Belegung
A
B
Betriebsanleitung – JetControl 960EXT
–
Spannungsversorgung der Steuerung JC-960EXT
Pin
Beschreibung
1
DC24V Versorgungsspannung
2
Funktionserde
3
Bezugspotenzial
An die Buchse X102 schließen Sie an:
–
Programmier-PCs, (JET-IP)
–
Modbus-TCP (Server, Client)
–
freiprogrammierbare TCP/IP-Geräte (IP-PRIM)
–
Geräte mit JetSync/PubSub
–
Geräte mit NetConsistency-basierten Protokollen, wie JX3-BN-ETH, JX3-COM-xxx
Buchse
LED
X102
A
SPEED
B
ACT/LINK
Farbe
Beschreibung
Zeigt die Verbindungsgeschwindigkeit an
aus
10 MBit/s
grün
100 MBit/s
gelb
1000 MBit/s
grün
Verbindung zum Netzwerk besteht
grün blinkend Datenübertragung
Elektrischer Anschluss | 6
