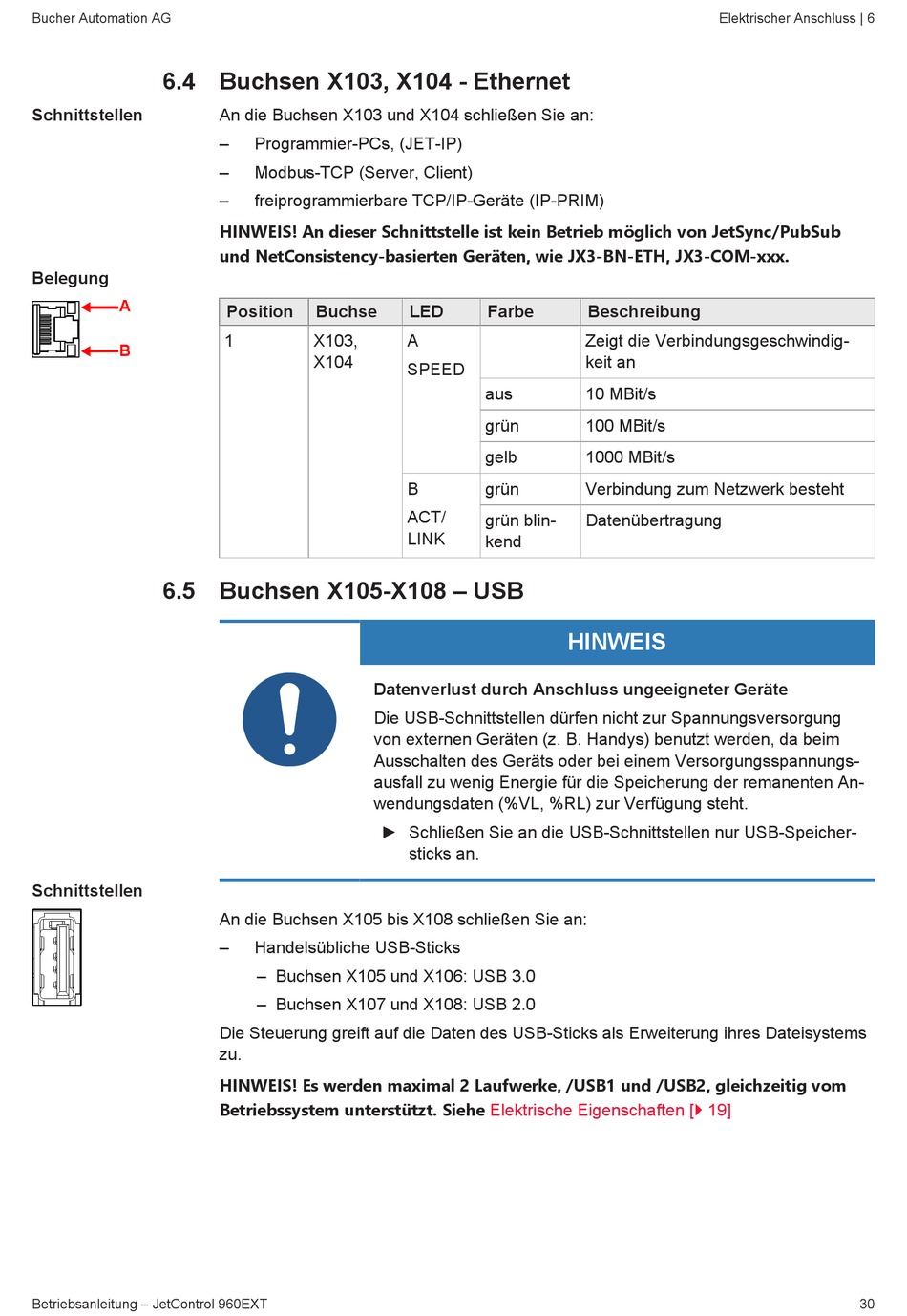

6.4 Buchsen X103, X104 - Ethernet
Schnittstellen
Belegung
A
B
6.5 Buchsen X105-X108 – USB
Schnittstellen
Betriebsanleitung – JetControl 960EXT
An die Buchsen X103 und X104 schließen Sie an:
–
Programmier-PCs, (JET-IP)
–
Modbus-TCP (Server, Client)
–
freiprogrammierbare TCP/IP-Geräte (IP-PRIM)
HINWEIS! An dieser Schnittstelle ist kein Betrieb möglich von JetSync/PubSub
und NetConsistency-basierten Geräten, wie JX3-BN-ETH, JX3-COM-xxx.
Position
Buchse
1
X103,
X104
Datenverlust durch Anschluss ungeeigneter Geräte
Die USB-Schnittstellen dürfen nicht zur Spannungsversorgung
von externen Geräten (z. B. Handys) benutzt werden, da beim
Ausschalten des Geräts oder bei einem Versorgungsspannungs-
ausfall zu wenig Energie für die Speicherung der remanenten An-
wendungsdaten (%VL, %RL) zur Verfügung steht.
► Schließen Sie an die USB-Schnittstellen nur USB-Speicher-
An die Buchsen X105 bis X108 schließen Sie an:
–
Handelsübliche USB-Sticks
– Buchsen X105 und X106: USB 3.0
– Buchsen X107 und X108: USB 2.0
Die Steuerung greift auf die Daten des USB-Sticks als Erweiterung ihres Dateisystems
zu.
HINWEIS! Es werden maximal 2 Laufwerke, /USB1 und /USB2, gleichzeitig vom
Betriebssystem unterstützt. Siehe
LED
Farbe
A
SPEED
aus
grün
gelb
B
grün
ACT/
grün blin-
LINK
kend
HINWEIS
sticks an.
Elektrische Eigenschaften [} 19]
Elektrischer Anschluss | 6
Beschreibung
Zeigt die Verbindungsgeschwindig-
keit an
10 MBit/s
100 MBit/s
1000 MBit/s
Verbindung zum Netzwerk besteht
Datenübertragung
