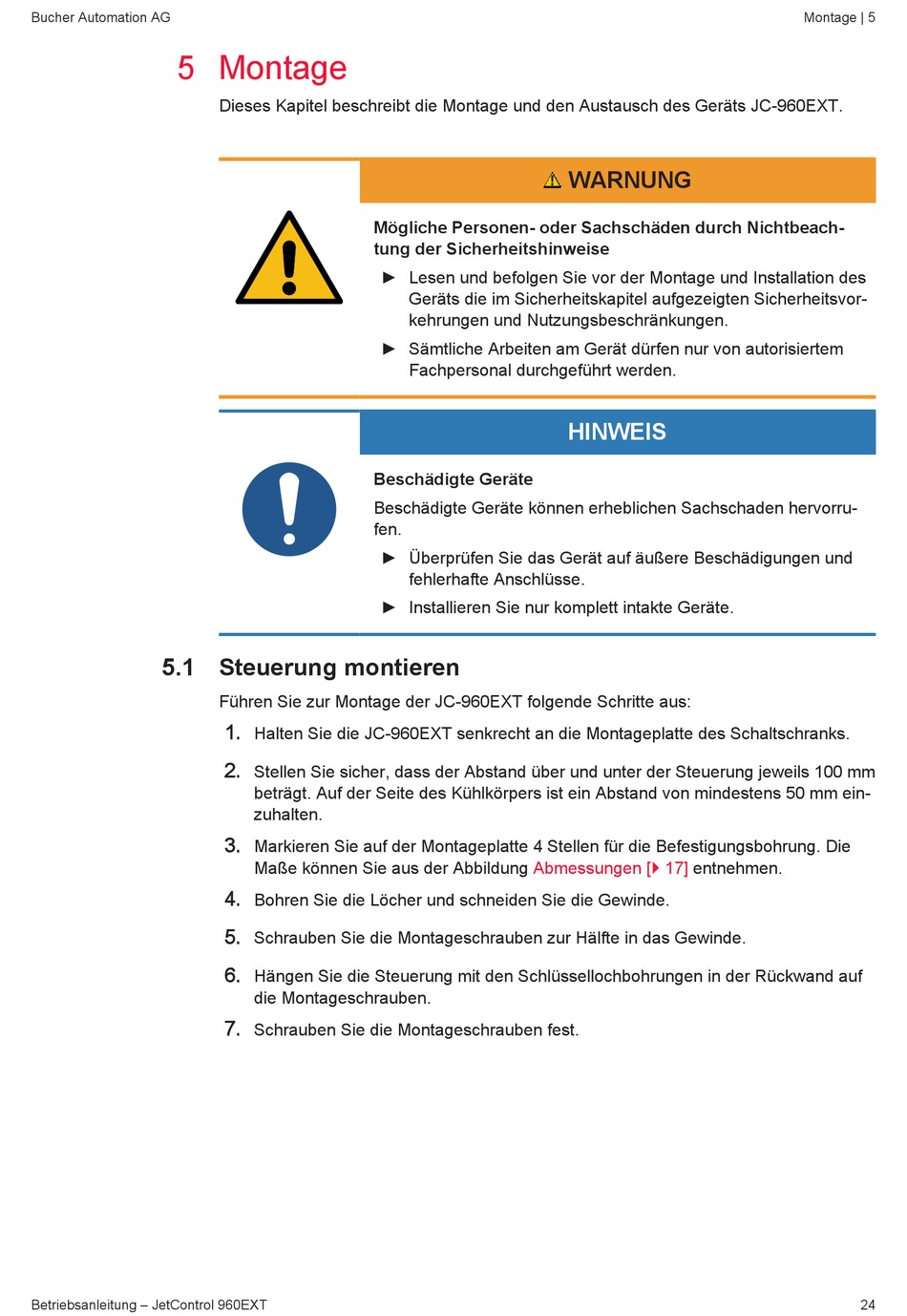

5 Montage
5.1 Steuerung montieren
Betriebsanleitung – JetControl 960EXT
Dieses Kapitel beschreibt die Montage und den Austausch des Geräts JC-960EXT.
Mögliche Personen- oder Sachschäden durch Nichtbeach-
tung der Sicherheitshinweise
► Lesen und befolgen Sie vor der Montage und Installation des
► Sämtliche Arbeiten am Gerät dürfen nur von autorisiertem
Beschädigte Geräte
Beschädigte Geräte können erheblichen Sachschaden hervorru-
fen.
► Überprüfen Sie das Gerät auf äußere Beschädigungen und
► Installieren Sie nur komplett intakte Geräte.
Führen Sie zur Montage der JC-960EXT folgende Schritte aus:
1.
Halten Sie die JC-960EXT senkrecht an die Montageplatte des Schaltschranks.
2.
Stellen Sie sicher, dass der Abstand über und unter der Steuerung jeweils 100 mm
beträgt. Auf der Seite des Kühlkörpers ist ein Abstand von mindestens 50 mm ein-
zuhalten.
3.
Markieren Sie auf der Montageplatte 4 Stellen für die Befestigungsbohrung. Die
Maße können Sie aus der Abbildung
4.
Bohren Sie die Löcher und schneiden Sie die Gewinde.
5.
Schrauben Sie die Montageschrauben zur Hälfte in das Gewinde.
6.
Hängen Sie die Steuerung mit den Schlüssellochbohrungen in der Rückwand auf
die Montageschrauben.
7.
Schrauben Sie die Montageschrauben fest.
WARNUNG
Geräts die im Sicherheitskapitel aufgezeigten Sicherheitsvor-
kehrungen und Nutzungsbeschränkungen.
Fachpersonal durchgeführt werden.
HINWEIS
fehlerhafte Anschlüsse.
Abmessungen [} 17]
Montage | 5
entnehmen.
