3.3 Aufbau

Betriebsanleitung – JetControl 960EXT
13
12
11
10
9

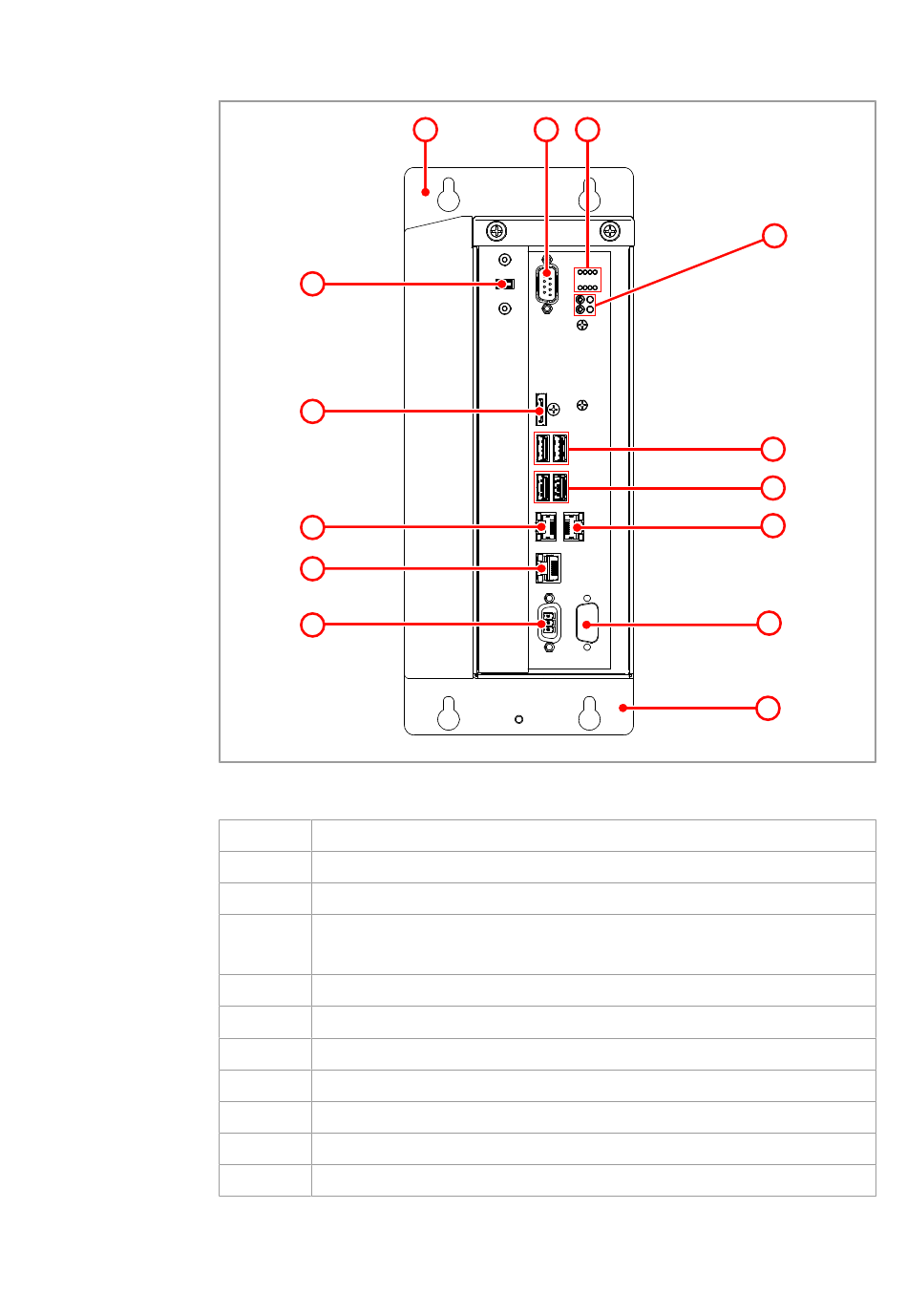

Abb. 2: Aufbau Front
1 Befestigungslaschen mit je 2 Schlüssellochbohrungen
2 X110: n. c.*
3 Statusanzeige LEDs
4 PWR-Taster und LED
RSQ-Taster und LED
5 X107, X108: USB 2.0-Schnittstellen
6 X105, X106: USB 3.0-Schnittstellen
7 X104 (ETH3): Ethernet-Schnittstelle
8 X205: n. c.*
9 X101: Spannungsversorgung (24VDC)
10 X102 (ETH1): Ethernet-Schnittstelle
11 X103 (ETH2): Ethernet-Schnittstelle
1 2 3
Produktbeschreibung | 3
4
5
6
7
8
1
12
