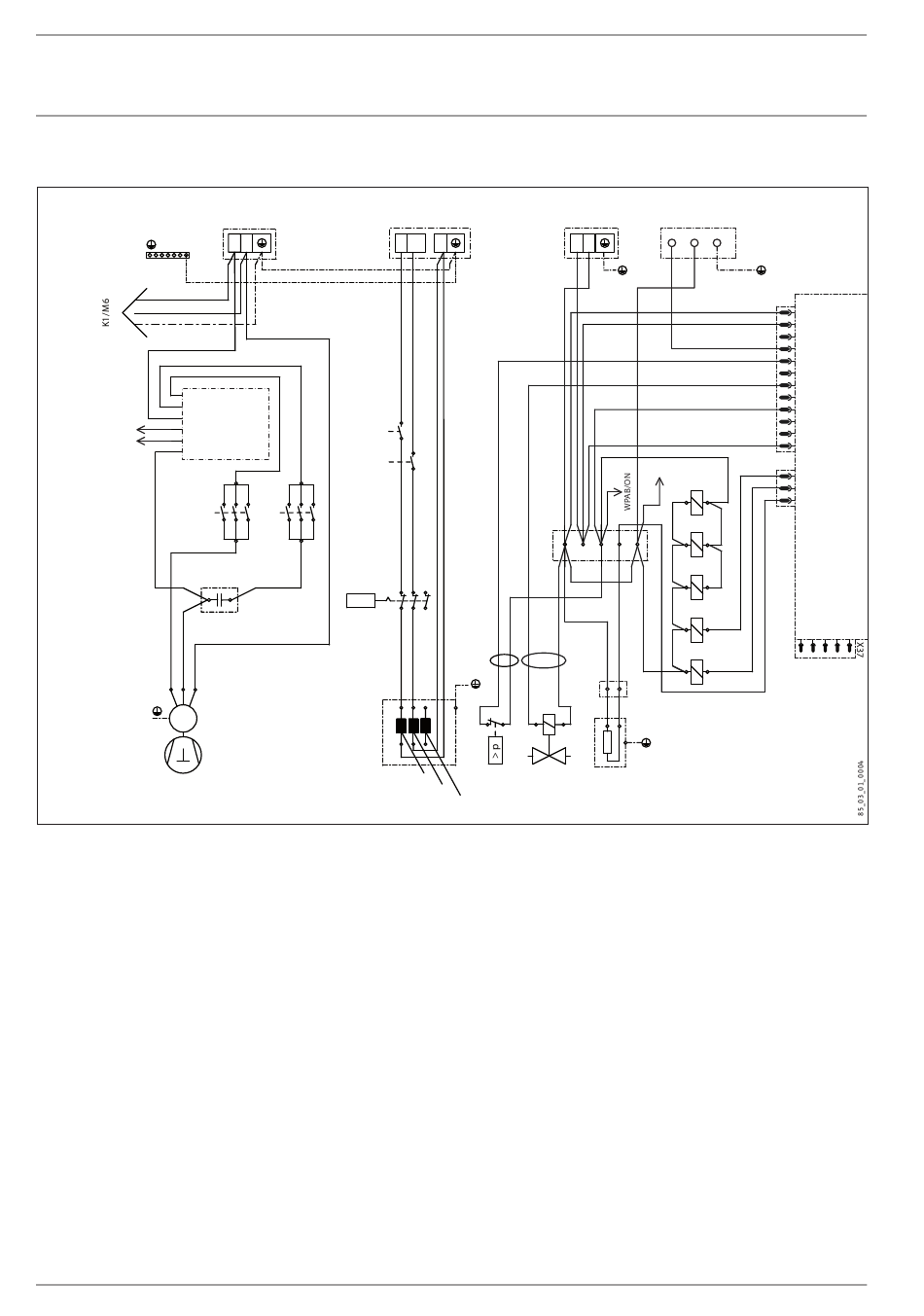

14.2 elektroschaltplan wPl 10 acs (einphasig)
X23
X3
R
RC
L
N
X1/5
ON
X1/3
S
K1
C S R
X23
M
1~
Bristol
M1
A2
Integrierte WP-Steuerung IWS
A3
Verbindungsplatine Ground Temperaturfühler
B1
Temperaturfühler Wärmepumpenvorlauf - KTY
B2
Temperaturfühler Wärmepumpenrücklauf - KTY
B5
Temperaturfühler Heissgas - KTY
B6
Temperaturfühler Ansaugluft - PT1000
B7
Temperaturfühler Verdichtereintritt - PT1000
B8
Temperaturfühler Verdampferaustritt - PT1000
B9
Temperaturfühler Frostschutz - KTY
B10 Temperaturfühler Ausblasluft - PT1000
E1
Elektrische Not-/Zusatzheizung (DHC)
E2
Ölsumpfheizung
F2
Hochdruckwächter
F5
Sicherheitstemperaturbegrenzer für DHC
K1
Schütz Verdichteranlauf
K2
Schütz Verdichteranlauf
K4
Schütz Lüfteranlauf
K5
Relais Elektrische Not-/Zusatzheizung (DHC)
K6
Relais Elektrische Not-/Zusatzheizung (DHC)
K7
Relais Elektrische Not-/Zusatzheizung (DHC)
M1
Motor Verdichter
M6
Motor Lüfter
M7
Schrittmotor el. Expansionsventil
P1
Hochdrucksensor
P3
Niederdrucksensor
22
| WPL 10 ACS
WP
L N
X5
WPAB
K5
K6
1
3
5
1
3
5
K2
2
4
6
2
4
6
Z1
F5
T >
DHC
L L
N
X4
1
3
1
3
1
X1
11
21
31
12
22
32
E1
F2
Y1
P3=3200W
P2=3000W
P1=2600W
R1
Anlaufwiderstand
R2
Anlaufwiderstand
R3
Anlaufwiderstand
X1
Anschlussklemme
X2
Anschlussklemme Kleinspannung
X3
Netzanschluss
X4
Anschlussklemme Steuerung
X5
Anschlussklemme DHC
X7
Anschlussklemme Rohrbegleitheizung
X23 Erdnungsblock Netzanschluss
X29 IWS Stecker 12pol - Steuerung
X30 IWS Stecker 3pol - Bus
X33 IWS Stecker 5pol - Expansionsventil
X34 IWS Stecker 7pol - Sensoren
X35 IWS Stecker 6pol - Temperatursensoren
X36 IWS Stecker 3pol - Lüfter
X37 IWS Stecker 3pol - el. Einspritzventil
X38 IWS Stecker 3pol - DHC
X39 Verbindungsklemme Drucksensoren
Y1
Umschaltventil
Z1
Betriebskondensator Verdichter
WPAB
Softstarter
1
2
3
L N
X7
X23
WPAB/N
K1
A2
A1
K2
2
3
4
5
A2
A1
K4
A2
A1
K5
B
A
K6
B
A
E2
