WÄRMEPUMPEN
Planung und Installation
WPL 15 ACS
WPL 15 AS
WPL 20 AC
WPL 20 A
WPL 25 AC
WPL 25 A

Werbung

loading

Verwandte Anleitungen für STIEBEL ELTRON WPL 15 ACS

Inhaltszusammenfassung für STIEBEL ELTRON WPL 15 ACS

  • Seite 1 WÄRMEPUMPEN Planung und Installation WPL 15 ACS WPL 15 AS WPL 20 AC WPL 20 A WPL 25 AC WPL 25 A...

  • Seite 2: Planung Und Installation

    Planung und Installation Nachdruck oder Vervielfältigung, auch auszugsweise, nur mit unserer Genehmigung erlaubt. STIEBEL ELTRON GmbH & Co. KG, 37603 Holzminden Rechtshinweis Eine Fehlerfreiheit der in diesem Planungshandbuch enthaltenen Informationen kann trotz sorgfältiger Zusammenstellung nicht garantiert werden. Aussagen über Ausstattung und Ausstattungsmerkmale sind unverbindlich. Die in diesem Planungshandbuch beschriebenen Ausstattungsmerkmale gelten nicht als vereinbarte Beschaffenheit unserer Produkte.
  • Seite 3 WPL 15/20/25 A/AS/AC/ACS www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...

  • Seite 4: Gerätetypen Und Einsatzzwecke

    Gerätetypen und Einsatzzwecke Gerätetypen und Einsatzzwecke Prädestiniert für ein: • • • • • • Ein- und Zweifamilienhaus • • • • • • Mehrfamilienhaus Nichtwohngebäude Geeignet für das Bauvorhaben: • • • • • • Neubau • • • •...

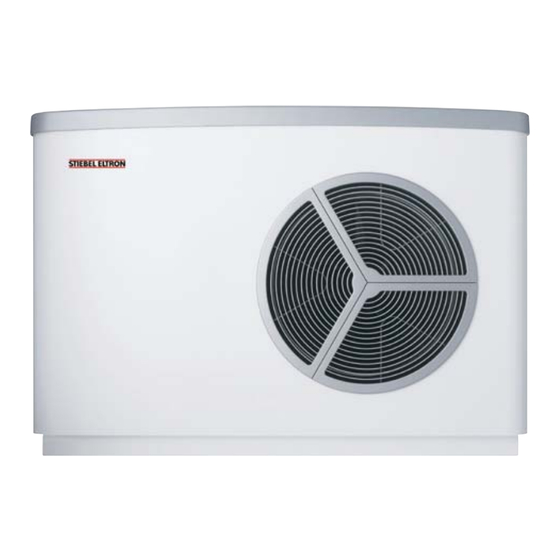

  • Seite 5 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS ANWENDUNG: Leistungsgeregelte Inverter Luft-Was- ser-Wärmepumpe kompakten Außenaufstellung Monoblock Ausführung. Einsetzbar für den Heiz- und Warmwasserbetrieb sowie in der Ausführung AC mit effi- zienter Kühlung durch Kreislaufumkehr. Geeignet im Neu- bau und der Sanierung aufgrund hoher Vorlauftemperaturen. AUSSTATTUNG/KOMFORT: Optimierte Schallreduzierung durch gekapselten Kältekreislauf und entkoppelten Verdichter.
  • Seite 6 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Technische Daten WPL 15 AS WPL 15 ACS WPL 20 A WPL 20 AC WPL 25 A WPL 25 AC 236638 236639 236640 236641 236644 236645 Wärmeleistungen Wärmeleistung bei A7/W35 (min./max.) 3,50/7,40 3,50/7,40 7,85/10,80 7,85/10,80 7,85/12,85 7,85/12,85 Wärmeleistung bei A2/W35 (min./max.)
  • Seite 7 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 15 AS WPL 15 ACS WPL 20 A WPL 20 AC WPL 25 A WPL 25 AC Energetische Daten Energieeffizienzklasse A+/A++ A++/A++ A++/A+++ A++/A+++ A++/A+++ A++/A+++ Elektrische Daten Leistungsaufnahme max. ohne Not-/Zusatzheizung 4,40 4,40 5,50...
  • Seite 8 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Leistungsdaten WPL 15 ACS WPL 15 AS Außentemperatur [°C] max. W65 max. W45 min. W65 min. W45 Heizleistung [kW] max. W55 max. W35 min. W55 min. W35 WPL 20 A WPL 20 AC Außentemperatur [°C] max. W65 max.
  • Seite 9 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 25 A WPL 25 AC Außentemperatur [°C] max. W65 max. W45 min. W65 min. W45 Heizleistung [kW] max. W55 max. W35 min. W55 min. W35 www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 10 Sie die Mindestabstände. Falls das Gerät im Freifeld oder auf einem Dach aufgestellt wird, muss auf der Ansaugseite der Lufteintritt geschützt werden. Errichten Sie in diesem Fall eine Schutzwand gegen den Wind. WPL 15 AS WPL 15 ACS 1300 Frosttiefe Heizung Vorlauf Heizung Rücklauf...
  • Seite 11 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Montagekonsole Standkonsole WPL 15 AS WPL 20 AC WPL 15 AS WPL 15 ACS WPL 15 ACS WPL 25 A WPL 20 A WPL 25 AC Frosttiefe Heizung Vorlauf Frosttiefe Heizung Rücklauf Installationsrohr für Versorgungsleitung Heizung Vorlauf Fundament Heizung Rücklauf...
  • Seite 12 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Wandkonsole WPL 15 AS WPL 20 AC WPL 15 ACS WPL 25 A WPL 20 A WPL 25 AC Hinweis Um eine Störung durch Körperschallübertragungen zu vermeiden, installieren Sie die Wandkonsole nicht an den Außenwänden von Wohn- oder Schlafräumen.
  • Seite 13 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Aufstellung WPL 15 AS WPL 15 ACS 1160 1270 e02 e01 WPL 15 AS WPL 15 ACS Heizung Vorlauf Anschlussart Steckverbindung Steckverbindung Durchmesser Heizung Rücklauf Anschlussart Steckverbindung Steckverbindung Durchmesser Kondensatablauf Durchmesser 29,6 29,6 Entleerung Lufteintritt Luftaustritt www.stiebel-eltron.de...
  • Seite 14 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Aufstellung WPL 20 A WPL 25 A WPL 20 AC WPL 25 AC 1380 1490 e02 e01 WPL 20 A WPL 20 AC WPL 25 A WPL 25 AC Heizung Vorlauf Anschlussart Steckverbindung Steckverbindung Steckverbindung Steckverbindung Durchmesser Heizung Rücklauf Anschlussart...
  • Seite 15 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Mindestabstände Aufstellbedingungen www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 16 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Aufstellung - Kaskade Reicht die Heizleistung der größten Heizungs-Wärmepum- pe nicht aus, werden mehrere Wärmepumpen als Kaskade zusammengeschaltet. Kaskaden können sowohl aus gleichen als auch aus unterschied- lich großen Wärmepumpen bestehen. Die Wärmepumpen müssen zur gleichen Produktgruppe gehören. Regelungssystem Wärmepumpen / Funktion Kühlen...
  • Seite 17 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS Durchlaufspeicher Hydraulischer Anschluss Durchlaufspeicher können in zwei Betriebsarten betrieben wer- Im zonierten Betrieb wird der Speicher in zwei Zonen beladen. den. Dabei wird zwischen dem zonierten und dem unzonierten Die Beladung des Speichers erfolgt im oberen Bereich für die Betrieb unterschieden.
  • Seite 18 Flächen- Heizkör- Fläche Kreise Fläche Kreise heizung min. Liter m² n x m m² n x m min. Liter min. Liter WPL 15 ACS 3x70 2x70 nein aktivieren WPL 15 AS 3x70 2x70 nein aktivieren WPL 20 AC 4x70 3x70...
  • Seite 19 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 15 ACS WPL 15 AS Warmwasserleistung Außentemperatur [°C] max. W65 Warmwasserleistung [kW] max. W55 min. W65 min. W55 Kühlleistung Vorlauftemperatur [°C] max. A35 Kühlleistung [kW] min. A35 www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 20 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 20 A WPL 20 AC Warmwasserleistung Außentemperatur [°C] max. W65 Warmwasserleistung [kW] max. W55 min. W65 min. W55 Kühlleistung Vorlauftemperatur [°C] max. A35 Kühlleistung [kW] min. A35 | Planungshandbuch WPL 15/20/25 A/AS/AC/ACS www.stiebel-eltron.de...
  • Seite 21 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 25 A WPL 25 AC Warmwasserleistung Außentemperatur [°C] max. W65 Warmwasserleistung [kW] max. W55 min. W65 min. W55 Kühlleistung Vorlauftemperatur [°C] max. A35 Kühlleistung [kW] min. A35 www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 22 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 15 AS | Planungshandbuch WPL 15/20/25 A/AS/AC/ACS www.stiebel-eltron.de...
  • Seite 23 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 15 ACS www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 24 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 15 AS | Planungshandbuch WPL 15/20/25 A/AS/AC/ACS www.stiebel-eltron.de...
  • Seite 25 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 15 AS www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 26 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 15 AS | Planungshandbuch WPL 15/20/25 A/AS/AC/ACS www.stiebel-eltron.de...
  • Seite 27 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 15 AS www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 28 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 20 A WPL 25 A | Planungshandbuch WPL 15/20/25 A/AS/AC/ACS www.stiebel-eltron.de...
  • Seite 29 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 20 A WPL 25 A www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 30 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 20 A WPL 25 A | Planungshandbuch WPL 15/20/25 A/AS/AC/ACS www.stiebel-eltron.de...
  • Seite 31 Luft-Wasser-Wärmepumpen WPL 15/20/25 A/AS/AC/ACS WPL 20 A WPL 25 A www.stiebel-eltron.de Planungshandbuch WPL 15/20/25 A/AS/AC/ACS |...
  • Seite 32 Zubehör Notwendiges Zubehör WPL 15 AS 233622 AS-WP 1 233623 AS-WP 2 234727 WPM | Planungshandbuch WPL 15/20/25 A/AS/AC/ACS www.stiebel-eltron.de...

  • Seite 33: Anhang

    Anhang Legende WPMsystem Pos. X1.1 CAN A X3.1 CAN A Quelle X1.2 CAN B X3.2 CAN B Heizkreis ungemischt X1.3 Außenfühler X3.3 nicht belegt Heizkreis gemsicht X1.4 Puffer- oder Heizkreisfühler 1 X3.4 Schwimmbadfühler primär Kaltwasseranschluss X1.5 Vorlauffühler X3.5 Schwimmbadfühler sekundär Warmwasseranschluss X1.6 Heizkreisfühler 2...

  • Seite 34: Konsolen Für Die Außenaufstellung

    Schwingungsdämpfer und selbstlimitierendem Heizband in 2 m Länge. WK 2 234722 Schenkellänge Gewichtsbelastung Geeignet für 236639 WPL 15 ACS 236641 WPL 20 AC 236645 WPL 25 AC 236640 WPL 20 A 236638 WPL 15 AS 236644 WPL 25 A SK 1 Edelstahlkonsole in T-Form für eine einbetonierte Bodenaufstel-...

  • Seite 35: Anschlussset

    AS-WP 1 233622 Anschluss 32 x 2,9 mm Geeignet für 236638 WPL 15 AS 236639 WPL 15 ACS 236640 WPL 20 A 236641 WPL 20 AC 236644 WPL 25 A 236645 WPL 25 AC AS-WP 2 Das Anschlussset ist für die Verbindung von aus dem Erdreich kommenden Versorgungsleitungen mit Möglichkeit auf An-...

  • Seite 36: Rohrbegleitheizung Für Kondensatanschluss

    Rohrbegleitheizung für Kondensatanschluss HZB-1 Selbstlimitierendes flexibles Heizband zur Frostfreihaltung des Kondensatanschlusses bei Luft-Wasser-Wärmepumpen. HZB-1 232978 Länge Anschlusskabel 2000 Beheizte Länge 1000 Nennleistung pro Meter bei 10 °C Außenlufttemperatur Max. Umgebungstemperatur °C Verlegetemperatur min. °C Biegeradius min Material Außenmantel TPE-O Breite Höhe Gewicht 0,200...
  • Seite 37 WPMsystem Der Hauptregler des neuen, erweiterbaren WPMsystem. Der WPM unterstützt die Regelung eines direkten und zwei gemisch- ter Heizkreise. Zwei Wärmepumpen können in Kaskade betrieben werden, weitere Wärmepumpen über die WPMsystem Erweite- rung angebunden werden. Der WPM bietet einen 230V Störkon- takt für den externen Abgriff von Anlagenstörungen.
  • Seite 38 WPMsystem Die WPE erweitert das WPMsystem um zahlreiche Funktionen. Die Erweiterung bietet zwei weitere gemischte Heizkreise, er- möglicht die Einbindung eines zweiten Warmwasserspeichers mit einem separaten Warmwasserprogramm, einen Schwimm- badregler zur primären und sekundären Einbindung eines Schwimmbads sowie Kaskaden von bis zu 6 Wärmepumpen. Zudem ergänzt es die Basisfunktionen des WPM Reglers durch Optionen zur Anbindung einer GLT.
  • Seite 39 WPMsystem TAF PT 5m PT 1000 Fühler mit einer Kabellänge von 5 m und einem Durch- messer von 6 mm zur Verwendung als Tauchfühler oder Anlege- fühler in Wärmepumpenanlagen. TAF PT 5m 235995 Durchmesser Kabellänge TAF PT 2m PT 1000 Fühler mit einer Kabellänge von 2 m und einem Durch- messer von 6 mm zur Verwendung als Tauchfühler oder Anlege- fühler in Wärmepumpenanlagen.
  • Seite 40 STIEBEL ELTRON GmbH & Co. KG | Dr.-Stiebel-Straße 33 37603 Holzminden | www.stiebel-eltron.de...
