inStALLAtion
MontAge

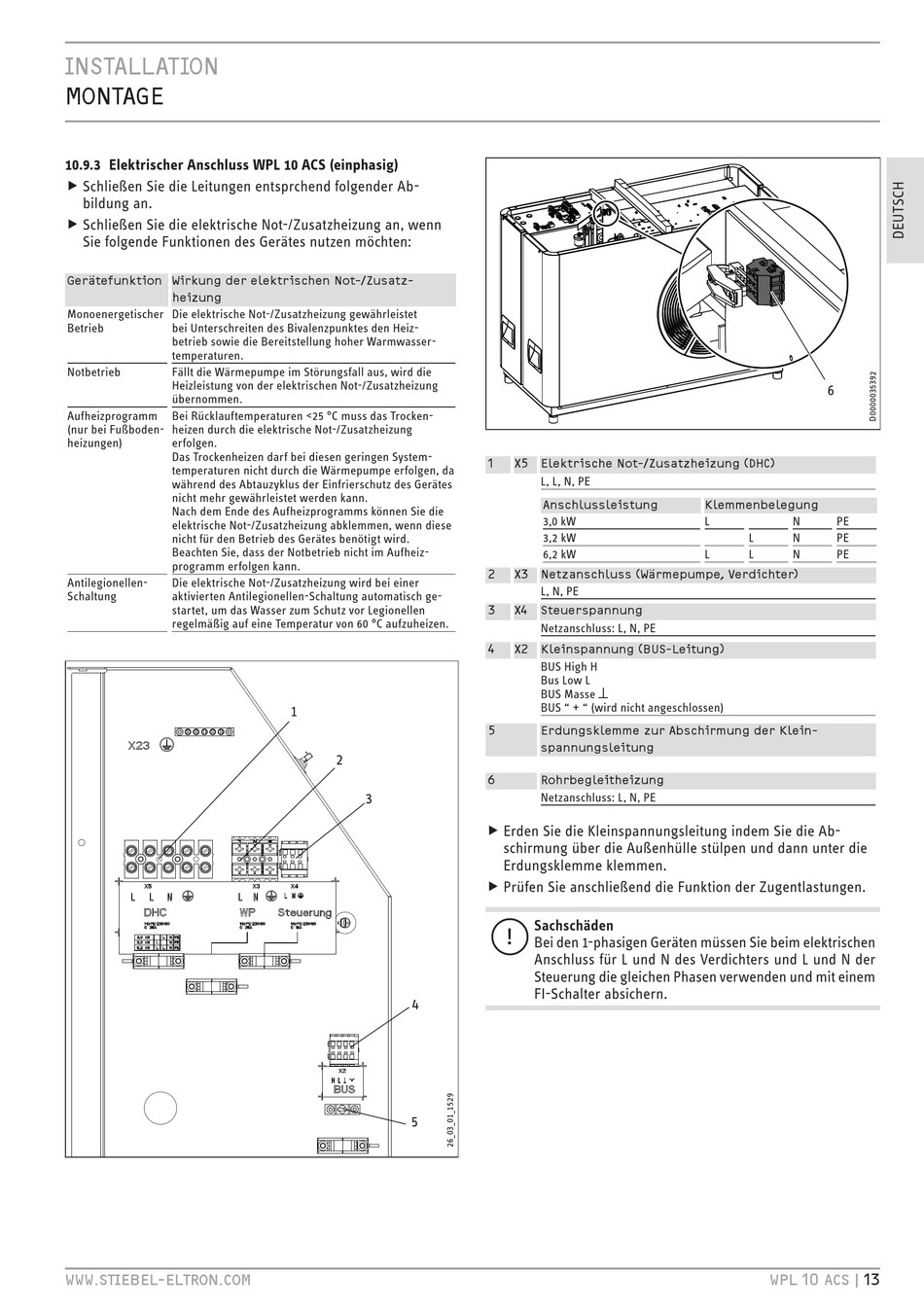

10.9.3 elektrischer anschluss wPl 10 acs (einphasig)
f Schließen Sie die Leitungen entsprchend folgender Ab- f
bildung an.
f Schließen Sie die elektrische Not-/Zusatzheizung an, wenn f
Sie folgende Funktionen des Gerätes nutzen möchten:
gerätefunktion Wirkung der elektrischen not-/Zusatz-
heizung
Monoenergetischer Die elektrische Not-/Zusatzheizung gewährleistet
Betrieb bei Unterschreiten des Bivalenzpunktes den Heiz-
betrieb sowie die Bereitstellung hoher Warmwasser-
temperaturen.
Notbetrieb Fällt die Wärmepumpe im Störungsfall aus, wird die
Heizleistung von der elektrischen Not-/Zusatzheizung
übernommen.
Aufheizprogramm Bei Rücklauftemperaturen <25 °C muss das Trocken-
(nur bei Fußboden- heizen durch die elektrische Not-/Zusatzheizung
heizungen) erfolgen.
Das Trockenheizen darf bei diesen geringen System-
temperaturen nicht durch die Wärmepumpe erfolgen, da
während des Abtauzyklus der Einfrierschutz des Gerätes
nicht mehr gewährleistet werden kann.
Nach dem Ende des Aufheizprogramms können Sie die
elektrische Not-/Zusatzheizung abklemmen, wenn diese
nicht für den Betrieb des Gerätes benötigt wird.
Beachten Sie, dass der Notbetrieb nicht im Aufheiz-
programm erfolgen kann.
Antilegionellen- Die elektrische Not-/Zusatzheizung wird bei einer
Schaltung aktivierten Antilegionellen-Schaltung automatisch ge-
startet, um das Wasser zum Schutz vor Legionellen
regelmäßig auf eine Temperatur von 60 °C aufzuheizen.
WWW.StiebeL-eLtron.CoM
1
2
3
4
5
1 X5 elektrische not-/Zusatzheizung (dhC)
L, L, N, PE
Anschlussleistung
3,0 kW
3,2 kW
6,2 kW
2 X3 netzanschluss (Wärmepumpe, Verdichter)
L, N, PE
3 X4 Steuerspannung
Netzanschluss: L, N, PE
4 X2 Kleinspannung (buS-Leitung)
BUS High H
Bus Low L
BUS Masse
BUS " + " (wird nicht angeschlossen)
5 erdungsklemme zur Abschirmung der Klein-
spannungsleitung
6 rohrbegleitheizung
Netzanschluss: L, N, PE
f Erden Sie die Kleinspannungsleitung indem Sie die Ab- f
schirmung über die Außenhülle stülpen und dann unter die
Erdungsklemme klemmen.
f Prüfen Sie anschließend die Funktion der Zugentlastungen. f
Sachschäden
!
Bei den 1-phasigen Geräten müssen Sie beim elektrischen
Anschluss für L und N des Verdichters und L und N der
Steuerung die gleichen Phasen verwenden und mit einem
FI-Schalter absichern.
6
Klemmenbelegung
L N PE
L N PE
L L N PE
WPL 10 ACS | 13
