Installation électrique
Cas d'applications 3
Vous pouvez raccorder la sonde à l'API directement à
l'aide d'un raccordement 0/4-20 mA.
La sonde dispose d'une sortie mA active : la sortie mA
fournit activement un courant de sortie sans qu'une ten-
sion d'alimentation ne soit apportée de l'extérieur. Cette
sortie mA est séparée galvaniquement.
La sortie mA peut être confi gurée via Bluetooth
avec l'application DULCONNEX Blue.
ATTENTION
Risque de destruction des appareils d'analyse
Seuls des appareils d'analyse passifs peuvent être rac-
cordés à la sortie mA. Si la sortie mA est par ex. raccor-
dée à un API, il convient de choisir un type de raccorde-
ment à 4 fi ls vers l'API. Un type de raccordement à 2 fi ls
conduirait à un dysfonctionnement et risquerait même de
détruire les appareils d'analyse.

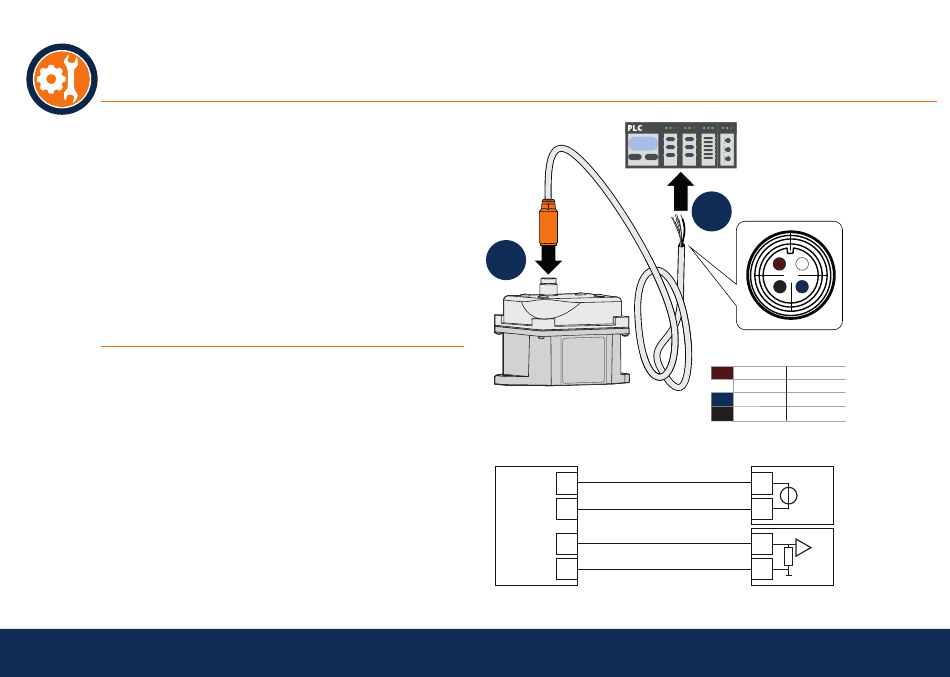

Mode opératoire :
1. Raccorder le câble de raccordement à la sonde (A).
2. Raccorder le câble à l'API (B).
FR
42
A
®
+
Sonde
-
+
Sortie
active
-
B
1
2
4
3
Câble API
1
brun
mA Out -
2 blanc
24 V
3
bleu
GND
4
noir
mA Out +
24 V
blanc
+
bleu
-
noir
+
marron
-
PLC
