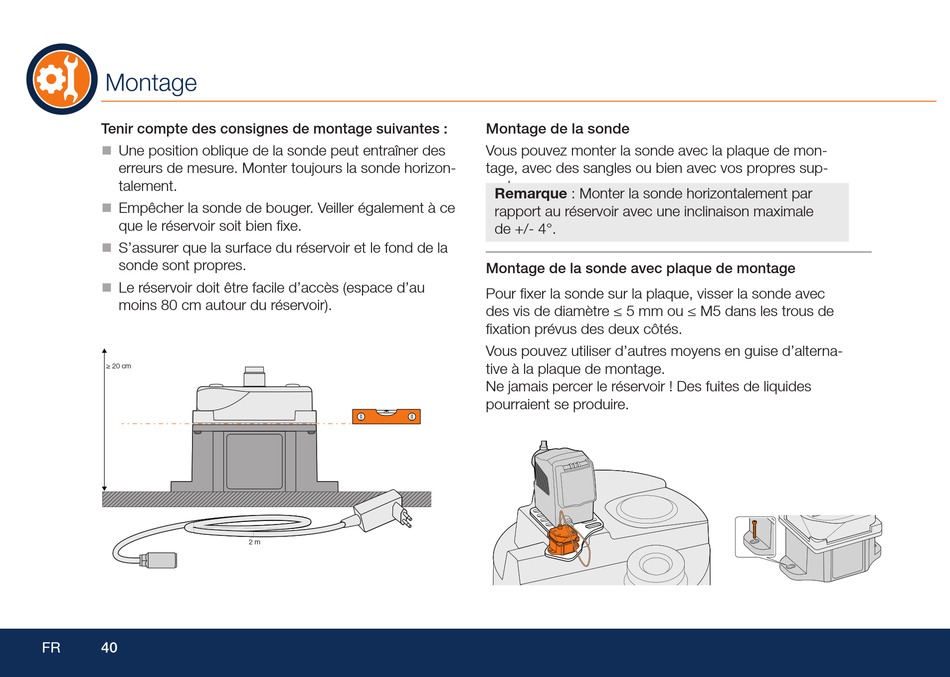

Montage
Tenir compte des consignes de montage suivantes :
Une position oblique de la sonde peut entraîner des
erreurs de mesure. Monter toujours la sonde horizon-
talement.
Empêcher la sonde de bouger. Veiller également à ce
que le réservoir soit bien fi xe.
S'assurer que la surface du réservoir et le fond de la
sonde sont propres.
Le réservoir doit être facile d'accès (espace d'au
moins 80 cm autour du réservoir).
≥ 20 cm
FR
40
2 m
Montage de la sonde
Vous pouvez monter la sonde avec la plaque de mon-
tage, avec des sangles ou bien avec vos propres sup-
ports.
Remarque : Monter la sonde horizontalement par
rapport au réservoir avec une inclinaison maximale
de +/- 4°.
Montage de la sonde avec plaque de montage
Pour fi xer la sonde sur la plaque, visser la sonde avec
des vis de diamètre ≤ 5 mm ou ≤ M5 dans les trous de
fi xation prévus des deux côtés.
Vous pouvez utiliser d'autres moyens en guise d'alterna-
tive à la plaque de montage.
Ne jamais percer le réservoir ! Des fuites de liquides
pourraient se produire.
