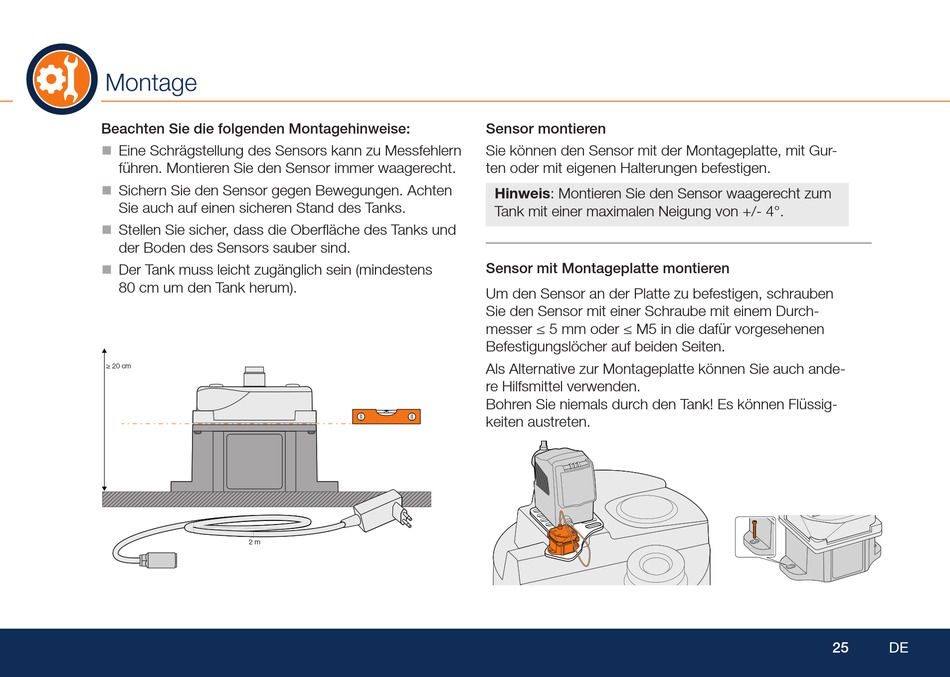

Montage
Beachten Sie die folgenden Montagehinweise:
Eine Schrägstellung des Sensors kann zu Messfehlern
führen. Montieren Sie den Sensor immer waagerecht.
Sichern Sie den Sensor gegen Bewegungen. Achten
Sie auch auf einen sicheren Stand des Tanks.
Stellen Sie sicher, dass die Oberfl äche des Tanks und
der Boden des Sensors sauber sind.
Der Tank muss leicht zugänglich sein (mindestens
80 cm um den Tank herum).
≥ 20 cm
2 m
Sensor montieren
Sie können den Sensor mit der Montageplatte, mit Gur-
ten oder mit eigenen Halterungen befestigen.
Hinweis: Montieren Sie den Sensor waagerecht zum
Tank mit einer maximalen Neigung von +/- 4°.
Sensor mit Montageplatte montieren
Um den Sensor an der Platte zu befestigen, schrauben
Sie den Sensor mit einer Schraube mit einem Durch-
messer ≤ 5 mm oder ≤ M5 in die dafür vorgesehenen
Befestigungslöcher auf beiden Seiten.
Als Alternative zur Montageplatte können Sie auch ande-
re Hilfsmittel verwenden.
Bohren Sie niemals durch den Tank! Es können Flüssig-
keiten austreten.
25
DE
