Vari RBS-700D Bedienungsanleitung

Gestrüppmäher für den mehrzweck-träger raptor hydro
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

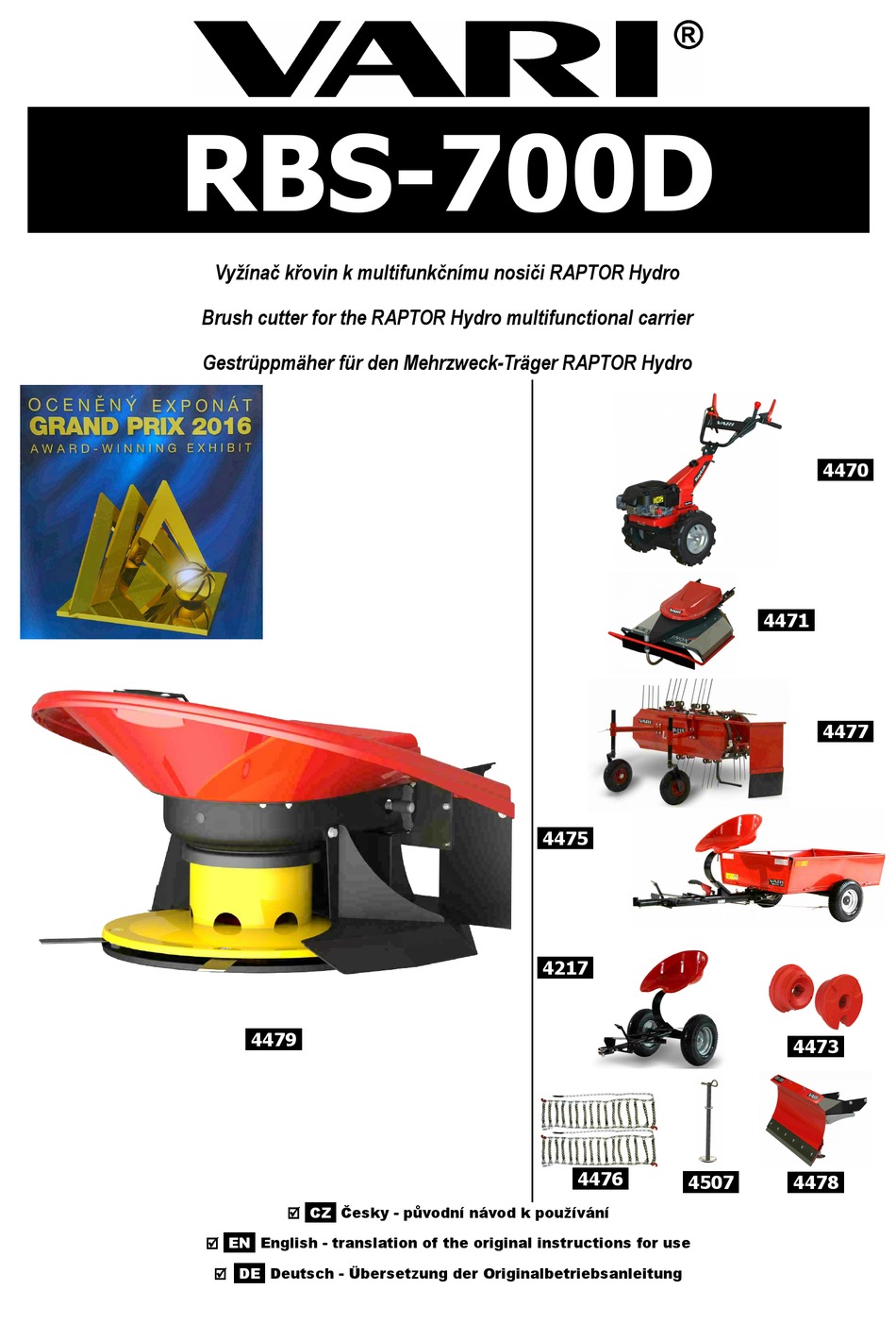

RBS-700D
Vyžínač křovin k multifunkčnímu nosiči RAPTOR Hydro
Brush cutter for the RAPTOR Hydro multifunctional carrier
Gestrüppmäher für den Mehrzweck-Träger RAPTOR Hydro
4479
CZ
Česky - původní návod k používání
EN
English - translation of the original instructions for use
DE
Deutsch - Übersetzung der Originalbetriebsanleitung
4475
4217
4476
4507
4470
4471
4477
4473
4478
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vari RBS-700D

Inhaltszusammenfassung für Vari RBS-700D

  • Seite 1 RBS-700D Vyžínač křovin k multifunkčnímu nosiči RAPTOR Hydro Brush cutter for the RAPTOR Hydro multifunctional carrier Gestrüppmäher für den Mehrzweck-Träger RAPTOR Hydro 4470 4471 4477 4475 4217 4479 4473 4476 4507 4478 Česky - původní návod k používání  English - translation of the original instructions for use ...
  • Seite 29 RBS-700D...

  • Seite 30: De Betriebsanleitung

    Eine völlig neue Klasse des Hydroträgers für anspruchsvolle Benutzer und eine kleine kommunaltechnische Maschine - das ist RAPTOR Hydro von VARI. Die modernen Formteile, die in sich Eleganz, Steifigkeit und Widerstandsfähigkeit vereinen, werden durch zahlreiche, traditionelle Elemente ergänzt, die der Kunde von VARI erwartet.

  • Seite 31: Betriebssicherheit

    RBS-700D Der Hersteller trägt keinerlei Verantwortung für Schäden infolge des unberechtigten Einsatzes oder der unkorrekten Bedienung der Maschine oder für Schäden infolge einer jedweden Abänderung der Maschine ohne Zustimmung des Herstellers sowie infolge der Verwendung anderer als Original-Ersatzteile. 3.2 Betriebssicherheit Die Maschine ist so konzipiert, dass die Bedienung maximal geschützt wird.

  • Seite 32: Lärm- Und Vibrationswerte

    Bei der Arbeit mit Schmierstoffen und beim Waschen der Maschine halten Sie die grundlegenden Regeln der Hygiene sowie die Vorschriften und Gesetze über den Umweltschutz ein. 3.2.2 Lärm- und Vibrationswerte Beschreibung RAPTOR Hydro + RBS-700D Deklarierter Emissionspegel des Schalldruckes A am Arbeitsort der Bedienung 87,0+4,0 [dB] Deklarierter Schalldruckpegel A...

  • Seite 33: Grundlegende Informationen

    2383 Umfangsgeschwindigkeit des Messers 87,3 Flächenleistung der Maschine bis 5 600 Tabelle 22: Technische Daten RBS-700D 3.3.2 Beschreibung der Maschine und ihrer Teile Der Rahmen des Gestrüppmähers RBS-700D besteht aus einem geschweißten Formteil aus Tiefziehstahlblech mit weiteren Teilen für die Lagerung der Welle des Messers, seines Antriebs und für die Befestigung am Mehrzweck-Geräteträger. Verkleidung des Arbeitsbereichs Kunststoffformteil.

  • Seite 34: Betriebsanleitung

    RBS-700D 3.4 Betriebsanleitung 3.4.1 Zusammenbau der Maschine und ihre Inbetriebnahme  Den Zusammenbau der Maschine und die Einweisung, wie die Maschinen zu verwenden ist, verlangen Sie von Ihrem Händler im Rahmen des Vorverkaufsservices!  Sofern Sie sie selbst auspacken und zusammenbauen, arbeiten Sie im Hinblick auf das Gesamtgewicht stets unter Assistenz einer zweiten Person.

  • Seite 35: Anschließen Des Adaptes

    RBS-700D  Beim Anschließen oder Trennen des Adapters haben sich alle sonstigen Personen (insbesondere Kinder) und Tiere außerhalb des Bereiches der Maschine aufzuhalten. Der Bediener darf in der Arbeit erst nach ihrem Verweis in eine sichere Entfernung fortfahren. Für den Anschluss der - aktiven und passiven - vorn getragenen Adapter dienen vier Halterungen mit Innengewinden M10, die sich in den auf Abb.

  • Seite 36: Einsetzen Und Spannen Des Riemens

    RBS-700D 3.4.2.2 Einsetzen und Spannen des Riemens  Sofern Sie den Mehrzweck-Geräteträger vor dem Anschluss des Adapters zur Arbeit mit einem anderen Adapter verwendet haben, kann der Antriebsriemen heiß sein.  Halten Sie den Gashebel stets in der Position STOP! 15.

  • Seite 37: Schalten Der Kupplung Des Adapterantriebs

    RBS-700D 3.4.3.2 Schalten der Kupplung des Adapterantriebs  Die Art der Bedienung ist in der Betriebsanleitung des Mehrzweck-Geräteträgers RAPTOR Hydro erläutert. Den Adapter des Gestrüppmähers starten Sie durch das Drücken des Bedienhebels der Kupplung des Adapterantriebs – siehe Abb. 4 auf Seite 46 .

  • Seite 38: Schnittbreite Der Maschine

    Saison sollten Sie einer unserer autorisierten Werkstätten anvertrauen, ebenso dann, wenn Sie sich Ihrer technischen Fähigkeiten nicht sicher sind.  Ein guter Helfer für das Monitoring der geleisteten Motorbetriebsstunden ist VARI PowerMeter. Dieses Zubehör ist bei jedem VARI-Händler käuflich erhältlich. ...

  • Seite 39: Schärfen, Austausch Des Arbeitswerkzeugs

    RBS-700D WERKZEUG Seitenschlüssel 10 mm – 2x oder Seitenschlüssel 10 mm – 1x und Steckkopf 12-kantig – 1x. Seitenschlüssel oder Steckkopf 13 mm – 1x. Inbus Nr.6. Steckkopf 12-kantig 15 mm – 1x; 16 mm – 1x. Winkelknarre 3/8“. Tabelle 23: Empfohlenes Werkzeug und Zubehör 3.5.2 Schärfen, Austausch des Arbeitswerkzeugs...

  • Seite 40: Wechseln Des Keilriemens

    RBS-700D Sofern der Antrieb des Arbeitswerkzeugs unter Belastung zunehmend aussetzt, ist es möglich, dass der Riemen des Antriebs schlüpft (gleitet). Verfahren siehe Abb. 10 auf Seite 50 . Schließen Sie den Adapter an den Mehrzweck-Geräteträger RAPTOR Hydro an (bzw. Lassen Sie ihn anschließen).

  • Seite 41: Wartungsintervalle

    RBS-700D 3.5.6 Wartungsintervalle Tätigkeit Vor der Verwendung Während der Saison Vor der Einlagerung Kontrolle des festen Sitzes der Immer, wenn aus der Maschine ein Ja, immer Schraubverbindungen ungewöhnliches Geräusch zu vernehmen ist Kontrolle des festen Sitzes der Nach jedem Anstoßen des Messer an ein...

  • Seite 42: Hinweise Zum Bestellen Der Ersatzteile

    RBS-700D Bei der Entsorgung der Maschine nach Ablauf der Lebensdauer empfehlen wir, wie folgt zu verfahren: Demontieren Sie von der Maschine alle wiederverwertbaren Teile. Lassen Sie aus dem Getriebegehäuse und aus dem Motor das Öl in einen geeigneten, verschließbaren Behälter ab und geben Sie es an im Sammelhof ab Demontieren Sie die Teile aus Kunststoff und Buntmetallen.
  • Seite 43 RBS-700D Abb. 6: Anschließen/Trennen des Adapters Abb. 7: Schnittbreite der Maschine Abb. 8: Schmierstellen – Bolzen der Rolle 1) Mutter M10 niedrig 3) Messer 2) Kragenschraube M10x20 4) Messereinlage Abb. 9: Wechseln der Messer Abb. 10: Verfahren bei der Einstellung der Spannrolle Abb.
  • Seite 48 RBS-700D Mu=MAX Mu=MAX F=MAX...
