Anschließen
6.10 Anschluss eines Geschwindigkeitsgebers

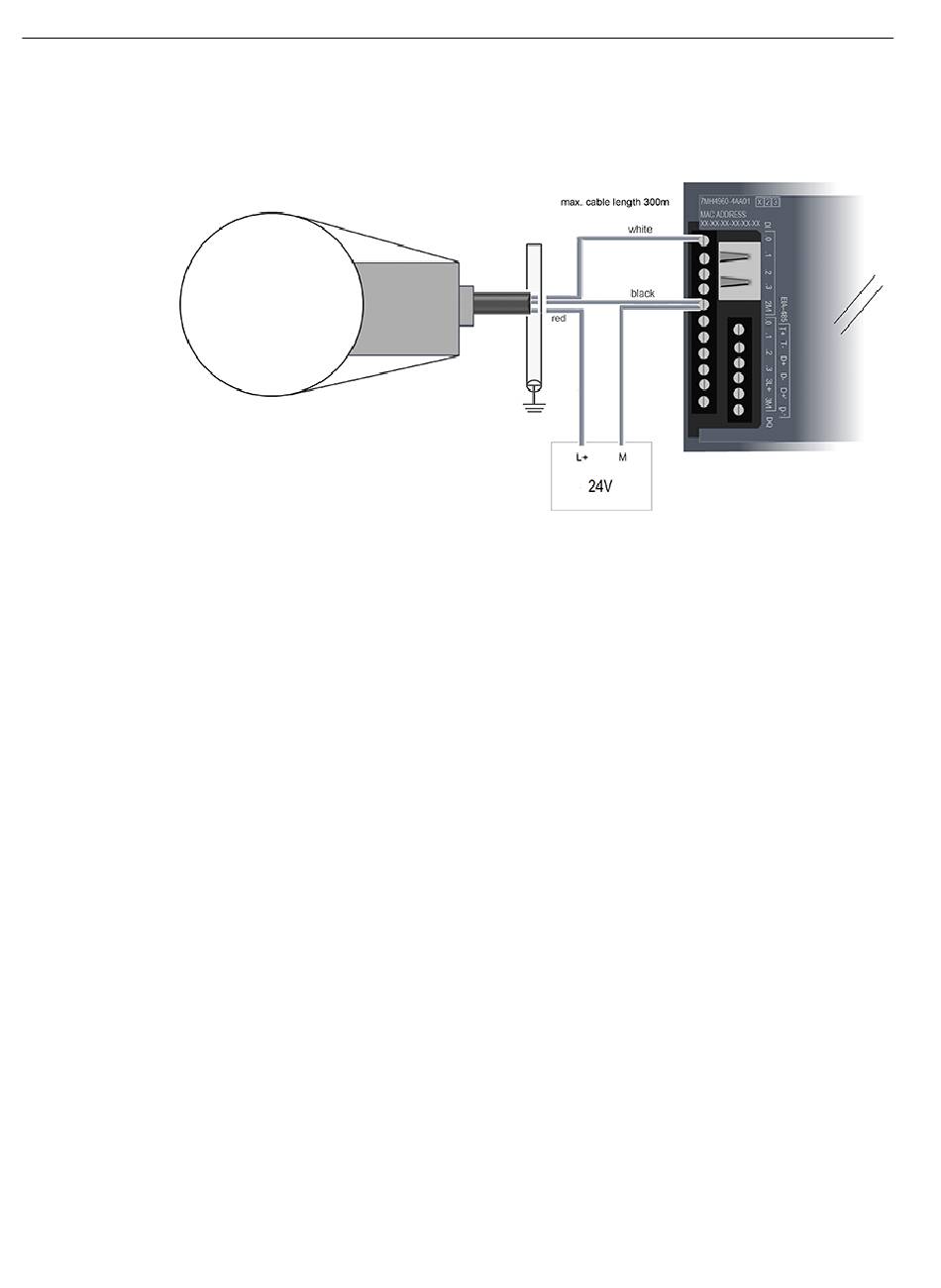

Bild 6-14
6.10.4
WS300 Speed-Sensor an WP241
Der Speed-Sensor WS300 liefert je nach Typ entweder 32, 256, 1000 oder 2000 Pulse pro
Umdrehung. Der benötigte Parameter „Pulse pro Meter" (DR3) muss daher in Abhängigkeit
vom Umfang der Umlenkrolle, an dem der WS300 montiert ist, wie folgt berechnet werden:
● Pulse pro Meter = 32 / u bzw. 256 / u bzw. 1000 / u bzw. 2000 / u
oder alternativ
● Pulse pro Meter = 32 / (π x d) bzw. 256 / (π x d) bzw. 1000 / (π x d) bzw. 2000 / (π x d)
● u = Umfang der Umlenkrolle in Meter (kann leicht mithilfe einer Schnur bestimmt werden!)
● π = 3,1416
● d = Durchmesser der Umlenkrolle in Meter
Für die Berechnungen kann der in WP241 integrierte Taschenrechner (DR21 & DR4)
verwendet werden.
42
WS100 Speed-Sensor an WP241
SIWAREX WP241
Gerätehandbuch, 09/2017, A5E33321842A-03
