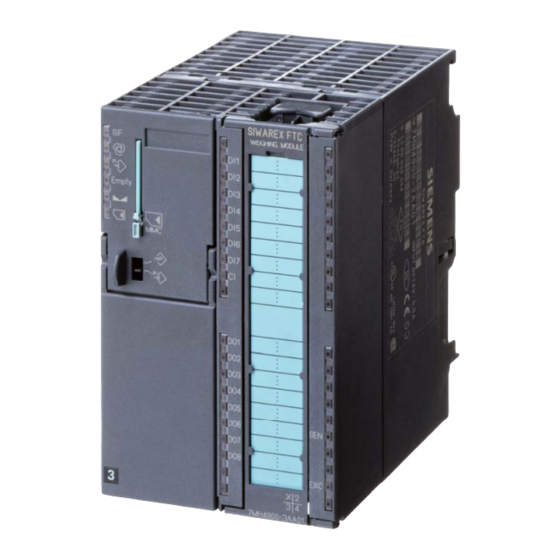

Siemens SIWAREX FTC Kurzanleitung

Wägemodul für differenzialdosier-waagen inbetriebnahme der siwarex ftc mit siwatool ftc_l
Vorschau ausblenden Andere Handbücher für SIWAREX FTC:

Werbung

SIWAREX FTC
Wägemodul für Differenzialdosier-Waagen
Inbetriebnahme der SIWAREX FTC mit SIWATOOL FTC_L
Kurzanleitung
Für Module mit der Bestellnummer 7MH4900-3AA01

Inhaltsverzeichnis

1
HARDWARE UND SOFTWARE VORAUSSETZUNGEN ......................................................... 3
2 INBETRIEBSETZUNG .............................................................................................................. 7
2.1
Ü
BERSICHT ÜBER DIE
2.2
S
SIWATOOL FTC_L S
TART DER
2.3
2.4
2.5
P
ARAMETRIERUNG DER
2.6
2.7
2.8
2.9
2.10
2.11
BETRIEB BEI STÖRUNG ....................................................................................................... 39
3.1
3.2
G
RENZWERTVERLETZUNGEN
4 TRACE-AUFZEICHNUNGEN ZUR OPTIMIERUNG ............................................................... 44
©Siemens AG
SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010
V
ORGEHENSWEISE DER
(DS3)................................................................... 9
(DS19) ............................................................... 19
(DS11) ....................................................................... 22
(DS12).......................................................................... 27
(DS13)..................................................................... 32
(DS20)............................................................................................... 36
V
ERLETZUNG DES
Ü
BERWACHUNG DES
) ............................................................................................... 42
I
........................................... 7
NBETRIEBSETZUNG
........................................................................... 8
(DS6) .............................................................. 16
(DS7)................................................ 17
........................................................ 38
S
T
ABILITÄTKRITERIUMS
D
URCHFLUSSWERTES
........................ 39
(M /M
-
IN
AX
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SIWAREX FTC

  • Seite 1: Inhaltsverzeichnis

    SIWAREX FTC Wägemodul für Differenzialdosier-Waagen Inbetriebnahme der SIWAREX FTC mit SIWATOOL FTC_L Kurzanleitung Für Module mit der Bestellnummer 7MH4900-3AA01 Inhaltsverzeichnis HARDWARE UND SOFTWARE VORAUSSETZUNGEN ............3 2 INBETRIEBSETZUNG ......................7 Ü ........... 7 BERSICHT ÜBER DIE ORGEHENSWEISE DER NBETRIEBSETZUNG SIWATOOL FTC_L S ................
  • Seite 2: Einleitung

    Einleitung SIWAREX FTC ist ein schnelles, präzises und flexibles Wägemodul für die Integration von Bandwaagen, Differenzialdosierwaagen und Schüttstrommessern. Im Folgenden wird die Inbetriebnahme einer Differenzialdosier-Waage (SIWAREX FTC-L) beschrieben. Zweck dieser Dokumentation Diese Anleitung enthält alle Informationen, die Sie für die Inbetriebnahme und die Nutzung des Geräts benötigen.
  • Seite 3: Hardware Und Software Voraussetzungen

    Die folgenden Hardware- und Software-Komponenten sind erforderlich, um eine Waage in SIMATIC zu integrieren: 24V Power supply, S7-300 CPU oder ET200M Station, Memory Card für die CPU, SIWAREX FTC, Schirmauflageelement, Schirmklemmen, SIWATOOL FTC Software, Siwatool- Kabel, PC mit Windows XP oder höher und ein Justagegewicht größer 5% der Summe der Nennlast-Werte aller Wägezellen.
  • Seite 4 Differenzialdosierwaage Justagegewicht Die Betriebsumgebung, siehe untere Abbildung, zeigt folgende Komponenten: PS207 2A Power Supply, ET200M Station oder CPU3xx, SIWAREX FTC Wägebaugruppe SIWAREX FTC Baugruppe Wägezellenkabel ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 5 SIWAREX S7-CPU WEIGHING PS 307 CPU 312 SIWAREX SIEMEN FU / SIMATIC SIMATI S7-300 Geschwindigkeits- Überwachung 6ES7 307-1BA00- 6ES7 7MH 4900 - MPI - Bus 0 – Konfiguration Siwatool Bedienung SIEMENS Panel ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 6 Frontstecker für Wägezellenkabel RS232 -Schnittstelle Anschluss der Wägezellen: Anschluß am Frontstecker Signal Kommentar IOUT+ Analogleitung + IOUT- Analogleitung - SEN+ Fühlerleitung + SEN- Fühlerleitung – SIG+ Messleitung + SIG- Messleitung – EXC+ WZ-Speisung + EXC- WZ-Speisung – ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 7: Übersicht Über Die Vorgehensweise Der Inbetriebsetzung

    Parameter m DS3 können nur geändert werden, wenn der Servicebetrieb eingeschaltet ist. • Der Button “Senden” wird verwendet, um Parameter, die im Siwatool geändert wurden, zur Siwarex FTC Baugruppe zu übertragen. • Die Button “Senden” und “Empfangen” lesen/schreiben ganze Datensätze, und nicht einen einzelnen Parameter.
  • Seite 8: Oftware

    2.2 Start SIWATOOL FTC_L In der SIWATOOL FTC_L Software kann die gewünschte COM-Schnittstelle gewählt werden: Online klicken: Wenn die Kommunikation hergestellt wurde erscheint der Online-Button grau: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 9: Parametrierung Und

    2.3 Parametrierung und Waagen-Justage (DS3) Damit die Siwarex FTC den Gewichtswert und damit den Durchfluss korrekt anzeigt, muss zunächst eine Justage durchgeführt werden. Die einzustellenden Justageparameter befinden sich in dem DS3. Einstellung: Differentialdosierwaage (Entnahme) Die übrigen Parameter können bei der Erst-Inbetriebsetzung belassen werden.
  • Seite 10 „Ziffernschritt für Bereich 1“ ist 0,05 , d.h. die kleinste Gewichtswert-Veränderung ist 0,05 kg „Ziffernschritt für Bereich 1“ ist 1,0 , d.h. die kleinste Gewichtswert-Veränderung ist 1,0 kg Bitte beachten Sie, daß der eingestellte Ziffernschritt von der Genauigkeit der Waage unabhängig ist. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 11 üblicherweise “kg” und „t” Gewichtsfaktor ist üblicherweise „1000“: Großgewichtseinheit = Gewichtseinheit x Gewichtsfaktor Vorgabe des Justagegewichtes, z.B. “100,0“ als Referenz 1 Einstellung des Kennwertbereichs: Dieser Wert ist eine Angabe der Wägezelle. Voreinstellung ist 2 mV/V ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 12 Nachdem die Parameter entsprechend der Waage eingestellt wurden, wird der Service-Betrieb eingeschaltet: Ein Anklicken des Befehls ist ausreichend. Wurde der Servicebetrieb erfolgreich eingeschaltet, erscheint dieses Symbol. Anschließend betätigen Sie bitte den Button Senden, um den DS3 zur Siwarex FTC Baugruppe zu senden. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 13 Stellen Sie sicher, dass die Waage leer ist und führen den Befehl Nullpunkt gültig (3) aus. Anschließend wird das Gewicht wie folgt angezeigt: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 14 Bringen Sie das Justagegewicht auf die Waage auf und führen den Befehl Justagegewicht 1 gültig (4) aus. Justage- gewicht Die Gewichtsanzeige wird nun richtig angezeigt (z.B. 100kg) und die Justage ist hiermit abgeschlossen. Wenn sich das Gewicht nun ändert wird der genaue Gewichtswert angezeigt. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 15 Der Service-Betrieb wird nach erfolgter Justage ausgeschaltet. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 16: Parametrierung Der

    „s“ für Sekunde. Das Nennfüllgewicht muss an die tatsächliche Behälter- Füllmenge angepasst werden. Die übrigen Parameter können bei der Erst-Inbetriebsetzung belassen werden. Anschließend betätigen Sie bitte den Button Senden um den DS6 zur Siwarex FTC Baugruppe zu senden. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 17: S Chnittstellen -Parameter (Ds7)

    2.5 Parametrierung der Schnittstellen-Parameter (DS7) In diesem Datensatz werden die Parameter definiert, die das Verhalten der Siwarex FTC an den Schnittstellen bestimmen. So werden in diesem Datensatz z.B. der Analogausgang (für den Frequenzumrichter), und die Digitalausgänge (für „Dosierung ein“ und „Füllen ein“) definiert.
  • Seite 18 Dieses Bit kann z.B. für ein Befüllventil als verwendet werden. binäres Signal verwendet werden. Die übrigen Parameter können bei der Erst-Inbetriebsetzung belassen werden. Anschließend betätigen Sie bitte den Button Senden um den DS7 zur Siwarex FTC Baugruppe zu senden. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 19: Parametrierung Der

    • der Mindestabstand zwischen den einzelnen Vorgabewerte untereinander beträgt 1% 2. Vorgabe der Zeit, mit der die Siwarex FTC die Stellgröße am Analogausgang ausgibt: Mit dem Parameter Zeit für Anfahren (ms) wird die Zeit eingestellt, wie lange eine Stellgröße am Analogausgang während der Ausführung eines Automatik-Befehls ausgegeben werden soll.
  • Seite 20 Automatik- Befehle. Wird nun ein Automatik-Befehl, wie z.B. Autom. Startup1 (165) oder Autoparameter start (164) ausgeführt, werden am Analogausgang der Siwarex FTC Baugruppe folgende Stromwerte ausgegeben: 1. die erste Stellgröße Output 1 für die Anfahrautom. (0,01%) wird für 20 Sekunden...
  • Seite 21 16 mA 9,6 mA 4 mA 13,6 mA 3. Die Stellgrößen Output 3 für die Anfahrautom. (0,01%) und Output 4 für die Anfahrautom. (0,01%) werden in diesem Beispiel nicht angefahren, da die beiden Parameter-Einstellungen = “0” sind. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 22: Bestimmung Der Gerätekennlinie

    Wertepaare (Stellwert / Durchfluss) werden in dem DS11 automatisch hinterlegt. Während der Ausführung des Befehls Autom. Startup1 (165) werden am Analogausgang der Siwarex FTC Baugruppe die Stellgrößen ausgegeben, die in dem DS19 hinterlegt sind (z.B. 20% und 60%). ©Siemens AG...
  • Seite 23 1. der Behälter wird befüllt: Die Behälter-Befüllung sollte möglichst größer als 90% sein, sie muß jedoch größer sein wie der Einschaltgrenzwert zum Nachfüllen (=Parameter Start Nachfüllen aus DS6). Hier kann der aktuelle Behälter- Füllgrad beobachtet werden. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 24 2. die Austragsschnecke wird mit Material befüllt: 3. der Befehl Autom. Startup1 (165) wird ausgeführt: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 25 . Während der Befehlsbearbeitung ist das Bit Anfahrautomatik im DS32 gesetzt: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 26 Nach Beendigung der Befehlsausführung, d.h. nach dem Anfahren der im DS19 hinterlegten Stellgrößen, und dem Empfangen des DS11 mit Empfangen, kann die aufgenommene Gerätekennlinie im DS11 betrachtet werden: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 27: Bestimmung Der Pid P

    Stabilitätskriterien (DS6) • Während der Ausführung des Befehls Autoparameter start (164) werden am Analogausgang der Siwarex FTC Baugruppe die Stellgrößen ausgegeben, die in dem DS19 hinterlegt sind (z.B. 20% und 60%). Der Befehl Autoparameter start (164) wird ausgeführt: ©Siemens AG...
  • Seite 28 Während der Befehlsbearbeitung ist das Bit Anfahrautomatik im DS32 gesetzt: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 29 Nach Beendigung der Befehlsausführung, d.h. nach dem Anfahren der im DS19 hinterlegten Stellgrößen und dem Empfangen der DS12, DS10 bzw. DS6 können die aufgenommenen Parameter betrachtet werden: DS6: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 30 DS10: DS12: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 31 FTC Baugruppe durch die Auto-Parametrierung veränderten Datensätze in die Siwatool-Software einzulesen. Nach dem Empfangen aller Daten in die Siwatool-Software sind die angezeigten Siwatool- Parameterwerte wieder konform zu den in der FTC Baugruppe abgelegten Parameterwerte. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 32: Bestimmung Der Materialkennlinie

    Die einzelnen Punkte der Kennlinie können erneut korrigiert werden, damit die Kennlinie aktuell den Materialeigenschaften entspricht. Im Folgenden wird die Materialkennlinie aufgenommen. Gehen Sie bitte wie folgt vor: 1. der Behälter wird größer einer Füllmenge von 90% befüllt: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 33 Hier kann die aktuelle Behälter-Füllmenge beobachtet werden. 2. Die Dosierung wird gestartet mit Dosieren (auto/vol.) ein (157) oder Dosieren (auto/grav.) ein (158): Dosierstart, volumetrisch oder gravimetrisch ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 34 5. Beim Durchfahren der 50%-Füllmengenanzeige, wird der Befehl Faktor 50% gültig (178) ausgeführt. 6. Beim Durchfahren der 30%-Füllmengenanzeige, wird der Befehl Faktor 30% gültig (177) ausgeführt. 7. Beim Durchfahren der 10%-Füllmengenanzeige, wird der Befehl Faktor 10% gültig (176) ausgeführt. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 35 Nach Beendigung der Befehlsausführungen, und dem Empfangen des DS13 mit Empfangen, können die aufgenommenen Parameter betrachtet werden: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 36: Sollwert -Vorgabe

    DS20: Vorgabe des Durchfluss-Sollwerts: Durchfluss-Sollwert als Mengenvorgabe pro Zeiteinheit (Zeitheit: Def. im DS6) Durchfluss-Sollwert als %-Wert des Nenndurchflusses (Nenndurchfluss: Def. im DS6) Anschließend betätigen Sie bitte den Button Senden, um den DS20 zur Siwarex FTC Baugruppe zu senden. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 37 DS6: Vorgabe der Zeiteinheit und Nenndurchfluss: Die Zeiteinheit des Durchfluss- Sollwerts wird im DS6 angegeben. Der Nenndurchfluss wird im DS6 angegeben. ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 38: Speicherung Der Parametrier-Daten In Eine Datei

    2.11 Speicherung der Parametrier-Daten in eine Datei Mit dem Befehl Alle Daten empfangen werden alle Parameter von der Siwarex FTC Baugruppe zum PC übertragen: Während der Datenübertragung von der SIWAREX FTC Baugruppe zum PC erscheint folgende Meldung: Speichern Sie die Daten in eine SIWATOOL FTC Datei: ©Siemens AG...
  • Seite 39: Betriebsart-Umschaltung Vom Gravimetrischen In Den Volumetrischen Betrieb Bei Störung

    (Min/Max-Grenzwertverletzung bzw. max. Durchflussänderung) 2) Durchflusswert 3.1 Volumetrischer Betrieb durch Verletzung des Stabilitätskriteriums Durch Erkennen einer Verletzung des Stabilitätskriteriums schaltet die Siwarex FTC Baugruppe in den volumetrischen Betrieb um. Eine Erkennung der Verletzung des Stabilitätskriteriums erfolgt wie folgt: Der abnehmende Waagen-Gewichtsverlauf während einer Dosierung wird über ein Stabilitätsfenster überwacht.
  • Seite 40 Die Funktionsweise des Stabilitätsfensters veranschaulicht auch die folgende Abbildung: Bei einer Verletzung des Stabilitätskriteriums wird das Stabilitätsstatusbit Durchfluss stabil im DS32 zurückgesetzt: Stabilitätsstatus im DS32 ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 41 Störungsduldungszeit aus DS10) zurückgesetzt, wird in den volumetrischen Betrieb unter Beibehaltung des Stellwertes umgeschaltet. Die Überwachung des Stabilitätskriteriums ist durch die Siwarex FTC Baugruppe immer aktiv, und läßt sich nicht deaktivieren. Die zur Erkennung einer Verletzung des Stabilitätkriteriums und der Umschaltung in den volumetrischen Betrieb benötigten Parameter...
  • Seite 42: Volumetrischer Betrieb Durch

    3.2 Volumetrischer Betrieb durch Überwachung des Durchflusswertes (Min/Max-Grenzwertverletzungen) Es können neben der Kontrolle des Stabilitätskriteriums durch die Siwarex FTC Baugruppe weitere Umschaltbedingungen in den volumetrischen Betrieb durch den Anwender festgelegt werden. Diese Umschaltbedingungen vom gravimetrischen in den volumetrischen Betrieb können im DS12 bei Bedarf festgelegt werden: 1.
  • Seite 43 Stellwertvorgabe durch die Kombination aus der Geräte- und Materialkennlinie (=Umschaltung nach Materialkennlinie) erfolgen. Umschaltbedingung in Bezug auf den Nenndurchfluss aus DS6 Umschaltbedingung in Bezug auf den Solldurchfluss aus DS10 Umschaltbedingung in Bezug auf den Nenndurchfluss aus DS10 ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 44: Trace-Aufzeichnungen Zur Optimierung

    RAM der Siwarex FTC Baugruppe geschrieben, und anschließend nach Excel ausgelesen. Vorbereitung für eine Trace-Aufzeichnung: Zuerst muss der DS7 mit dem Button Empfangen aus der Siwarex FTC Baugruppe in die Siwatool- Software eingelesen werden: Anschließend sind folgende Einstellungen zu wählen: Angabe in 10ms x n, z.B.
  • Seite 45 Trace-Aufzeichnung ins Excel (oder *.csv-Datei) exportieren: Nach Betätigung des Buttons Empfangen können im DS123 die aufgenommenen Trace-ID- Nummern angesehen werden. In diesem Beispiel wurden Traces aufgenommen mit den ID-Nummern „0“ bis „336“: älteste Trace-ID-Nummer jüngste Trace-ID-Nummer ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
  • Seite 46 Hierzu sind nach Betätigung des Buttons Export nach Excel (oder Export in Datei) die aufgenommenen Trace-ID Nummern anzugeben. In diesem Beispiel die Zahlen „0“ und „336“. Anschließend wird der Daten-Export angestoßen mit dem Button Export starten. älteste Trace-ID-Nummer jüngste Trace-ID-Nummer Anschließend können die Daten im Excel analysiert werden: ©Siemens AG SIWAREX_FTC_L_Kurzanleitung_V3.1.doc; 05/2010...
