3. Für die angegebenen Leitungen sind verdrillte Adernpaare notwendig, die zusätzlich
geschirmt sind:
– Fühlerleitung (+) und (-)
– Messspannungsleitung (+) und (-)
– Speisespannungsleitung (+) und (-)

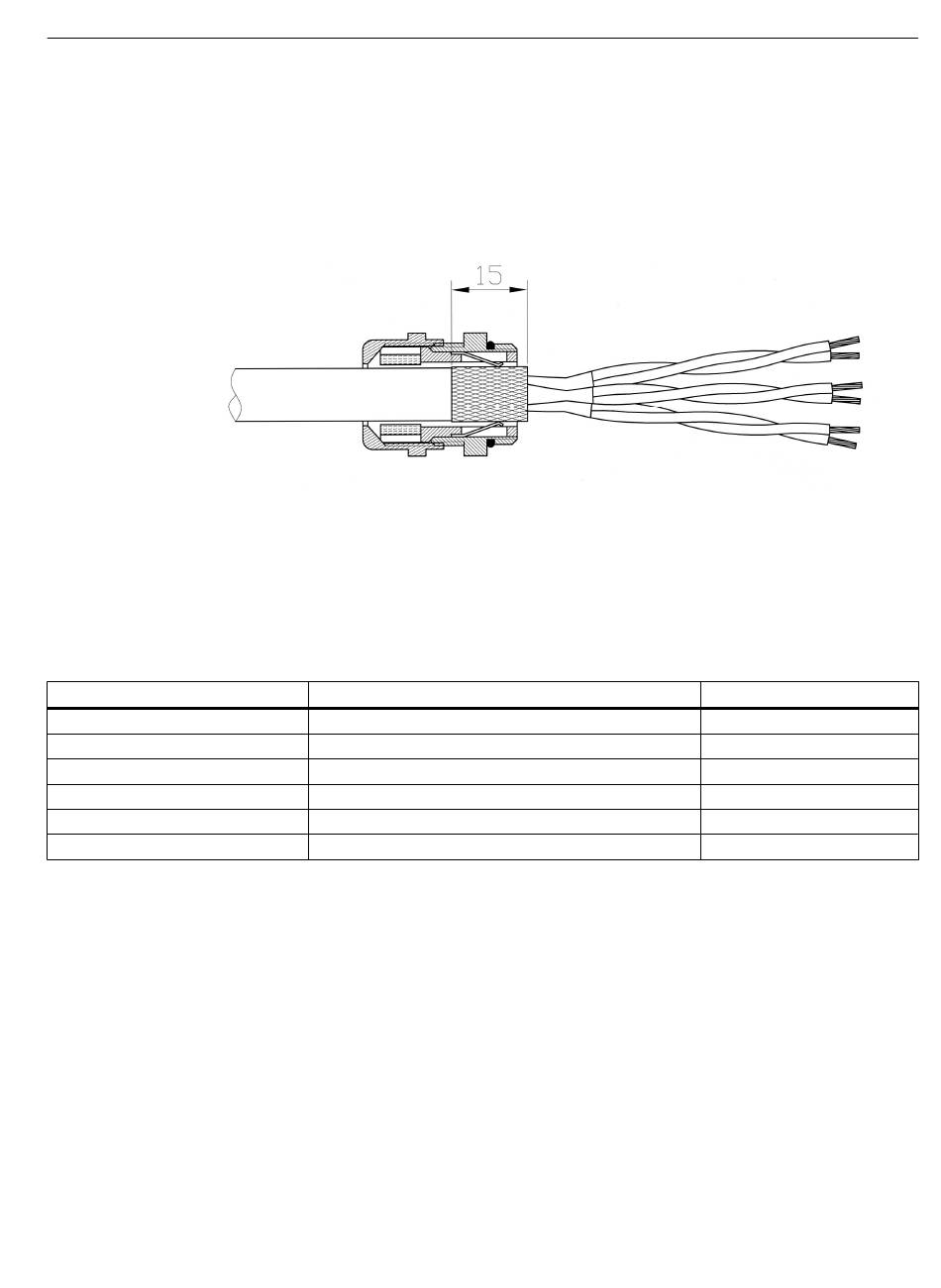

Bild 6-4
Verwenden Sie, die in Kapitel Zubehör (Seite 167) genannten Kabel.
4. Unmittelbar in der Nähe der SIWAREX WP321 muss der Schirm auf Masse aufgelegt
werden.
Die maximale Entfernung zwischen der SIWAREX WP321 und der Wägezelle gilt bei
Verwendung der empfohlenen Kabel.
Beschriftung
Sig-
Sig+
Sen-
Sen+
Exc-
Exc+
SIWAREX WP241
Gerätehandbuch, 09/2017, A5E33321842A-03
Schirmung in der Verschraubung
Funktion
Wägezelle Messleitung -
Wägezelle Messleitung +
Wägezelle Senseleitung -
Wägezelle Senseleitung +
Wägezelle Speisung -
Wägezelle Speisung +
Anschließen
6.3 Anschluss der Wägezellen
Anschlusspin
2
1
4
3
6
5
31
