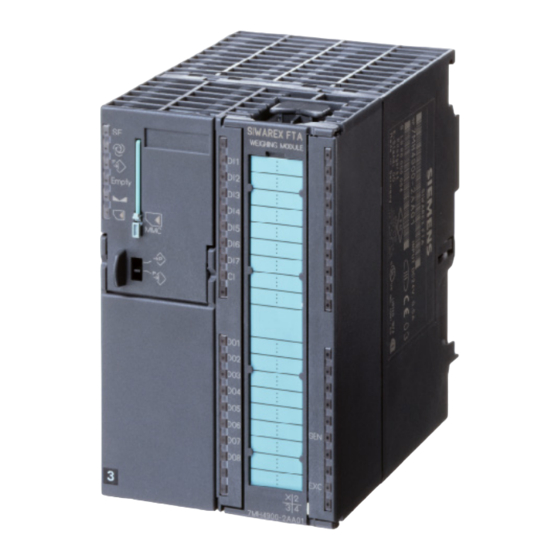

Siemens SIWAREX FTA Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Messgeräte
  5. SIWAREX FTA
  6. Kurzanleitung
Siemens SIWAREX FTA Kurzanleitung

Siemens SIWAREX FTA Kurzanleitung

Dosierstation
Vorschau ausblenden Andere Handbücher für SIWAREX FTA:
Inhaltsverzeichnis

Werbung

Quicklinks

Inbetriebnahme einer SIWAREX FTA Dosierstation mittels
SIWATOOL.
Kurzanleitung
Für Module mit der Bestellnummer 7MH4900-2AA01

Inhaltsverzeichnis

1
Einleitung........................................................................................
2
DS4 Basisparameter..........................................................................
3
DS7 Schnittstellen ..........................................................................
4
DS20 Eingabe der zu dosierenden Menge ................................. .........
5
DS 22 Wägeparameter 1 ..................................................................
6
DS 23 Wägeparameter 2 ..................................................................
7
DS 31 Prozesswerte ......................................................................................
©Siemens AG
SIWAREX_FTA_Dosieren_Siwatool_V3.0.doc, 08/2009
2
3
4
5
6
8
9
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIWAREX FTA

Inhaltszusammenfassung für Siemens SIWAREX FTA

  • Seite 1: Inhaltsverzeichnis

    Inbetriebnahme einer SIWAREX FTA Dosierstation mittels SIWATOOL. Kurzanleitung Für Module mit der Bestellnummer 7MH4900-2AA01 Inhaltsverzeichnis Einleitung…………………………...…………………………………….………… DS4 Basisparameter.…………..………………………………………………. DS7 Schnittstellen ………………………………………...…………………..… DS20 Eingabe der zu dosierenden Menge …………………………… ……… DS 22 Wägeparameter 1 ………………………………………………………… DS 23 Wägeparameter 2 ………………………………………………………… DS 31 Prozesswerte ..................

  • Seite 2: Einleitung

    1 Einleitung Grundlage für die Verwendung dieser Anleitung ist die erfolgte Justage der SIWAREX FTA gemäß der ebenfalls vorhandenen Kurzanleitung. Sollte Ihnen diese nicht vorliegen, so downloaden Sie bitte die Anleitung „SIWAREX_FTA_Kurzanleitung“. Kontaktinformationen finden Sie auf der letzten Seite dieser Dokumentation.

  • Seite 3: Ds4 Basisparameter

    In diesem Beispiel wird die Funktion „Dosieren (additiv) ohne anschließendes Entleeren“ gewählt. Die Waage dosiert Einzelmengen im Einzelvorgang. Das Entleeren der Waage gehört nicht zum Arbeitszyklus. Das Nettogewicht nimmt mit zunehmender Belastung auf der Waage zu. Den Wägeverlauf verdeutlicht das folgende Bild ©Siemens AG SIWAREX_FTA_Dosieren_Siwatool_V3.0.doc, 08/2009...

  • Seite 4: Ds7 Schnittstellen

    SIWAREX FTA den Zustand „leer“ feststellt und als Statusinformation ausgibt. Abschließend bitte den Befehl „Senden“ drücken. 3 DS 7 Schnittstellen Im DS 7 werden die Parameter definiert, welche das Verhalten der SIWAREX FTA an den Schnittstellen bestimmen. Wenn eine Schnittstelle nicht verwendet wird, können die Defaultwerte belassen werden.

  • Seite 5: Ds20 Eingabe Der Zu Dosierenden Menge

    4 DS20 Eingabe der zu dosierenden Menge Das sich häufig im Prozess ändernde Sollgewicht wird über den DS20 an die Waage übergeben. In der Regel wird das Sollgewicht bei Materialwechsel geändert. Vorgehensweise: Eingabe des Sollgewichts Abschließend bitte den Befehl „Senden“ drücken. ©Siemens AG SIWAREX_FTA_Dosieren_Siwatool_V3.0.doc, 08/2009...

  • Seite 6: Ds 22 Wägeparameter 1

    Die sich häufig im Prozess ändernden Wägeparameter sind im DS 22 zusammengefasst. In der Regel werden diese Parameter bei einem Materialwechsel geändert und erneut an die SIWAREX FTA übertragen. Für die Toleranzauswertung können 4 Werte vorgegeben werden. Die Werte sind so festzulegen, dass TO2 > TO1 und TU2 > TU1 sind.
  • Seite 7 Grobsignals bis zum Abschalten des Feinsignals) dosiert wird. Der vorgegebene Wert soll so bemessen sein, dass der Materialfluss sich bis zum Abschalten des Feinsignals stabilisieren kann. Daraus kann der Grobabschaltpunkt wie folgt berechnet: Grobabschaltpunkt = Sollwert – Feingewicht – Nachlaufgewicht ©Siemens AG SIWAREX_FTA_Dosieren_Siwatool_V3.0.doc, 08/2009...

  • Seite 8: Ds 23 Wägeparameter 2

    Gewichtsermittlung wird für die Dauer der angegebenen Sperrzeit ausgeblendet Die vorzeitige Abschaltung des Grob bzw. Feinsignals kann dadurch vermieden werden. DS 23 - Auswahl Reglertyp In SIWAREX FTA sind zwei Regler integriert: Proportionalregler zum korrigieren der Vorgabe für das...

  • Seite 9: Ds 31 Prozesswerte

    Hier wird die automatischen Optimierung der Dosierung erläutert, Sie brauchen keine Parameter einzugeben. Aktuelles Nachlaufgewicht Das momentan verwendete Nachlaufgewicht. 5.20.3 DS 31 - Aktuelles Aktuelles Feingewicht Das momentan von SIWAREX FTA verwendete Feingewicht + (A-S)n x C/100% (n+1) Nachlaufgewicht für die nächste Wägung (n+1) Nachlaufgewicht der letzten Wägung...
  • Seite 10 Website: www.siemens.de/siwarex Copyright Statement All rights reserved by Siemens AG Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM- Eintragung.
