Kommunikation
11.1 Integration in SIMATIC S7-1200

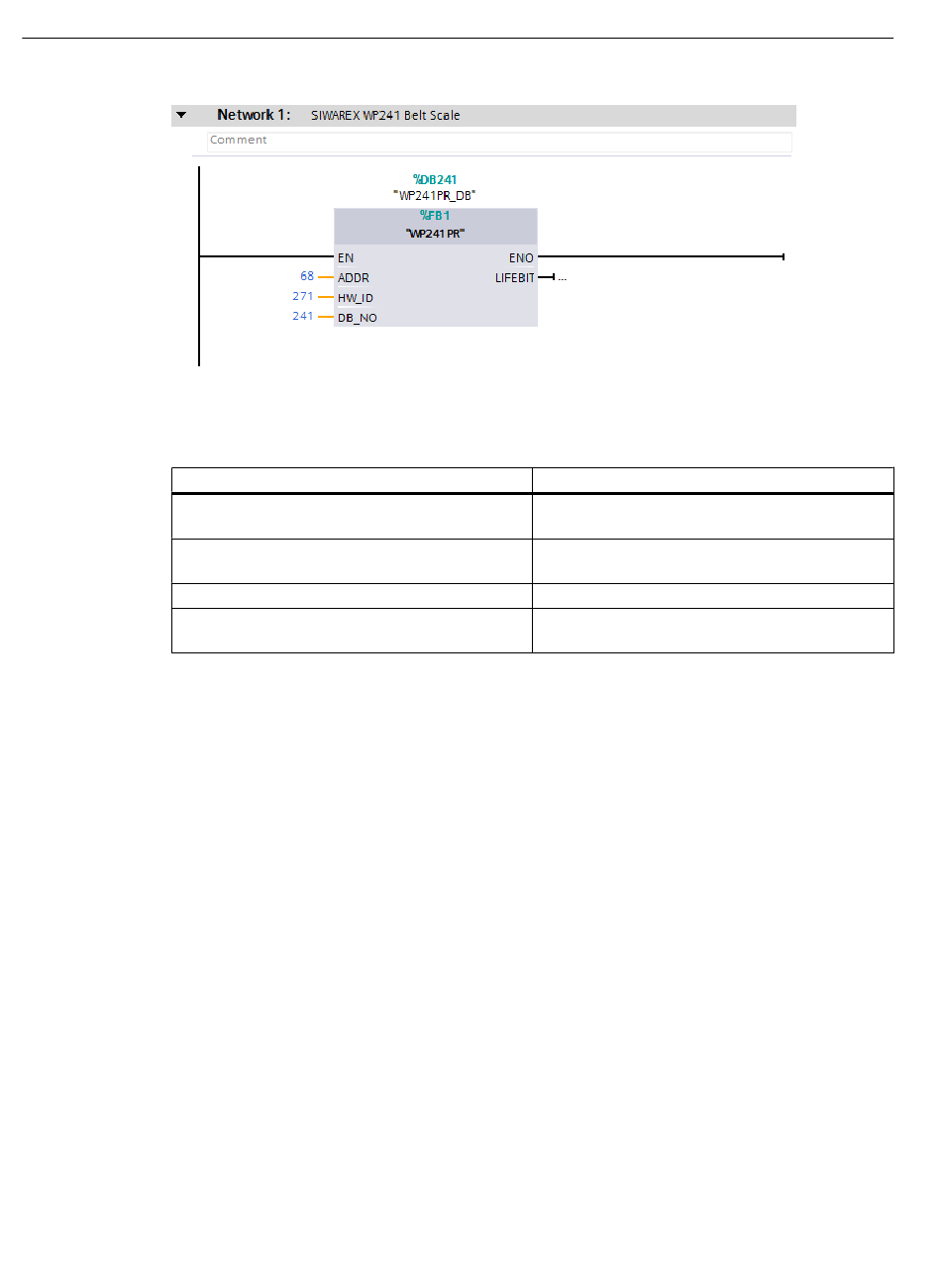

Bild 11-5
Funktionsbaustein-Parameter
ADDR
HW_ID
DB_NO
LIFEBIT
Der generierte Instanz-DB (hier DB241) beinhaltet sowohl sämtliche Datensätze der WP241,
als auch alle notwendigen Parameter zum Austausch der Daten zwischen CPU und
Wägemodul.
Für jedes Wägemodul muss ein eigener FB-Aufruf im Anwenderprogramm erfolgen. Hierdurch
erhält jede Waage einen eigenen Instanz-DB, der die jeweiligen Parameter der Waage
bereitstellt. Für jeden Aufruf müssen die Ein- und Ausgangsparameter des FB an die jeweilige
WP241 angepasst werden.
11.1.5
Arbeiten mit dem Funktionsbaustein
Datensätze in SIWAREX Wägebaugruppen
Alle Parameter in SIWAREX Wägebaugruppen sind in Datensätze gegliedert. Diese
Datensätze sind als zusammenhängende Pakete anzusehen und können jeweils nur als
komplettes Paket in die CPU gelesen bzw. in die SIWAREX geschrieben werden. Das Lesen
oder Schreiben eines einzelnen Parameters innerhalb eines Datensatzes ist nicht möglich.
Eine Beschreibung aller Datensätze sowie deren Parameter finden Sie in Kapitel →
Waagenparameter und Funktionen der Bandwaage (Seite 71).
Das Lesen und Schreiben von Datensätzen erfolgt durch spezielle Befehlscodes, die mit drei
nach Priorität behandelter Befehlsfächern innerhalb des Instanz-DB abgesetzt werden können:
148
Aufruf des Bausteins WP241PR im Anwenderprogramm
Beschreibung
Anfangsadresse WP241 (siehe → Anlegen der
Hardwarekonfiguration (Seite 145))
HW-Kennung WP241 (siehe → Anlegen der Hard‐
warekonfiguration (Seite 145))
Nummer des FB-eigenen Instanz-DB
Optionales Status-Bit nutzbar zur Überwachung
der Kommunikation
Gerätehandbuch, 09/2017, A5E33321842A-03
SIWAREX WP241
