Installation und Montage
4.3
Achten Sie darauf, dass das Messseil immer durch den Federmotor gespannt ist, um ein Abspringen von der
Seiltrommel zu vermeiden.

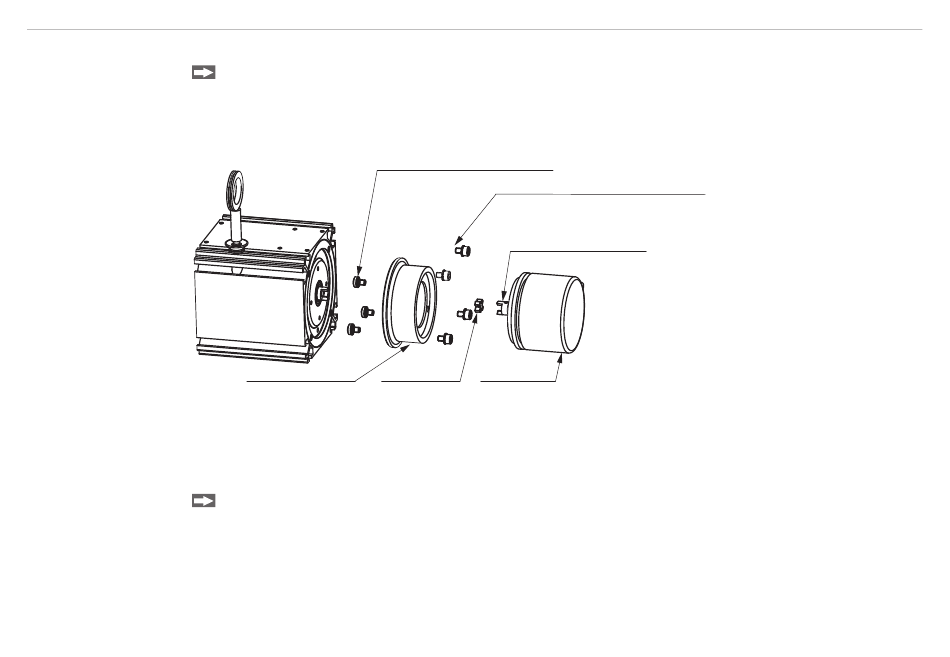

Abb. 3 Montage von Flansch und Encoder
i
Der Flansch wird an der Seilzug-Mechanik mit vier radialen Schrauben befestigt.
wireSENSOR, WDS P85 Mechanik
Encodermontage
Montieren Sie den Encoder und den Flansch. Beachten Sie die Montagehinweise des Encoderherstel-
lers.
3xM4 Schrauben DIN7985
mit Fächerscheiben
Elastomer-
Synchroflansch
Kupplung
Die Encoderwelle darf während der Montage nicht gedreht werden!
Beachten Sie die Montagehinweise des Encoder-Herstellers.
Montieren Sie die Gruppe Encoder/Flansch an der Seilzug-Mechanik.
4xM4 Zylinderschrauben
DIN912, mit Fächerscheiben
Kupplung Rotex GS
mit Gewindestift M3
Drehgeber
Seite 14
