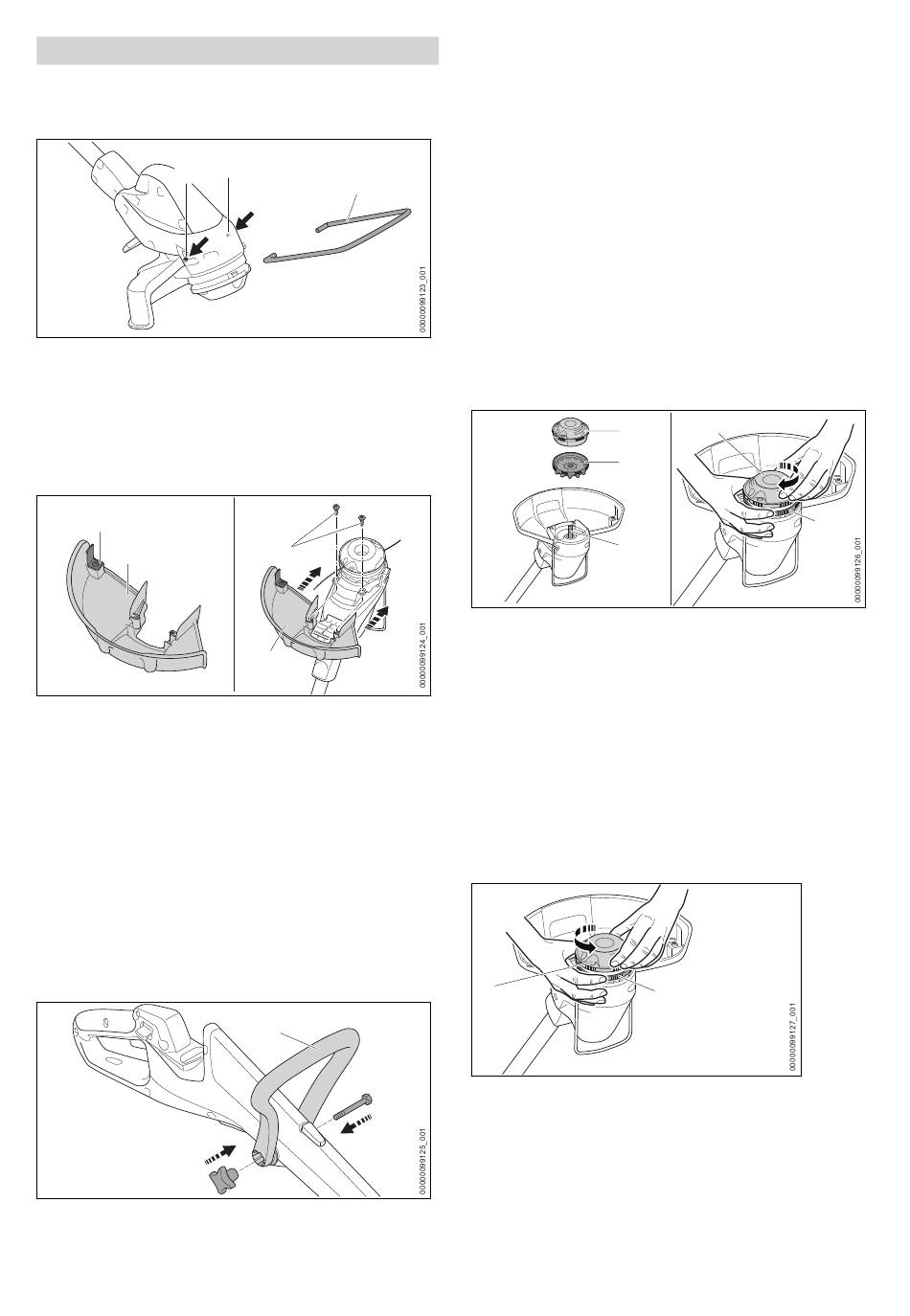

7 Smontování vyžínače
7 Smontování vyžínače
7.1 Montáž distančního kusu
► Vypněte vyžínač a vyjměte akumulátor.
2
► Konce distančního kusu (1) vsaďte do
otvorů (2) v tělese stroje.
Distanční kus (1) se nemusí opět demontovat.
7.2 Montáž ochranného krytu
► Vypněte vyžínač a vyjměte akumulátor.
1
2
Odřezávací nůž (1) je již do ochranného krytu (2)
vestavěn a nesmí být demontován.
► Nasuňte ochranný kryt (2) až na doraz do
vodítek na tělese.
Ochranný kryt (2) leží v jedné rovině s těle‐
sem.
► Šrouby (3) zašroubujte a utáhněte.
Ochranný kryt (2) nesmí být opětně demontován.
7.3 Montáž kruhové trubkové ruko‐
jeti
► Vypněte vyžínač a vyjměte akumulátor.
1
► Kruhovou trubkovou rukojeť (2) vyrovnejte tak,
aby se vybrání pro hvězdicovou roubíkovou
0458-039-9801-A
2
1
3
2
2
3
matici (1) nacházelo vpravo od ovládací ruko‐
jeti.
► Ramena kruhové trubkové rukojeti (2) roz‐
tlačte od sebe a kruhovou trubkovou ruko‐
jeť (2) nasaďte na ovládací rukojeť tak, až se
kruhová trubková rukojeť (2) zajistí.
► Šroub (3) prosuňte otvorem.
► Hvězdicovou roubíkovou matici (1) našrou‐
bujte a utáhněte.
Kruhová trubková rukojeť (2) nemusí být opět
demontována.
7.4 Montáž a demontáž žací hlavy
7.4.1 Montáž žací hlavy
► Vypněte vyžínač a vyjměte akumulátor.
1
2
3
► Kolo ventilátoru (2) nasuňte na hřídel (3) tak,
aby lopatky kola ventilátoru (2) směřovaly
dolů.
Pokud není kolo ventilátoru namontováno,
nebude elektromotor dostatečně chlazen a
vyžínač se bude během práce vypínat.
► Kolo ventilátoru (2) pevně držte rukou.
► Žací hlavu (1) nasaďte na hřídel (3) a rukou jí
otáčejte ve směru chodu hodinových ručiček a
pevně ji utáhněte.
7.4.2 Demontáž žací hlavy
1
► Vypněte vyžínač a vyjměte akumulátor.
► Kolo ventilátoru (2) pevně držte rukou.
► Žací hlavu (1) vyšroubujte v protisměru chodu
hodinových ručiček.
► Kolo ventilátoru sejměte.
česky
