Antriebsmotor - Permobil C350 Servicehandbuch

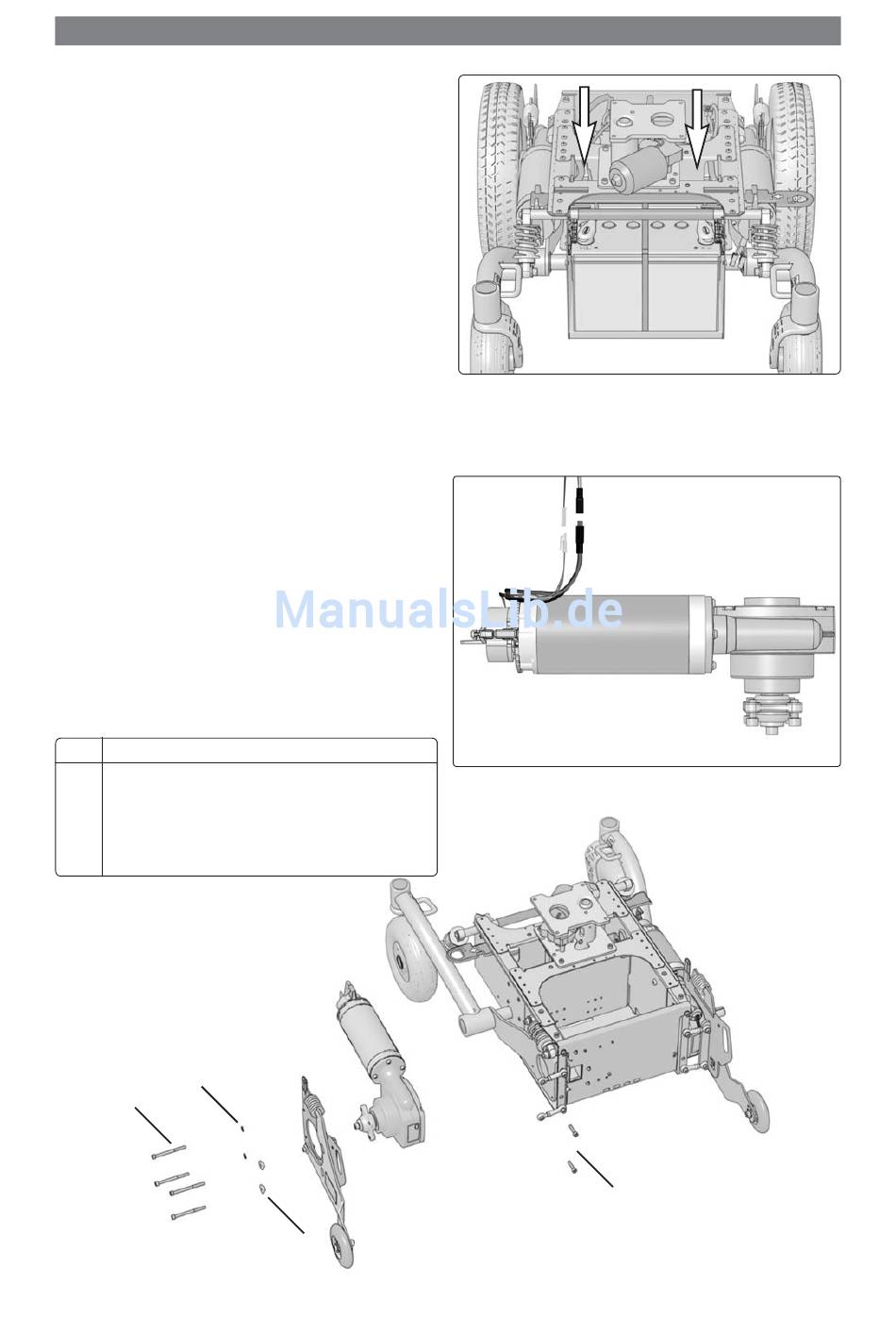

Antriebsmotor

Demontage
1. Sitz nach oben fahren, elektrische Sitzhöhen-
verstellung in oberste Position, feststehendes
Sitzrohr in Serviceposition, siehe Seite 28.
Wenn sich die elektrische Sitzhöhenverstel-
lung nicht mehr normal einstellen läßt, weil die
Batterien leer sind oder das Stellgerät defekt
ist, kann der Sitz manuell gehoben/gesenkt
werden, siehe Seite 26.
2. Hauptschalter an der Steuerung ausschalten.
3. Demontage der
siehe Seite 8.
4. Entsprechende Seite des Rollstuhls aufbocken.
5. Hinterrad an der entsprechenden Seite
demontieren, siehe Seite 12.
6. Kabel der Magnetbremse und des Antriebsmo-
tors an den Kabelkontakten trennen. Diese
befinden sich an der Innenseite des Fahrge-
stells neben der Sitzhöhenverstellung/dem
Sitzrohr, siehe Abbildung.
7. Anschlusskabel durch die Kabeldurchführung
des Fahrgestells führen.
8. Die beiden äußeren Schrauben (4) der
Parallelstreben demontieren, siehe nach-
stehende Abbildung.
9. Die vier Befestigungsschrauben (1) für das
Getriebe des Antriebsmotors und die Stützrä-
derbefestigungen demontieren, siehe nachste-
hende Abbildung.
Montage
Die Montage erfolgt in umgekehrter Reihenfolge.
Pos.
1 Inbusschraube ISO 4762 M6x70 8.8 Fe/Zn 5 C1
2 Beilagscheibe, ISO 7089 6 200 HV Fe/Zn 5
C1(6,4x12x1,6)
3 Distanzstück
4 Inbusschraube, ISO 4762 M5x16 8.8 Fe/Zn 5 C1
2
1
Fahrgestellabdeckungen,
Beschreibung
3
Antriebsmotor und Getriebe.
Der Kabelkontakt der Magnetbremse und des
Antriebsmotors ist an der Innenseite des
Fahrgestells neben der Sitzhöhenverstel-
lung/dem Sitzrohr angebracht.
Antriebsmotor und Magnetbremse mit Kabel.
25
Antriebsmotor
4
