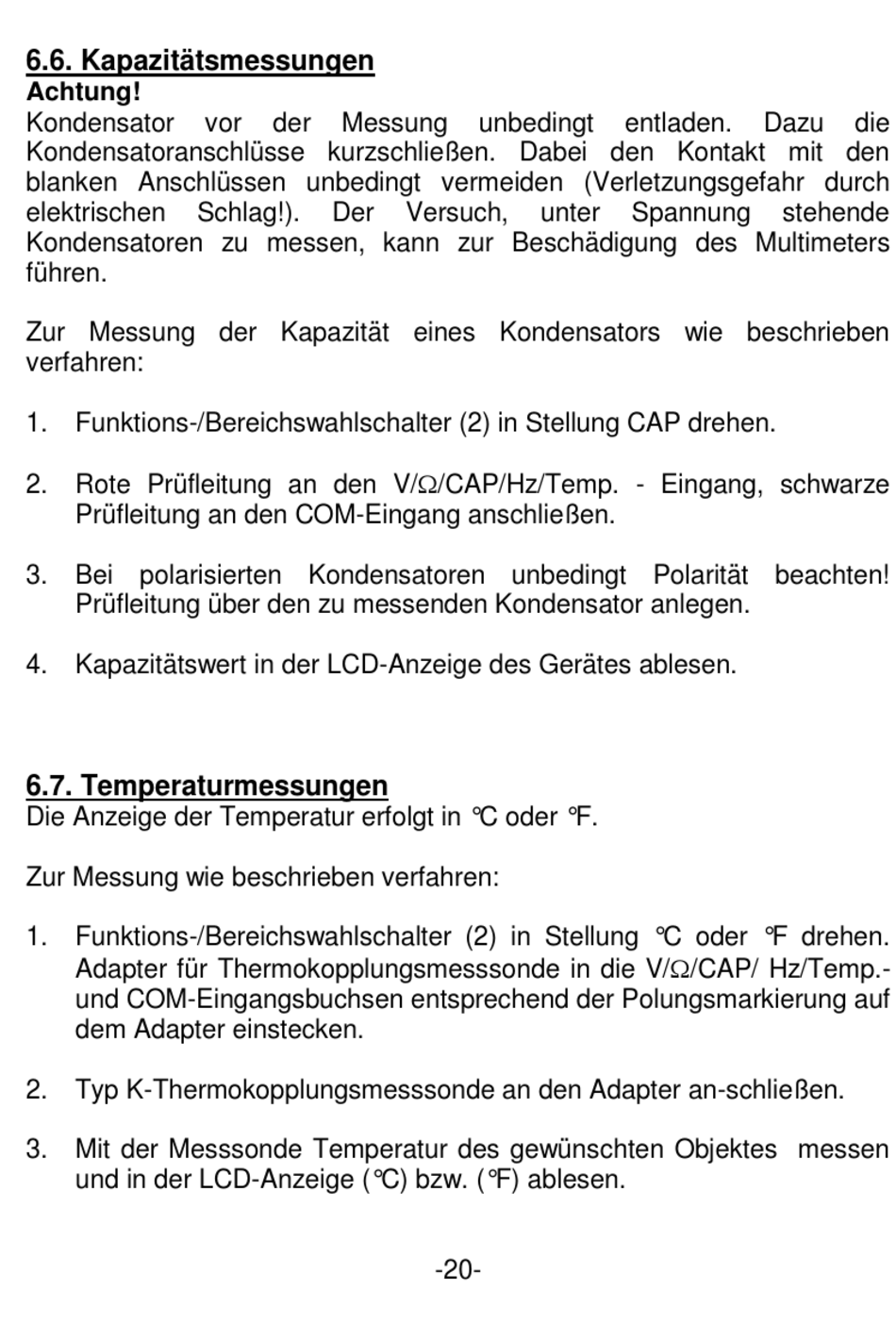

6.6. Kapazitätsmessungen
Achtung!
Kondensator
Kondensatoranschlüsse kurzschließen. Dabei den Kontakt mit den
blanken Anschlüssen unbedingt vermeiden (Verletzungsgefahr durch
elektrischen
Kondensatoren zu messen, kann zur Beschädigung des Multimeters
führen.
Zur Messung der Kapazität eines Kondensators wie beschrieben
verfahren:
1. Funktions-/Bereichswahlschalter (2) in Stellung CAP drehen.
2. Rote Prüfleitung an den V//CAP/Hz/Temp. - Eingang, schwarze
Prüfleitung an den COM-Eingang anschließen.
3. Bei polarisierten Kondensatoren unbedingt Polarität beachten!
Prüfleitung über den zu messenden Kondensator anlegen.
4. Kapazitätswert in der LCD-Anzeige des Gerätes ablesen.
6.7. Temperaturmessungen
Die Anzeige der Temperatur erfolgt in °C oder °F.
Zur Messung wie beschrieben verfahren:
1. Funktions-/Bereichswahlschalter (2) in Stellung °C oder °F drehen.
Adapter für Thermokopplungsmesssonde in die V//CAP/ Hz/Temp.-
und COM-Eingangsbuchsen entsprechend der Polungsmarkierung auf
dem Adapter einstecken.
2. Typ K-Thermokopplungsmesssonde an den Adapter an-schließen.
3. Mit der Messsonde Temperatur des gewünschten Objektes messen
und in der LCD-Anzeige (°C) bzw. (°F) ablesen.
vor
der
Messung
Schlag!).
Der
unbedingt
Versuch,
unter
-20-
entladen.
