4. Die Stromversorgung der zu messenden Schaltung einschalten.
Falls der Zeiger nach links von der Nullstelle ausschlägt, so
handelt es sich um die entgegengesetzte Polarität. In diesem Fall
den Umpolungsschalter umschalten, damit der Zeigerausschlag
einen effektiven Wert liefert.
4.7. Gleich- bzw. Wechselstrommessung im 12 A-Bereich
1. Die schwarze Prüfleitung mit der Buchse COM bzw. die rote
Prüfleitung mit der Buchse 12 A verbinden.
2. Den Bereichswahlschalter auf den Strommessbereich 12 A DC
bzw. AC einstellen.
3. Bei abgeschalteter Stromversorgung die zu messende Schaltung
an der Stelle unterbrechen, wo der Strom gemessen werden soll.
Das Prüfgerät mit der Schaltung in Serie schalten und dabei die
Polaritätsverhältnisse entsprechend beachten.
4. Die Stromversorgung der zu messenden Schaltung einschalten.
Falls der Zeiger nach links von der Nullstelle ausschlägt, so
handelt
es
sich
um
Stromversorgung abschalten und die Prüfleitungen austauschen.
In diesem Messbereich muss der Umpolungsschalter in der
Stellung + DC bleiben.
5. Den Gleichstromwert von der schwarzen Skalenlinie 12 A DC
direkt ablesen.
6. Den Wechselstromwert von der roten Skalenlinie 12 A AC direkt
ablesen.
5. Wartung
5.1. Batterien- und Sicherungsaustausch
Die Widerstandsmessschaltung arbeitet mit zwei 1,5 V-Batterien und
einer 9 V-Batterie. Lässt sich der Instrumentenzeiger in allen
Widerstandsbereichen nicht mehr auf die Stelle 0 Ω bringen, so
müssen die 1,5 V-Batterien ausgetauscht werden.
die
entgegengesetzte
Polarität.
-14-
Um die Batterien oder die Sicherung (2 A/250 V) auszutauschen,
entfernt man die drei Schrauben an der Unterseite des Gehäuses.
Beim Einsetzen der neuen Batterie(n) auf die richtige Polung achten.
Achtung !
Verbrauchte
Batterie
Batterien sind Sondermüll und müssen in die hierfür vorgesehenen
Sammelbehälter gegeben werden.
5.2. Handhabung
*
Gewöhnen Sie sich daran, die Schalterstellung vor einer Messung
zweimal zu überprüfen. Liegt eine Spannung an, während das
Prüfgerät auf einem Strom- oder Widerstandsbereich steht, könnte
das Gerät ausbrennen.
*
Falls das Prüfgerät einmal längere Zeit nicht benutzt worden ist,
sollte man den Bereichswahlschalter mehrmals in jede Richtung
drehen. Dadurch werden die Kontakte "gewischt", so dass danach
gute Verbindungen entstehen.
Die
*
Während
Bereichswahlschalter auf OFF stehen. In dieser Stellung ist das
Instrument bedämpft, so dass es zu keinen wilden Schwingungen
des Zeigers kommt.
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes,
welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Gerät, die im unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem
Jahr wird empfohlen.
®
12/2004
© PeakTech
ordnungsgemäß
entsorgen.
das
Messgerät
mitgeführt
-15-
Verbrauchte
wird,
sollte
der

Werbung

Inhaltsverzeichnis
loading

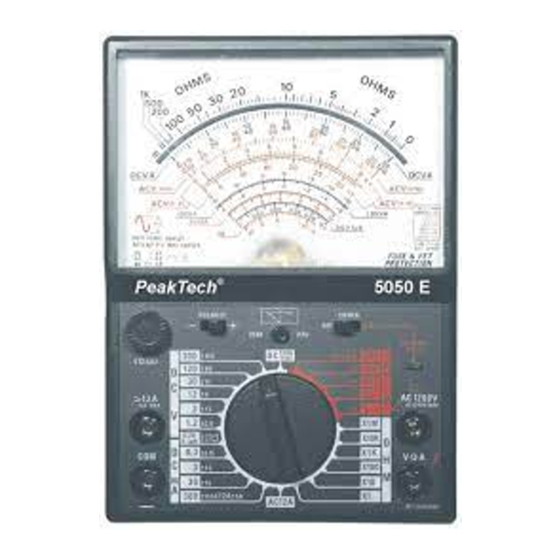

Inhaltszusammenfassung für PeakTech 5050E
