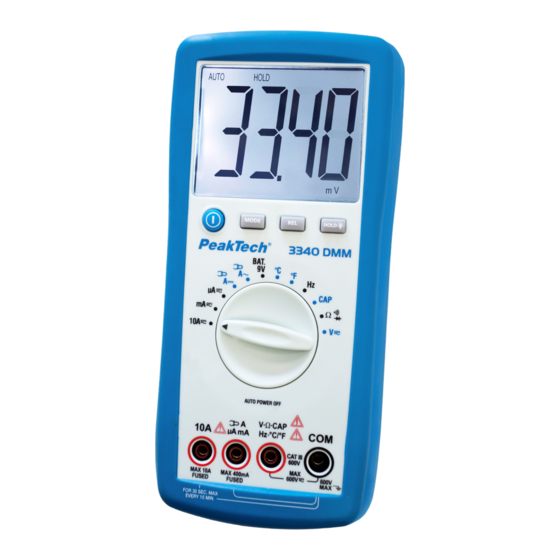

- Seite 1 3340 ® PeakTech Bedienungsanleitung / Operation manual Digital - Multimeter...
- Seite 2 1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. CAT III: Versorgung durch ein unterirdisches Kabel;...
- Seite 3 * Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. * Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen. * Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln.
- Seite 4 * Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung relevanten Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können besonders gefährliche Stromschläge auftreten. * Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein.
- Seite 5 1.1. Am Gerät befindliche Hinweise und Symbole Die folgenden Symbole wurden auf das Gerät gedruckt, um auf die Messgrenzen und auf die Messsicherheit hinzuweisen: abgesicherter Eingang für Strommessungen im A-Bereich bis max. 10 A AC/DC. Im 10 A- Bereich Messvorgang auf max. 30 Sek. 10 A begrenzen, nächste Messung erst nach 15 Minuten vornehmen.
- Seite 6 1.2. Maximal zulässige Eingangswerte Messfunktion Eingangsbuchsen max. zulässige Ein- gangsspannung bzw. - strom V DC 600 V DC V//CAP/Hz/Temp. V AC 600 V AC und COM ●))) 250 V DC/AC µA/mA DC/AC /A/µA/mA und 400 mA DC/AC 10 A DC/AC 10 A und COM 10 A DC/AC Frequenz...
- Seite 7 2.2. Technische Daten 3 ¾-stelllige LCD-Anzeige mit Anzeige automatischer Polaritätsumschaltung, max. Anzeige: 3999 Überbereichsanzeige Anzeige von "OL" Batteriesymbol „BAT“ leuchtet bei Batteriezustandsanzeige ungenügender Batteriespannung Messfolge 2 x pro Sekunde, nominal Abschaltautomatik nach 15 Minuten Betriebstemperaturbereich 0...50°C (32 ... 122°F); <70% RH Lagertemperaturbereich -20...+60°...
- Seite 8 3. Messfunktionen und - Bereiche 3.1. Gleichspannungsmessungen Bereich Auflösung Genauigkeit 0,5% v.M. + 2 St. 400 mV 100 µV 1 mV 1,2% v.M. + 2 St. 10 mV 100 mV 1,5% v.M. + 2 St. Eigenwiderstand: 10 M Überlastschutz: 600 V DC/AC 3.2.
- Seite 9 3.4. Wechselstrommessungen Bereich Auflösung Genauigkeit 1,5% v.M. + 5 St. 400 µA 0,1 µA 4 mA 1,0 µA 1,8% v.M. + 5 St. 40 mA 10,0 µA 400 mA 100,0 µA 1,0 mA 3,0% v.M. + 7 St. 10,0 mA Frequenzbereich: 50 ...
- Seite 10 3.7. Widerstandsmessungen Bereich Auflösung Genauigkeit 0,1 1,2% v.M. + 4 St. 1,0 1,0% v.M. + 2 St. 4 k 10,0 40 k 100,0 1,2% v.M. + 2 St. 400 k 4 M 1,0 k...
- Seite 11 3.10. Temperaturmessungen Bereich Auflösung Genauigkeit 3% v. M. + 3°C -20…+ 760°C 1°C 3% v. M. + 4°F - 4…+1400°F 1°F 3.11. Diodentest Bereich Auflösung Genauigkeit Teststrom Leerlauf- spannung 10% v. M. + 5 St. 1 mV 0,3 mA 1,5 V DC typisch...
- Seite 12 3 ¾-stellige LCD-Anzeige mit Hintergrundbeleuchtung Funktionswahlschalter COM-Eingangsbuchse V//CAP/Hz/Temp.-Eingangsbuchse µA, mA, A-Stromadapter-Eingangsbuchse 10 A-Eingangsbuchse Taste für DATA-HOLD und Hintergrundbeleuchtung Taste für Relativwertmessungen MODE-Taste Ein/Aus-Taste -11- 4.1. Beschreibung...
- Seite 13 1. LCD-Anzeige (mit Funktionssymbolen): Die LCD-Anzeige dient der digitalen Messwertanzeige mit automatischer Polaritätswahl und Kommaplatzierung. Die maximale Anzeige beträgt 3999. Frequenz: 5000 2. Funktions-/Bereichswahlschalter Anwahl gewünschten Messfunktion Funktions-/ Bereichswahlschalter in die entsprechende Stellung drehen. 3. COM - Eingang Zum Anschluss der schwarzen Prüfleitung (alle Messfunktionen). 4.
- Seite 14 8. REL-Δ-Funktion Die Relativwert-Messfunktion gestattet die Messung und Anzeige von Signalen bezogen auf einen definierten Referenzwert. REL-Taste 1 x drücken. Der angezeigte Messwert wird auf 0 gesetzt. Bei einem Referenzwert von 100 V z. B. und einem tatsächlichen Messwert von 90 V, wird in der LCD-Anzeige -010,0 V angezeigt.
- Seite 15 5. Vorbereitungen zur Inbetriebnahme 5.1. Anschluss der Prüfleitungen Hinweis zur Benutzung der beiliegenden Sicherheitsprüf- leitungen entsprechend der Norm IEC / EN 61010-031:2008: Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm langen, berührbaren und metallischen Prüfspitze durchgeführt werden, während bei Messungen im Bereich der Überspannungskategorie CAT III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen, bedruckt...
- Seite 16 6. Messbetrieb Phantomwerte In niedrigen DC- und AC Spannungsbereichen und nicht angeschlossenen und somit offenen Eingängen zeigt die LCD-Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses ist normal und stellt keinen Defekt des Gerätes dar. Dieser “wandernde” Effekt der Anzeige ist in der hohen Empfindlichkeit des Gerätes begründet.
- Seite 17 6.2. Gleich- und Wechselstrommessungen Achtung! Keine Strommessungen in Schaltungen mit einem Potential über 600 V vornehmen. Extreme Verletzungsgefahr und/oder die Gefahr der Beschädigung des Messgerätes. Der 10-A-Eingang ist mit einer entsprechenden Sicherung abgesichert. Bei Anschluss einer Spannungsquelle diesen Eingang besteht Verletzungsgefahr und die Gefahr der Zerstörung des Gerätes.
- Seite 18 6.3. Für Strommessungen mit einem Stromadapter bis 400 A 1. Rote Anschlussleitung Stromzangenadapters Eingangsbuchse „µA, mA, Stromadapter A“ und die schwarze Anschlussleitung des Stromadapters in die „COM“-Buchse einstecken. 2. Zangenbacken des Adapters um den stromführenden Leiter (L1 oder N) legen. 3.
- Seite 19 6.4. Widerstandsmessungen Achtung! Nach Umschaltung des Multimeters auf die Widerstandsmessfunktion, angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteile vornehmen. Zur Messung wie beschrieben verfahren: 1. Funktions-/Bereichwahlschalter (2) in Stellung / /●))) drehen. 2. Mit der Mode-Taste (9) zwischen / /●))) - Messfunktion wählen.
- Seite 20 Bei Überschreitung des Messbereiches leuchtet in der LCD- Anzeige das Überlaufsymbol OL. Beim Messen hoher Widerstandswerte (4 M und höher) stabilisiert sich der angezeigte Messwert erst nach einigen Sekunden. Dies ist normal, und die Prüfleitungen sollten bis zu einer absolut stabilen Anzeige über dem gemessenen Widerstand angeschlossen bleiben.
- Seite 21 6.6. Kapazitätsmessungen Achtung! Kondensator Messung unbedingt entladen. Dazu Kondensatoranschlüsse kurzschließen. Dabei den Kontakt mit den blanken Anschlüssen unbedingt vermeiden (Verletzungsgefahr durch elektrischen Schlag!). Versuch, unter Spannung stehende Kondensatoren zu messen, kann zur Beschädigung des Multimeters führen. Zur Messung der Kapazität eines Kondensators wie beschrieben verfahren: 1.
- Seite 22 6.8. Diodentest-Funktion Diese Funktion ermöglicht die Überprüfung von Dioden und anderen Halbleitern auf Durchgängigkeit und Kurzschlüsse. Ebenfalls erlaubt diese Funktion die Durchlassspannung von Dioden zu ermitteln. Zur Prüfung von Dioden wie beschrieben verfahren: 1. Funktions-/Bereichswahlschalter (2) in Stellung drehen. 2.
- Seite 23 6.10. Batterie-Testfunktion 1. Rote Prüfleitung an den V/Ohm-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. (Die Polarität der roten Prüfleitung ist „+“). 2. Funktionswahlschalter in Stellung „BAT. 9V“ drehen. 3. Rote Prüfleitung an die positive Seite der 9V-Batterie anschließen und schwarze Prüfleitung an die negative Seite.
- Seite 24 7. Wartung des Gerätes 7.1. Auswechseln der Batterie Bei ungenügender Batteriespannung leuchtet das Batteriesymbol auf. Die Batterie ist dann baldmöglichst auszuwechseln. Achtung! Vor Abnahme des Batteriefachdeckels unbedingt alle Prüfleitungen von den Eingängen des Multimeters abziehen und Gerät ausschalten. Zum Einsetzen der Batterie wie beschrieben verfahren: 1.
- Seite 25 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere...
- Seite 26 7.2. Auswechseln der Sicherung Achtung! Vor Abnahme der Rückwand zum Auswechseln der Sicherung Multimeter ausschalten und alle Prüfleitungen von den Eingängen abziehen. Defekte Sicherung einer Originalwert Originalabmessungen entsprechenden Sicherung ersetzen. F1 500 mA / 600 V F; 5x20mm A / 600 V F; 6,3x32mm Die Abnahme der Rückwand und das Auswechseln der Sicherung darf nur durch qualifiziertes Fachpersonal erfolgen.
- Seite 27 7.3. Wartung des Gerätes Das Multimeter ist ein Präzisionsmessgerät und entsprechend vorsichtig zu behandeln. Eine Modifizierung oder Veränderung der internen Schaltkreise ist nicht gestattet. Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden. Für eine lange Lebensdauer empfiehlt sich ein sorgfältiger Umgang mit dem Messgerät und die Durchführung bzw.
- Seite 28 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 03/2015/Ho./Po.. -27-...
- Seite 29 1. Safety Information This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable...
- Seite 30 * Do not conduct voltage measurements with the test leads connected to the mA/A- and COM-terminal of the equipment. * The 10A-range is protected. To avoid damage or injury, use the meter only in circuits limited by fuse or circuit breaker to 10A or 2000VA. * To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance measurements.
- Seite 31 * Opening the equipment and service – and repair work must only be performed by qualified service personnel * Do not modify the equipment in any way * Measuring instruments don’t belong to children hands. Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser.
- Seite 32 1.1. Safety Symbols The following symbols have been replaced on the meter to remind you of measurement limitations and safety: The maximum current that you can measure at this terminal is 10 A DC/AC. This terminal is fuse protected by F 10A/600 V fuse. When using this 10 A range with high current, keep the duty cycle to 30 sec.
- Seite 33 1.2. Input Limits Function Terminal Input Limits V DC 600 V DC V//CAP/Hz/Temp. V AC 600 V AC und COM ●))) 250 V DC/AC µA/mA DC/AC /A/µA/mA und 400 mA DC/AC 10 A DC/AC 10 A und COM 10 A DC/AC Frequenz 250 V DC/AC V//CAP/Hz/Temp.
- Seite 34 2.2. Technical Data LCD display with 3999 counts (3 ¾ Display digit) and automatic polarity indication Overrange indication "OL" „BAT“ appears, if battery is low Low battery indication Reading time 2 reading per second Auto Power off after 15 min. Operating Temperature 0°...
- Seite 35 3. Functions and ranges 3.1. DC Volts Range Resolution Accuracy 0,5% rgd. + 2 dgt. 400 mV 100 µV 1 mV 1,2% rgd. + 2 dgt. 10 mV 100 mV 1,5% rgd. + 2 dgt. Input Impedance: 10 M...
- Seite 36 3.4. AC Current Range Resolution Accuracy 1,5% rgd. + 5 dgt. 400 µA 0,1 µA 4 mA 1,0 µA 1,8% rgd. + 5 dgt. 40 mA 10,0 µA 400 mA 100,0 µA 1,0 mA 3,0% rgd. + 7 dgt. 10,0 mA Frequency range: 50 ...
- Seite 37 3.7. Resistance Range Resolution Accuracy 0,1 1,2% rgd. + 4 dgt. 1,0 1,0% rgd. + 2 dgt. 4 k 10,0 40 k 100,0 1,2% rgd. + 2 dgt. 400 k 4 M 1,0 k...
- Seite 38 3.10. Temperature Range Resolution Accuracy 3% rgd. + 3°C -20…+ 760°C 1°C 3% rgd. + 4°F - 4…+1400°F 1°F 3.11. Diode test Range Resolution Accuracy Test current Open circuit volts 10% rgd. + 1 mV 0,3 mA 1,5 V DC typical 5 dgt.
- Seite 39 4. Front Panel Description 3 ¾-digit LCD-display with backlight Rotary selector COM-input jack V//CAP/Hz/Temp.-input jack µA, mA and A-clamp adaptor input jack 10 A-input jack Pushbutton for DATA-HOLD and backlight Pushbutton for relative mode Pushbutton MODE Power pushbutton -38-...
- Seite 40 4.1. Description 1. LCD-Display 3 ¾ digit (3999 maximum) with automatic decimal point, low battery and full annunciator for function and unit of measurement. Frequency range: 5000 counts. 2. Function/Range Selector Rotary Switch This rotary switch selects function and range needed. Each time the rotary switch is moved from OFF to a function setting, all LCD segments will turn on for one second.
- Seite 41 8. REL-Δ-button When the REL-Δ button is pressed the present reading becomes the zero reading and all subsequent readings are displayed relative to this value. This function is cleared by pressing the REL-Δ button > 1 sec. which returns the meter to normal operation. 9.
- Seite 42 5. Steps before using 5.1. Connection of test leads CAUTION! Note on using the supplied safety test leads according the IEC / EN 61010-031:2008: Measurements in the field of overvoltage category CAT I or CAT II can be performed with test leads without sleeves with a maximum of up to 18mm long, touchable metallic probe, whereas for measurements in the field of overvoltage category CAT III or CAT IV test leads with put on sleeves, printed with CAT III and CAT IV must be used, and therefore the touchable...
- Seite 43 6. How to make measurements Understanding Phantom readings In some DC and AC voltage ranges, when the test leads are not connected to any circuit, the display might show a phantom reading. This is normal. The meter´s high input sensitivity produces a wandering effect. When you connect the test leads to a circuit, accurate reading appears.
- Seite 44 6.2. Current measurements Warning! Do not attempt to measure currents in high energy circuits capable of delivering greater than 600 V. Since the fuse is rated at 600 V damage or injury could occur. The 10 A input terminal is protected by a 10 A/600 V high energy, fast blow fuse.
- Seite 45 6.3. Current measurement with a clamp-on-adapter 1. Connect the black test lead of the clamp-on-adapter with the COM terminal and the red test lead of the clamp-on- adapter with the µA,mA terminal. 2. Embrace the positive/phase cable with the measurement clamps 3.
- Seite 46 6.4. Resistance measurements Caution! Turn off power on the test circuit and discharge all capacitors before attempting in-circuit resistance measurements. If an external voltage is present across a component, it will be impossible to take an accurate measurement of the resistance of that component.
- Seite 47 6.6. Capacitance measurements Caution! Turn off power and discharge the capacitor before attempting a capacitance measurement. Use the DCV function to confirm that the capacitor is discharged. 1. Set the Function/Range switch to CAP (capacitance). 2. Connect the test leads to the capacitor. Observe polarity when measuring polarized capacitors.
- Seite 48 6.8. Diode testing Caution! Measurements must only be made with the circuit power OFF. 1. Insert black test lead into V//CAP/Hz/Temp.-input terminal respectively. 2. Set the Rotary Selector Switch to the - position. 3. Select the function by pressing the Mode-button. 4.
- Seite 49 6.10. Battery Test 1. Insert the black test lead banana plug into the negative COM jack and the red test lead banana plug into the positive V jack. 2. Select the BAT 9V position using the function select switch. 3. Connect the red test lead to the positive side of the 9V battery and the black test lead to the negative side of the 9V battery.
- Seite 50 7. Care and Maintenance 7.1. Installing the battery Your meter requires a 9 V battery for power. The battery symbol appears when the battery voltage drops to certain limits. For correct operation, replace the battery as soon as possible. Continued use with a low battery will lead to errors in readings.
- Seite 51 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them...
- Seite 52 7.2. Replacing the fuse WARNING! To avoid electric shock, disconnect all the test probes before removing the fuse. Replace only with the same type of fuse. Not note remove the top cover. Service should be performed only by qualified personnel. CAUTION! For continued protection against fire or other hazard, replace only with fuse of the specified voltage and current ratings.
- Seite 53 7.3. General Maintenance Any adjustments, maintenance, or repair of the instrument except battery and fuse replacement, should be done only by qualified service personnel. 1. Keep your meter dry. If it does get wet, wipe it dry immediately. Liquids might contain minerals that can corrode the electronic circuits. 2.
- Seite 54 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 03/2015/Ho/Po. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
