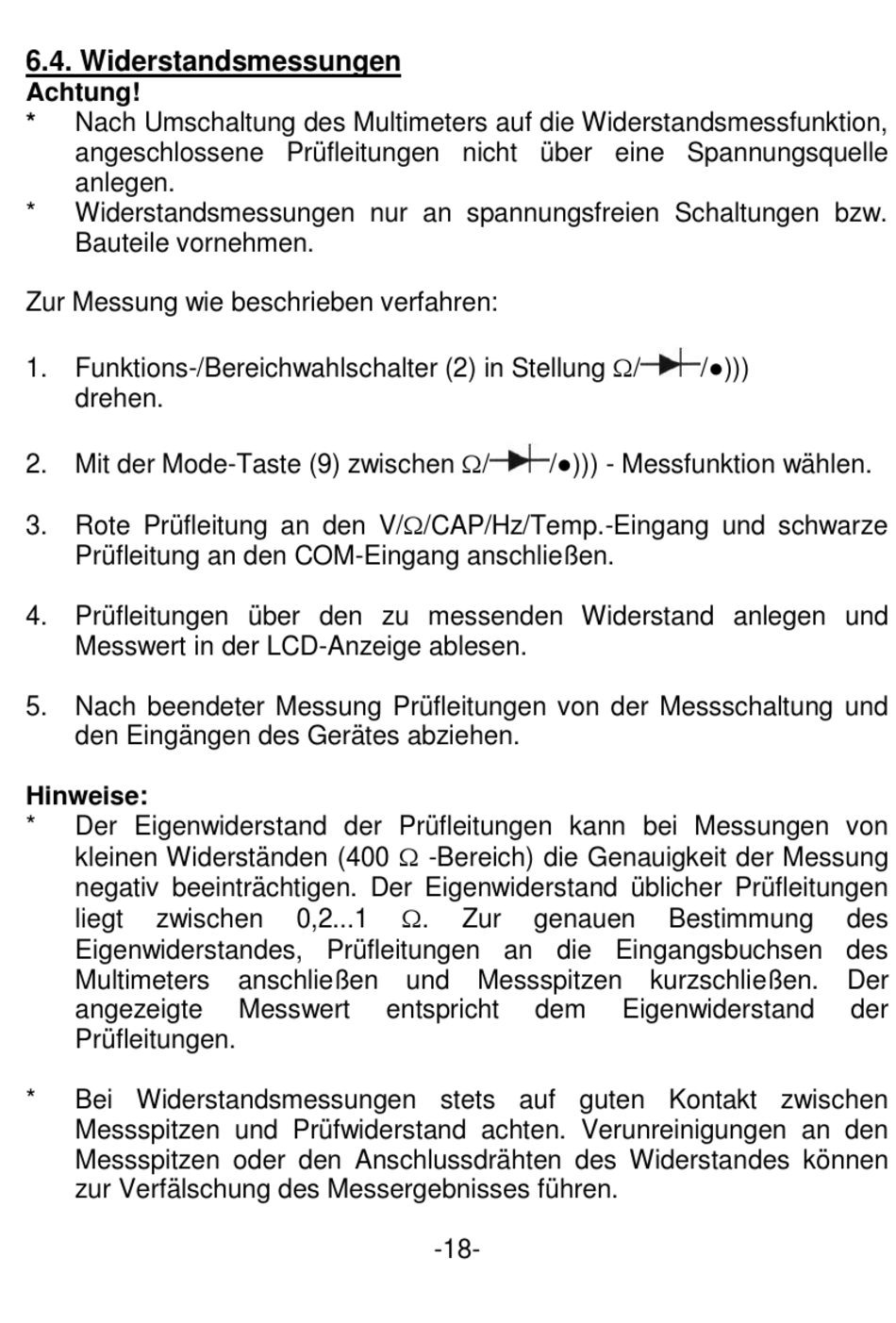

6.4. Widerstandsmessungen
Achtung!
*
Nach Umschaltung des Multimeters auf die Widerstandsmessfunktion,
angeschlossene Prüfleitungen nicht über eine Spannungsquelle
anlegen.
*
Widerstandsmessungen nur an spannungsfreien Schaltungen bzw.
Bauteile vornehmen.
Zur Messung wie beschrieben verfahren:
1. Funktions-/Bereichwahlschalter (2) in Stellung /
drehen.
2. Mit der Mode-Taste (9) zwischen /
3. Rote Prüfleitung an den V//CAP/Hz/Temp.-Eingang und schwarze
Prüfleitung an den COM-Eingang anschließen.
4. Prüfleitungen über den zu messenden Widerstand anlegen und
Messwert in der LCD-Anzeige ablesen.
5. Nach beendeter Messung Prüfleitungen von der Messschaltung und
den Eingängen des Gerätes abziehen.
Hinweise:
*
Der Eigenwiderstand der Prüfleitungen kann bei Messungen von
kleinen Widerständen (400 -Bereich) die Genauigkeit der Messung
negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen
liegt
zwischen
Eigenwiderstandes, Prüfleitungen an die Eingangsbuchsen des
Multimeters
angezeigte
Prüfleitungen.
*
Bei Widerstandsmessungen stets auf guten Kontakt zwischen
Messspitzen und Prüfwiderstand achten. Verunreinigungen an den
Messspitzen oder den Anschlussdrähten des Widerstandes können
zur Verfälschung des Messergebnisses führen.
.
0,2...1
anschließen und Messspitzen kurzschließen.
Messwert
entspricht
/●))) - Messfunktion wählen.
Zur
genauen
dem
-18-
/●)))
Bestimmung
Eigenwiderstand
des
Der
der
