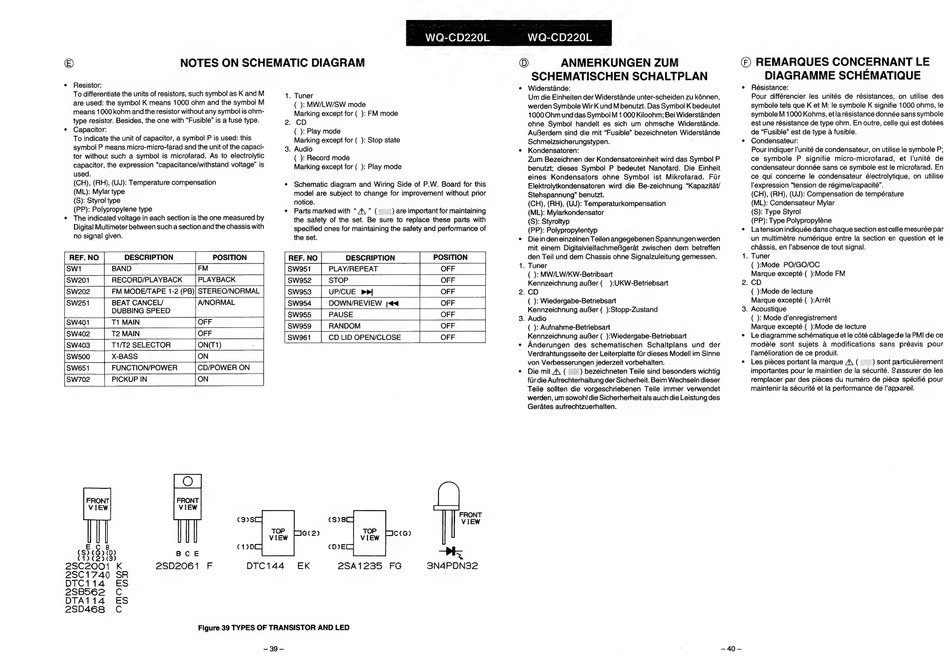

NOTES ON SCHEMATIC DIAGRAM
¢
Resistor:
To differentiate the units of resistors, such symbol as K and M
are used: the symbol K means 1000 ohm and the symbol M
means 1000 kohm and the resistor without any symbol is ohm-
type resistor. Besides, the one with "Fusible" is a fuse type.
¢
Capacitor:
To indicate the unit of capacitor, a symbol P is used: this
symbol P means micro-micro-farad and the unit of the capaci-
tor without such a symbol is microfarad. As to electrolytic
capacitor, the expression "capacitance/withstand voltage" is
used.
(CH), (RH), (UJ): Temperature compensation
(ML): Mylar type
(S): Styrol type
(PP): Polypropylene type
¢ The indicated voltage in each section is the one measured by
Digital Multimeter between such a section and the chassis with
no signal given.
swi
[BAND
DUBBING SPEED
| REF. NO |
sw201 |
z
pa
iswaca_|
0
swaos_|
[swsoo__|
swest |
[sw702
eeass
ON
on
PICKUP IN
1. Tuner
( ): MW/LW/SW mode
Marking except for (_): FM mode
2. CD
(_): Play mode
Marking except for ( ): Stop state
3. Audio
(_ ): Record mode
Marking except for (_ ): Play mode
¢
Schematic diagram and Wiring Side of P.W. Board for this
model are subject to change for improvement without prior
notice.
e
Parts marked with "/A\ " (=
-) are important for maintaining
the safety of the set. Be sure to replace these parts with
specified ones for maintaining the safety and performance of
the set.
REF.NO| DESCRIPTION
| POSITION _|
FF
swoss | PAUSE
swoes9 | RANDOM
swe61 | CD LID OPEN/CLOSE
FRONT
FRONT
VIEW
VIEW
(2s
(S98
ow
| |
|
ew
6(2)
view ce)
£5} (83403
pce
sa
see
man
2SC2001
K
2SD2061
F
DTC144
EK
2SA1235
FG
3N4PDN32
2SC1740
SR
DTC114
ES
2SB562
C
DTA114
ES
2SD468
C
Figure 39 TYPES OF TRANSISTOR AND LED
-—39-
©
ANMERKUNGEN ZUM
SCHEMATISCHEN SCHALTPLAN
e Widerstande:
Um die Einheiten der Widerstande unter-scheiden zu k6nnen,
werden Symbole Wir K und M benutzt. Das Symbol K bedeutet
1000 Ohm und das Symbol M 1 000 Kiloohm; Bei Widerstanden
ohne Symbol handeilt es sich um ohmsche Widerstande.
AuBerdem sind die mit "Fusible" bezeichneten Widerstande
Schmeizsicherungstypen.
;
¢
Kondensatoren:
Zum Bezeichnen der Kondensatoreinheit wird das Symbol P
benutzt; dieses Symbol P bedeutet Nanofard. Die Einheit
eines Kondensators
ohne Symbol
ist Mikrofarad.
Fur
Elektrolytkondensatoren wird die Be-zeichnung "Kapazitat/
Stehspannung' benuizt.
(CH), (RH), (UJ): Temperaturkompensation
(ML): Mylarkondensator
(S): Styroltyp
(PP): Polypropylentyp
¢
Dieindeneinzelnen Teilen angegebenen Spannungen werden
mit einem DigitalvielfachmeBgerat zwischen dem betreffen
den Teil und dem Chassis ohne Signalzuleitung gemessen.
1. Tuner
( ): MW/LW/KW-Betribsart
Kennzeichnung auBer (_):UKW-Betriebsart
2. CD
( ): Wiedergabe-Betriebsart
Kennzeichnung auBer (_ ):Stopp-Zustand
3. Audio
( ): Aufnahme-Betriebsart
Kennzeichnung aufer (_):Wiedergabe-Betriebsart
e Anderungen
des schematischen
Schaltplans
und der
Verdrahtungsseite der Leiterplatte fiir dieses Modell im Sinne
von Verbesserungen jederzeit vorbehalten.
¢
Die mit A\ (__)
bezeichneten Teile sind besonders wichtig
fur die Aufrechterhaltung der Sicherheit. Beim Wechseln dieser
Teile sollten die vorgeschriebenen Teile immer verwendet
werden, um sowohl die Sicherherheit als auch die Leistung des
Gerates aufrechtzuerhalten.
(©) REMARQUES CONCERNANT LE
—~40-
DIAGRAMME SCHEMATIQUE
Résistance:
Pour différencier les unités de résistances, on utilise des
symbole tels que K et M: le symbole K signifie 1000 ohms, le
symbole M 1000 Kohms, etla résistance donnée sans symbole
est une résistance de type ohm. En outre, celle qui est dotées
de "Fusible" est de type a fusible.
Condensateur:
Pour indiquer l'unité de condensateur, on utilise le symbole P;
ce symbole P signifie micro-microfarad,
et l'unité de
condensateur donnée sans ce symbole est le microfarad. En
ce qui concerne le condensateur électrolytique, on utilise
expression "tension de régime/capacité".
(CH), (RH), (UJ): Compensation de température
(ML): Condensateur Mylar
(S): Type Styrol
(PP): Type Polypropylene
La tension indiquée dans chaque section est celle mesurée par
un multimétre numérique entre la section en question et le
chassis, en absence de tout signal.
. Tuner
( ):Mode PO/GO/OC
Marque excepté ( ):Mode FM
CD
( ):Mode de lecture
Marque excepté (_ ):Arrét
. Acoustique
( ): Mode d'enregistrement
Marque excepté (_ ):Mode de lecture
Le diagramme schématique et le cété cablagede la PMI de ce
modéle
sont sujets a modifications sans
préavis pour
l'amélioration de ce produit.
Les piéces portant la marque A\ (
__) sont particuligrement
importantes pour le maintien de la sécurité. Sassurer de les
remplacer par des pieces du numéro de piéce spécifié pour
maintenir la sécurité et la performance de l'appareil.
