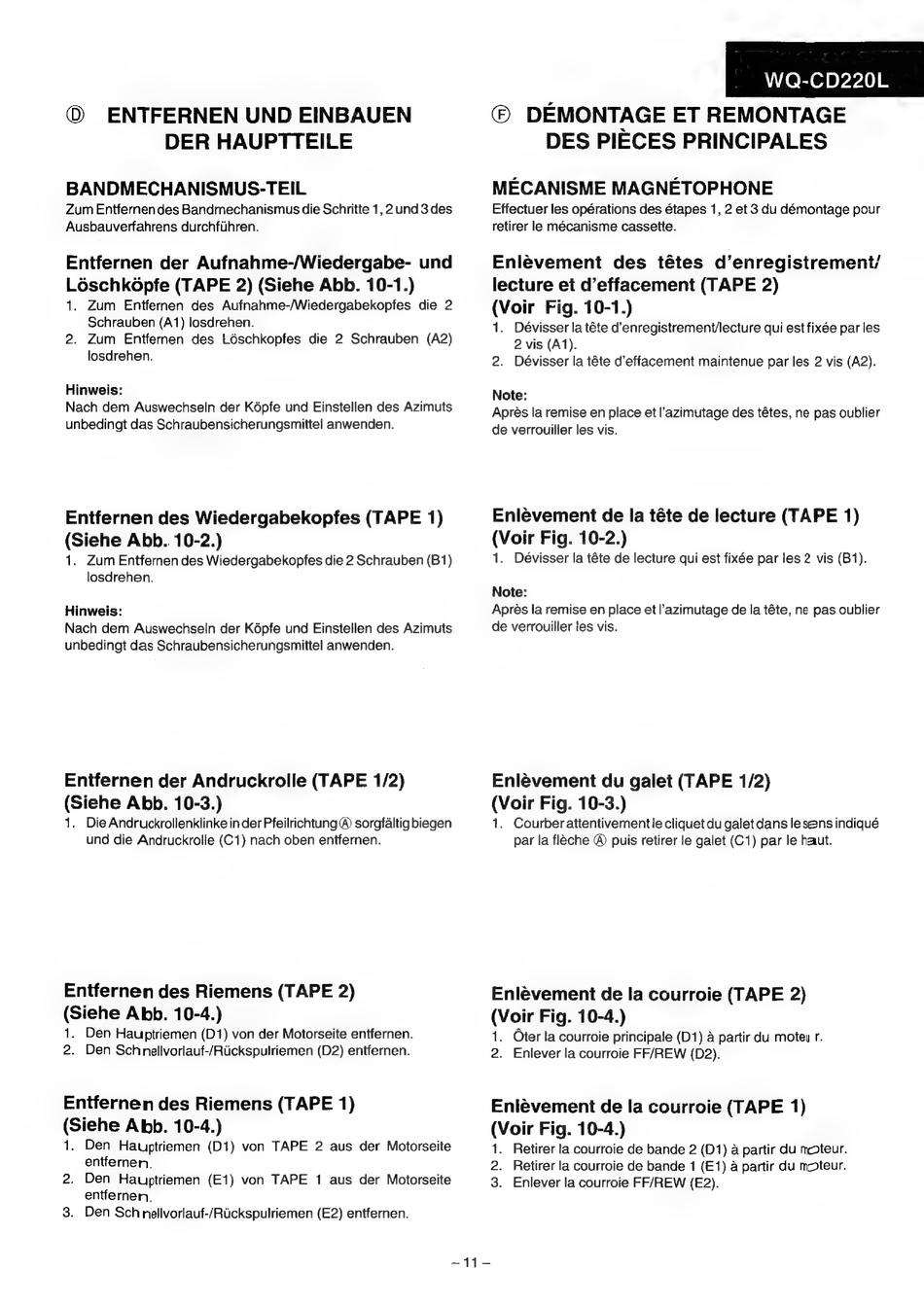

ENTFERNEN UND EINBAUEN
DER HAUPTTEILE
BANDMECHANISMUS-TEIL
Zum Entfernen des Bandmechanismus die Schritte 1, 2 und 3 des
Ausbauverfahrens durchfiihren.
Entfernen der Aufnahme-/Wiedergabe- und
Ldéschk6pfe (TAPE 2) (Siehe Abb. 10-1.)
1. Zum
Entfernen des Aufnahme-/Wiedergabekopfes
die 2
Schrauben (A1) losdrehen.
2. Zum
Entfernen
des Loschkopfes
die 2 Schrauben
(A2)
losdrehen.
Hinweis:
Nach dem Auswechseln der Képfe und Einstellen des Azimuts
unbedingt das Schraubensicherungsmittel anwenden.
Entfernen des Wiedergabekopfes (TAPE 1)
(Siehe Abb. 10-2.)
1. Zum Entfernen des Wiedergabekopfes die 2 Schrauben (B1)
losdrehen.
Hinweis:
Nach dem Auswechseln der Képfe und Einstellen des Azimuts
unbedingt das Schraubensicherungsmittel anwenden.
Entfernen der Andruckrolle (TAPE 1/2)
(Siehe Abb. 10-3.)
1. Die Andruckrollenklinke in der Pfeilrichtung @ sorgfaltig biegen
und die Andruckrolle (C1) nach oben entfernen.
Entfernen des Riemens (TAPE 2)
(Siehe Abb. 10-4.)
1. Den Hauptriemen (D1) von der Motorseite entfernen.
2. Den Schnellvoriauf-/Rickspulriemen (D2) entfernen.
Entfernen des Riemens (TAPE 1)
apres Abb. 10-4.)
Den Hauptriemen (D1) von TAPE 2 aus der Motorseite
entfernen.
2. Den Hauptriemen (E1) von TAPE
1 aus der Motorseite
entfernen,
3.
Den Schnellvorlauf-/Ruckspulriemen (E2) entfernen.
WQ-CD220L
© DEMONTAGE ET REMONTAGE
DES PIECES PRINCIPALES
MECANISME MAGNETOPHONE
Effectuer les opérations des étapes 1, 2 et 3 du démontage pour
retirer le mécanisme cassette.
Enlevement
des tétes d'enregistrement/
lecture et d'effacement (TAPE 2)
(Voir Fig. 10-1.)
1. Dévisser la téte d'enregistrement/lecture qui est fixée par les
2 vis (A1).
2.
Dévisser la téte d'effacement maintenue par les 2 vis (A2).
Note:
Apres la remise en place et |''azimutage des tétes, ne pas oublier
de verrouiller les vis.
Enléevement de la téte de lecture (TAPE 1)
(Voir Fig. 10-2.)
1. Dévisser la téte de lecture qui est fixée par les 2 vis (B1).
Note:
Aprés la remise en place et l'azimutage de la téte, ne pas oublier
de verrouiller tes vis.
Enlevement du galet (TAPE 1/2)
(Voir Fig. 10-3.)
1. Courber attentivementie cliquet du galet dans lesens indiqué
par la fleche @ puis retirer le galet (C1) par le heaut.
Enlevement de la courroie (TAPE 2)
(Voir Fig. 10-4.)
1. Oter la courroie principale (D1) a partir du moteu r.
2. Enlever la courroie FF/REW (D2).
Enlevement de la courroie (TAPE 1)
(Voir Fig. 10-4.)
1. Retirer la courroie de bande 2 (D1) a partir du moteur.
2. Retirer la courroie de bande 1 (E1) a partir du moteur.
3. Enlever la courroie FF/REW (E2).
