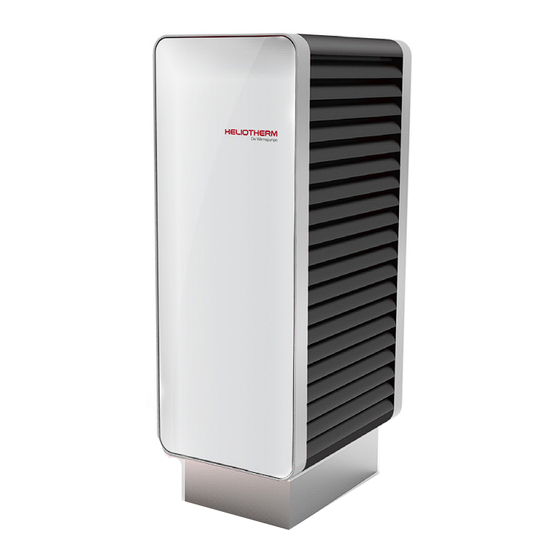

- Seite 1 Installationsanleitung Luft Kompakt Wärmepumpe Baureihe Natural Technology Comfort Compact Originalanleitung...
- Seite 2 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Inhaltsverzeichnis Zu dieser Dokumentation ................. 7 Zweck des Dokuments ......................7 Umgang mit diesem Dokument ....................7 Symbole und Darstellungsmittel ....................7 1.3.1 Warnhinweise ..........................7 1.3.2 Symbole und Darstellungsmittel ....................7 Revisionen und Gültigkeit ......................8 Mitgeltende Dokumente ......................8...
- Seite 3 Anschlüsse ..................... 31 10.1 Elektrischer Anschluss ......................31 10.2 Kabelzugliste Natural Technology Comfort Compact 400 V ...........32 10.3 Kabelzugliste Natural Technology Comfort Compact 230 V .............33 10.4 Powerbox..........................34 10.5 Anschlüsse Wärmepumpe–Powerbox ..................34 10.6 Anschlüsse Powerbox–Hydrobox ....................35 10.7 Anschlüsse Außentemperaturfühler–Powerbox ................35 10.8 Hydraulische Anschlüsse herstellen ..................36 10.8.1 Solezwischenkreislauf aus Sicherheits- und Frostschutzgründen ..........37...
- Seite 4 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Ersatzteile und Zubehör .................. 55 Kontakt und Service ..................56 Pläne / Maßzeichnungen / Schemen .............. 57 20.1 Maßzeichnung Natural Technology Comfort Compact 7/10 .............57 20.1.1 Maßzeichnung Natural Technology Comfort Compact 15/18 ...........58 20.2...
- Seite 5 Verpflichtungen von Heliotherm gemäß den gültigen Gewährleistungs- und Garantiebestimmungen nicht bindend. Heliotherm behält sich das Recht auf Änderungen an Details und Spezifikationen ohne vorhergehende Ankündigung vor. Die verwendeten Abbildungen sind Symbolfotos. Aufgrund möglicher Satz- und Druck- fehler, aber auch aufgrund der Notwendigkeit laufender technischer Veränderungen...
- Seite 6 Wärmetauscher, Abscheider, Drucktransmittern sowie Sicherheitseinrichtung den unten angeführten Richtlinien entspricht. Heliotherm Wärmepumpentechnik GmbH hereby declares that the following device, consisting of a com-pressor, collector, heat exchanger, separator, pressure transmitter and safety device, complies with the guidelines listed below. Bezeichnung /...
- Seite 7 Zu dieser Dokumentation Zweck des Dokuments Diese Anleitung ist Teil des Produkts und beinhaltet alle nötigen Informationen für die sichere Ausführung folgender Tätigkeiten: - Transport - Aufstellung - Anschluss von Elektro- und Kommunikationsleitungen - Anschluss von Hydraulikleitungen - Erstinbetriebnahme - Wartung - Reparatur - Entsorgung Umgang mit diesem Dokument...
- Seite 8 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Revisionen und Gültigkeit Ausgabe Datum Version 1.0 Tab. 3: Revisionshistorie Diese Anleitung ist gültig für die folgenden Produkte: Typenbezeichnung Artikelnummer Natural Technology Comfort Compact 7, reversibel SNT07L-M-R-CC Natural Technology Comfort Compact 10, reversibel...
- Seite 9 Sicherheit Bestimmungsgemäße Verwendung Die Wärmepumpe ist nur für den vom Hersteller vorgegebenen Zweck des Erwärmens von Heizungswas- ser vorgesehen. Sollte sie auf andere oder darüber hinaus gehende Weise benützt werden, gilt dies nicht mehr als bestimmungsgemäß. Insbesondere sind auch die zugehörigen Produktschriften zu beachten. Änderungen oder Umbauten am Gerät dürfen nicht durchgeführt werden und führen zu einem automa- tischen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche.
- Seite 10 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Modifikationen am Gerät Modifikationen am Gerät müssen mit dem Hersteller abgestimmt und schriftlich genehmigt werden. Der Gewährleistungsanspruch erlischt, wenn eine Modifikation am Gerät ohne Abstimmung mit dem Her- steller durchgeführt wird.
- Seite 11 Sicherheitshinweise 2.6.1 Lagerung Gewerblich Die gewerbliche Lagerung von Heliotherm Natural Technology Comfort Compact Wärmepumpen mit dem Kältemittel R290 (Propan) muss im Vorfeld mit der lokalen Behörde abgeklärt werden. Privat - Lagerung muss außerhalb von Gebäuden erfolgen - Der Lagerort darf sich nicht in der Nähe von Zündquellen befinden (Hitzequellen, offene Flammen, Funken, heiße Oberflächen, ...).
- Seite 12 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Unsachgemäße Verlegung von elektrischen Leitungen. Brandgefahr! Leitungen nicht knicken oder zu stark biegen! WARNUNG Leitungen so verlegen, dass diese nicht beschädigt werden können! Elektrische Leitungen außerhalb der Wärmepumpe so verlegen, dass sie nicht berührt werden können!
- Seite 13 Wartung und Service Spannungsführende Bauteile in der Wärmepumpe Lebensgefahr durch elektrischen Schlag! Alle Stromkreise sind spannungsfrei zu schalten bevor die Wärme- pumpe geöffnet wird! GEFAHR Vor Wartungsarbeiten Gerät durch Heizungsnotschalter oder Siche- rung vom Stromnetz trennen und vor unbefugtem Wiedereinschalten sichern! Wärmepumpe allpolig abschalten! Wärmepumpe nicht umbauen!
- Seite 14 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 2.6.4 Erstinbetriebnahme und Dauerbetrieb Ansaugen und einziehen von losen Gegenständen Personenschaden! Keine herunterhängenden oder losen Gegenstände (Schmuck, Klei- WARNUNG dung, ..) tragen. Haare zusammenbinden und abdecken. Wärmepumpen die sich in Betrieb befinden nicht öffnen.
- Seite 15 Die Wärmepumpe ist ein innovatives Produkt, das gemäß dem aktuellen Stand der Technik geplant und gebaut wurde. In Kombination mit weiteren Heliotherm Komponenten kann sie zu einem hocheffizienten Gesamtheizungssystem ergänzt werden. Dabei wird bis zu einer Luftaußentemperatur von -25 °C sowohl ein problemloser monoenergetischer als auch ein bivalenter Betrieb garantiert.
- Seite 16 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Die auf das Heizungswasser übertragene Wärmeenergie im Kondensator entspricht der zuvor im Ver- dampfer aus der Luft entnommenen Energie plus der für den Verdichtungsprozess notwendigen elektri- schen Antriebsenergie. Der überwiegende Teil ist somit kostenlose und regenerative Umweltenergie.
- Seite 17 4.4.1 Richtige Handhabung der Wärmepumpe für maximale Effizienz Mit dem Betrieb dieser Wärmepumpe leisten Sie einen wesentlichen Beitrag zur Schonung unserer Um- welt und zur Reduktion des Ausstoßes schädlicher Treibhausgase. Damit die Wärmepumpe im Betrieb ihre volle Effizienz entfalten kann, sind das Heizungsverteilsystem sorgfältig zu dimensionieren und die Vorlauftemperaturen des Heizungswassers gering zu halten.
- Seite 18 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Aufbau des Außengeräts Abb. 5: WP - Vorderansicht geöffnet (Symbolbild) Abb. 6: WP - Seitenansicht geöffnet (Symbolbild) Pos. Nr. Bezeichnung Lamellenwärmetauscher 4-Wegeventil Verdichter Kondensator Unterkühler Elektrobox Frequenzumrichter Flüssigkeitsabscheider...
- Seite 19 Aufbau der Power- und Hydrobox Abb. 8: Powerbox geschlossen Abb. 9: Powerbox geöffnet Pos. Nr. Bezeichnung Bediengerät Betriebsschalter Web X Regler Reihenklemme 24V Netzteil WebEx 02 Heizkreispumpe Warmwasserpumpe Heizstab Abb. 10: Hydrobox geöffnet Version 1.0 06.02.2024...
- Seite 20 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Lieferumfang Grundgerät Beschädigte / Zerbrochene Glaspaneele. Verletzungsgefahr! Seitenpaneele niemals mit der Außenseite an eine Kante oder Ecke anlehnen. VORSICHT Seitenpaneele niemals mit der Außenseite nach unten auf den Boden legen.
- Seite 21 Planung der Montage Geräteabmessungen Natural Technology Natural Technology Zustand Comfort Compact 7 / 10 kw Comfort Compact 15 / 18 kw (H x B x T) (H x B x T) verpackt 2000 x 1500 x 1200 mm 2000 x 1500 x 1200 mm entpackt inkl.
- Seite 22 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Die Wärmepumpe möglichst nicht in einer Gebäudeecke aufstellen! Reflexionen an den Wänden kön- nen zu einer Verstärkung des emittierten Schalls führen. Aufstellort nur bis maximal 1.500 m Seehöhe wählen! Für eine Aufstellung in höher gelegenen Regionen bis maximal 4.000 m ist die Rücksprache mit dem Hersteller erforderlich.
- Seite 23 Abb. 15: Schutzbereich Besonderheiten Abstand (Umkreis 1m) Die Schutzzone wird vom Boden der Wärmepumpe ausgehend in einem Radius von 100cm um das Außengerät definiert! Abb. 17: Schutzbereich Besonderheiten Senken und Nieschen (Umkreis 1m) Die vorgegebenen Schutzbereiche sind dauerhaft einzuhalten. Dies liegt in der Verantwortung des Betreibers.
- Seite 24 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Raumbedarf der Innengeräte Zu den Innengeräten zählen die Power- und Hydrobox. Diese müssen so montiert werden, dass genü- gend Platz für die Bedienung und eventuelle Wartungs- oder Reperaturarbeiten vorhanden ist.
- Seite 25 Transport Bei Anlieferung der Wärmepumpe ist diese unverzüglich auf sichtbare Beschädigungen zu untersuchen und sind dem ausführenden Transportunternehmen unmittelbar mitzuteilen. Umkippen der Wärmepumpe Quetschgefahr! VORSICHT Wärmepumpe vorsichtig transportieren. Persönliche Schutzausrüstung tragen! Bis zu ihrem bestimmungsgemäßen Aufstellort muss die Wärmepumpe in ihrer Originalverpackung trans- portiert werden.
- Seite 26 Natural Technology Comfort Compact 7 / 10 / 15 / 18 Aufstellung Heliotherm empfiehlt seinen Kunden, bereits in der Planungsphase mit den lokalen Behörden in Kontakt zu treten und etwaige regionale Vorschriften, die bei der Installation der Wärmepumpe zu beachten sein könnten, vorab zu erfragen.
- Seite 27 Wärmepumpe aufstellen (Symbolische Darstellung) Paneelsicherungen lösen. 1: Sicherung an der Biegestelle nach oben drücken. 2: Die Halteklammer von dem Paneel lösen. Die Seitenpaneele von der Wärmepumpe entfernen. 1: Die untere Clipverbindung durch leichtes ziehen lösen 2: Das Seitenpaneel nach oben wegheben Die 2 Lüftungslamellen-Paneele entfernen.
- Seite 28 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Die Wärmepumpe von der Palette heben. Die Wärmepumpe auf den Alusockel setzen. Die Wärmepumpe so positionieren, dass sie durch die Bohrungen mit den Blindniet-Mut- tern im Alusockel verschraubt werden kann.
- Seite 29 9.3.1 Betonfundament Alternativ kann das Außengerät der Wärmepumpe auf einem Betonsockel montiert werden. Der Beton- sockel ist bauseits laut Plan in Kapitel 20 zu errichten. Dabei ist es wichtig, dass dieser dauerhaft eben, glatt und waagrecht ausgeführt wird. Außerdem ist eine Direkterdung der Wärmepumpe vorzusehen. Darüber hinaus sind die Aussparungen für die elektrischen und hydraulischen Leitungen sowie den Kon- densatablauf einzuplanen.
- Seite 30 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Powerbox / Hydrobox montieren DIe Power- und Hydrobox sind gleichermaßen zu montieren. Die Schrauben an der Seite der Box aus- schrauben. 1: Das Glaspaneel leicht anheben. 2: Das Glaspaneel von der Box nehmen.
- Seite 31 Anschlüsse 10.1 Elektrischer Anschluss Spannungsführende Bauteile in der Wärmepumpe Lebensgefahr durch elektrischen Schlag! Alle elektrischen Arbeiten dürfen nur im spannungsfreien Zustand und von autorisierten und geschulten Elektro-Fachkräften durchgeführt werden! GEFAHR Spannungsfreien Zustand durch Aussichern im Sicherungskasten herstellen und vor Wiedereinschalten sichern! Entsprechende VDE-, EN- und IEC-Normen einhalten! Anschlussbedingungen des Energieversorgungsunternehmens ein- halten!
- Seite 32 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 10.2 Kabelzugliste Natural Technology Comfort Compact 400 V Bauseitiger Schaltschrank Verrohrung 1 Hydrobox Powerbox Verrohrung 2 Kabelzugliste Verwendung SNT07L-M-R-CC SNT10L-M-R-CC SNT15L-M-R-CC SNT18L-M-R-CC Stromversorgung YML 5 x 2,5 mm²...
- Seite 33 10.3 Kabelzugliste Natural Technology Comfort Compact 230 V Bauseitiger Schaltschrank Verrohrung 1 Hydrobox Powerbox Verrohrung 2 Kabelzugliste Verwendung SNT07L-M-P-R-CC SNT10L-M-P-R-CC Stromversorgung Verdichter YML 3 x 4 mm² YML 3 x 6 mm² Stromversorgung Steuerstromkreis YML 3 x 1,5 mm² YML 3 x 1,5 mm² Stromversorgung Zusatzheizung YML 3 x 6 mm²...
- Seite 34 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 10.4 Powerbox Die Bedieneinheit ist auf der Frontseite der Power Box angebracht. Der Regler in der Power Box kom- muniziert mit dem Kältekreismanager in der Wärmepumpe über ein BUS Kabel. Die Power Box wurde so geplant, dass innerhalb noch Platz für hutschienenmontagetaugliche Gerätschaften (BUS-Modul, Netzteil,...
- Seite 35 Die elektrischen Kabel müssen von unten durch die Aussparung (1) und die Kabelverschraubungen (2) in den Elektroschrank geführt werden. Dort sind alle Kabel laut Kabelliste und Elektroplan anzuschließen. Nach dem Anschluss der Kabel an die Klemmleisten sind die Kabelverschraubungen so zu verschrauben, dass die Zugentlastung der einzelnen Kabel gegeben ist.
- Seite 36 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 10.8 Hydraulische Anschlüsse herstellen Unsachgemäße Montage der hydraulischen Anschlüsse Maschinenschaden! – HINWEIS Hydraulische Montagearbeiten dürfen nur von qualifiziertem Fachper- sonal durchgeführt werden. Verschmutzte Heizungsanlagen Maschinenschaden – HINWEIS Heizungsanlage vor dem Befüllen durchspülen.
- Seite 37 Artikelnummer Wärmepumpe Restförderhöhe AF-HYDR001 SNT07L-M-R-CC 2,5 mWS AF-HYDR001 SNT10L-M-R-CC 2,5 mWS AF-HYDR002 SNT15L-M-R-CC 3,4 mWS AF-HYDR003 SNT18L-M-R-CC 4,0 mWS Tab. 13: Hydroboxen Die Hydrobox umfasst zwei im Rücklauf verrohrte Umwälzpumpen (2-Pumpen-Lösung) für die Heizung und die Warmwasserbereitung. Außerdem ist ein Heizstab (3 x 2 kW) im Vorlauf verbaut, welcher über die Regelung je nach Bedarf verwendet werden kann.
- Seite 38 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 10.8.2 Kondensatablauf Beim Betrieb der Wärmepumpe fällt zwangsweise Kondensat an. Dieses muss fachgerecht abgeleitet wer- den. Eine Möglichkeit ist die freie Versickerung. Dabei muss im Sockel ein Ablaufrohr verlegt und der Sockel mit Rollkies 32-60 mm vollständig gefüllt werden (siehe Abbildung 30).
- Seite 39 10.9 Regleranschlüsse 10.9.1 Web X Regler Abb. 33: Beschreibung WEB X Regler Nr. am Regler Beschreibung Ein-/Ausgang* Sicherung DIP Schalter Außentemperatur Boilertemperatur Puffertemperatur Raumbediengerät TF22 Frischwassertemperatur Sicherheitsdruckwächter Kompressor Fußtemperatur Sauggastemperatur Unterkühlungstemperatur Vorlauftemperatur Rücklauftemperatur Heißgastemperatur Niederdrucksensor Hochdrucksensor Temperatur Energiequelle Eingang Temperatur Energiequelle Ausgang Schrittmotor Expansionsventil Akku Version 1.0...
- Seite 40 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Modem Com Netz Hauptschalter HD Begrenzer Verdichter EVU Sperre Externe Anforderung Motorschutz Energiequellenpumpe Energiequellenpumpe Heizungspumpe Pufferpumpe Brauchwasservorrang 4-Wege-Ventil Frischwassersystem Strömungswächter Umschaltventil Passivkühlung Warmwasser-Zirkulationspumpe Externe Anforderung Pumpe Frischwassersystem Pumpe 2.
- Seite 41 10.9.2 WebEx 02 - d + - d + - d + + - BA Exp Ventil Vortex Vortex Vortex FU-Bus 24 VDC reversibel WebEx 02 Art.-Nr. EL-006-0001 IP20 0 - 10 V - - LH + - - LH + DIP-Schalter Eingang WEB-Bus...
- Seite 42 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 10.10 Der KKM - KälteKreisManager Abb. 35: KKM Nr. am Regler Beschreibung X01K Spannungsversorgung des KKM – 230 V X02K Energiequelle Antrieb – z.B. Ventilator X03K Energiequelle Sollwert – PWM Signal für fixe Spreizung in der Energiequelle...
- Seite 43 Erstinbetriebnahme 11.1 Allgemein Damit eine ordnungsgemäße Inbetriebnahme gewährleistet werden kann, muss diese von einem autho- risierten Kundendienstmitarbeiter durchgeführt werden. Dabei ist das offizielle Inbetriebnahme-Formular des Herstellers vollständig auszufüllen und durch die Unterschrift eines authorisierten und geschulten Kundendienst-Mitarbeiters ist die korrekte Installation und Inbetriebnahme zu bestätigen. Bei Verletzung dieser Vorschrift entfällt jeglicher Garantieanspruch.
- Seite 44 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Störungen Bei den Wärmepumpen der Sensor Comfort Compact Baureihe handelt es sich um Produkte höchster Qualität, die für einen störungsfreien Betrieb über viele Jahre ausgelegt sind. Sollte es dennoch während der Lebensdauer der Wärmepumpe zu einer Störung kommen, ist dieser unverzüglich außer Betrieb zu...
- Seite 45 Wartung Spannungsführende Bauteile in der Wärmepumpe. Personenschaden durch elektrischen Schlag! Alle elektrischen Arbeiten dürfen nur im spannungsfreien Zustand und GEFAHR von autorisierten und geschulten Fachkräften durchgeführt werden. Spannungsfreien Zustand durch Aussichern im Sicherungskasten herstellen und vor Wiedereinschalten sichern. Gerät allpolig abschalten! Austretendes brennbares Kältemittel.
- Seite 46 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 13.3 Wartung durchführen 13.3.1 Pflege Unsachgemäße Reinigung. Maschinenschaden! Zur Reinigung niemals säure-, chlorid-, soda-, oder sandhaltige Putz- – HINWEIS mittel verwenden, da diese die Oberfläche nachhaltig schädigen. Keine spitzen oder scharfkantigen Gegenstände zur Reinigung der Glaspaneele verwenden.
- Seite 47 13.3.5 Inspektion der Elektrik Beim Öffnen der Powerbox ist die Regel- und Elektroeinheit auf Verschmorungen und andere Beschä- digungen zu inspizieren. 13.4 Wiederinbetriebnahme der Wärmepumpe nach der Wartung Die Wärmepumpe darf erst wieder in Betrieb genommen werden, wenn alle Wartungsschritte durchge- führt und der Ausgangszustand wiederhergestellt wurde.
- Seite 48 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Reparatur Spannungsführende Bauteile in der Wärmepumpe. Personenschaden durch elektrischen Schlag! Alle elektrischen Arbeiten dürfen nur im spannungsfreien Zustand und GEFAHR von autorisierten und geschulten Fachkräften durchgeführt werden. Spannungsfreien Zustand durch Aussichern im Sicherungskasten herstellen und vor Wiedereinschalten sichern.
- Seite 49 Erforderliches Werkzeug liegt bereit. Persönliche Schutzausrüstung tragen (PSA). Geeignete Löschmittel sind bereitgestellt. Nur berechtigte Personen befinden sich im Gefahrenbereich. 14.1.2 Kältemittelkreislauf entleeren Das Kältemittel über einen Schlauch in die Atmosphäre ausdampfen lassen. Mehrmaliges Inertisieren mit Stickstoff im Druckwechselverfahren. Im Kältemaschinenöl wird Kältemittel gebunden, welches langsam ausdampft. Deswegen muss der Kältemittelkreis nach dem Ablassen des Kältemittels mind.
- Seite 50 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Außerbetriebnahme 15.1 Vorübergehend außer Betrieb nehmen Wenn die Wärmepumpe außer Betrieb gestellt werden soll, ist zunächst sicherzustellen, dass die Wärmepumpe deaktiviert ist. Anschließend ist das Gerät vom Stromnetz zu trennen.
- Seite 51 - Manometerbrücke Verwenden Sie nur Werkzeuge und Geräte, die für das Kältemittel R290 zugelassen sind. Verwenden Sie nur Recyclingflaschen, die für das Kältemittel R290 zugelassen sind, entsprechend gekennzeichnet sind, und mit einem Druckentlastungs- und Absperrventil ausgestattet sind. Verwenden Sie nur Schläuche, Kupplungen und Ventile, die dicht und in einwandfreiem Zustand sind. Überprüfen Sie die Dichtheit mit einem geeigneten Gaslecksuchgerät.
- Seite 52 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Entsorgung Bei der Entsorgung der Wärmepumpe oder von Teilen der Wärmepumpe sind alle lokalen, nationalen und EU-Vorschriften sowie umweltrelevante Anforderungen in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und Bauteilen gemäß den gängigen Normen einzuhalten. Dabei ist besonders Wert auf eine fachgerechte Entsorgung des Kältemittels und des Kälteöles zu legen.
- Seite 53 Technische Daten 17.1 Gerätedaten SNT07L-M-R-CC SNT10L-M-R-CC SNT15L-M-P-CC Parameter Einheit SNT18L-M-R-CC SNT07L-M-P-R-CC SNT10L-M-P-R-CC SNT15L-M-R-P-CC Heizleistung variabel A2/W35 2,6 - 7,0 3,5 - 10,8 5,3 - 15,9 6,3 - 18,5 Gerätemaße (H x B x T) 170 x 90 x 59 170 x 90 x 59 170 x 94 x 100 170 x 94 x 100 Betriebsgewicht...
- Seite 54 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 17.3 Kältemittel Parameter Einheit 7 kW 10 kW 15 kW 18 kW Kältemittel R290 R290 R290 R290 Füllmenge Tab. 21: Kältemittel und Füllmengen 06.02.2024 Version 1.0...
- Seite 55 Ersatzteile und Zubehör Nachbauteile. Maschinenschaden! HINWEIS Nur originale Ersatzteile, original Zubehör oder vom Hersteller geneh- migte Bauteile verwenden. Bestellnummer Bezeichnung Beschreibung Version 1.0 06.02.2024...
- Seite 56 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Kontakt und Service HELIOTHERM Wärmepumpentechnik Ges.m.b.H Sportplatzweg 18 6336 Langkampfen Österreich Tel. +43 (0)5332 87496-0 Fax +43 (0)5332 87496-30 info@heliotherm.com www.heliotherm.com 06.02.2024 Version 1.0...
- Seite 57 Pläne / Maßzeichnungen / Schemen 20.1 Maßzeichnung Natural Technology Comfort Compact 7/10 Version 1.0 06.02.2024...
- Seite 58 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 20.1.1 Maßzeichnung Natural Technology Comfort Compact 15/18 06.02.2024 Version 1.0...
- Seite 59 20.2 Aluminiumsockelplan Natural Technology Comfort Compact 7/10 Version 1.0 06.02.2024...
- Seite 60 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 20.2.1 Aluminiumsockelplan Natural Technology Comfort Compact 15/18 06.02.2024 Version 1.0...
- Seite 61 20.3 Betonsockelplan Natural Technology Comfort Compact 7/10 Version 1.0 06.02.2024...
- Seite 62 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 20.3.1 Betonsockelplan Natural Technology Comfort Compact 15/18 06.02.2024 Version 1.0...
- Seite 63 20.4 Anschlussplan Hydrobox Version 1.0 06.02.2024...
- Seite 64 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 20.4.1 Maßzeichnung Powerbox 06.02.2024 Version 1.0...
- Seite 65 Notizen Version 1.0 06.02.2024...
- Seite 66 INSTALLATIONSANLEITUNG Natural Technology Comfort Compact 7 / 10 / 15 / 18 Prüfung 22.1 Allgemein Gemäß der EU-Verordnung Nr. 517/2014 ist der Anlagenbetreiber verpflichtet, Wärmepumpenanlan- gen durch einen zertifizierten Fachmann auf Dichtheit zu prüfen. Dies muss mindestens alle 12 Monate erfolgen.
