Seite 4
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort 20.1.2 Produktdaten gemäß EU Verordnung 813/2013, HP08S10W-M-BC ........43 20.1.3 Produktdaten gemäß EU Verordnung 813/2013, HP12S16W-M-BC ........44 20.1.4 Produktdaten gemäß EU Verordnung 813/2013, HP20S25W-M-BC ........45 Prüfung ......................46 21.1 Allgemein ..........................46 21.2 Dichtheitsprüfung ........................47 21.3 Reparaturen ..........................47 18.12.2020 Version 3.0...
Seite 5
Verpflichtungen von Heliotherm gemäß den gültigen Gewährleistungs- und Garantiebestimmungen nicht bindend. Heliotherm behält sich das Recht auf Änderungen an Details und Spezifikationen ohne vorhergehende Ankündigung vor. Die verwendeten Abbildungen sind Symbolfotos. Aufgrund möglicher Satz- und Druck- fehler, aber auch aufgrund der Notwendigkeit laufender technischer Veränderungen...
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort EG-KONFORMITÄTSERKLÄRUNG Der Unterzeichnete Heliotherm Wärmepumpentechnik Ges.m.b.H. Sportplatzweg 18 A-6336 Langkampfen bestätigt, dass die nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten europäischen Normen und der nationalen Normen und Richtlinien erfüllt(en). Bei einer nicht mit uns abgestimmten Änderung der (des) Geräte(s) verliert diese Erklärung ihre Gültigkeit.
Zu dieser Dokumentation Zweck des Dokuments Diese Anleitung ist Teil des Produkts und beinhaltet alle nötigen Informationen für die sichere Ausführung folgender Tätigkeiten: - Transport - Aufstellung - Anschluss von Elektro- und Kommunikationsleitungen - Anschluss von Hydraulikleitungen - Anschluss von Erdkollektorleitungen - Erstinbetriebnahme - Wartung - Reparatur...
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Revisionen und Gültigkeit Ausgabe Datum Version 1.0 26.09.2017 Version 2.0 15.01.2019 Version 2.1 23.04.2019 Version 2.2 23.10.2020 Version 3.0 18.12.2020 Tab. 3: Revisionshistorie Diese Anleitung ist gültig für die folgenden Produkte: Typenbezeichnung Artikelnummer Sole Wärmepumpe Basic Comfort, modulierend HP08S10W-M-BC Sole Wärmepumpe Basic Comfort, modulierend HP12S16W-M-BC...
Sicherheit Bestimmungsgemäße Verwendung Die Wärmepumpe ist nur für den vom Hersteller vorgegebenen Zweck des Erwärmens von Heizungswas- ser vorgesehen. Sollte sie auf andere oder darüber hinaus gehende Weise benützt werden, gilt dies nicht mehr als bestimmungsgemäß. Insbesondere sind auch die zugehörigen Produktschriften zu beachten. Änderungen oder Umbauten am Gerät dürfen nicht durchgeführt werden und führen zu einem automa- tischen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche.
Die Wärmepumpe muss von einem zugelassenen Fachbetrieb montiert, in Betrieb genommen und gewar- tet werden. Darüber hinaus müssen die Mitarbeiter des jeweiligen Fachbetriebs die firmeninterne Schu- lung im Hause Heliotherm besucht haben. Es ist sicherzustellen, dass das Montage-, Inbetriebnahme-, Wartungs- und Servicepersonal diese Anleitung sowie die Bedienungsanleitung des Gerätes gelesen und die Sicherheitshinweise verstanden...
2.5.3 Wartung und Service Spannungsführende Bauteile in der Wärmepumpe Lebensgefahr durch elektrischen Schlag! Alle Stromkreise sind spannungsfrei zu schalten bevor die Wärme- pumpe geöffnet wird! GEFAHR Vor Wartungsarbeiten Gerät durch Heizungsnotschalter oder Siche- rung vom Stromnetz trennen und vor Wiedereinschalten sichern! Wärmepumpe allpolig abschalten! Wärmepumpe nicht umbauen! Scharfe Kanten...
Allgemein Die Wärmepumpe ist ein innovatives Produkt, das gemäß dem aktuellen Stand der Technik geplant und gebaut wurde. In Kombination mit weiteren Heliotherm Komponenten kann sie zu einem hocheffizienten Gesamtheizungssystem ergänzt werden. Der erhöhte Wärmebedarf während der Estrichausheizphase kann eventuell nicht durch die Wärmepum- pe alleine bereitgestellt werden.
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Erdreich als Energiequelle Das Erdreich stellt eine ideale Energiequelle für monovalent arbeitende Anlagen dar. Das Erdreich spei- chert Sonnenenergie und wird durch Regenwasser regeneriert. Daher ist auch im Winter und bei Schnee- bedeckung ausreichend Quellenergie vorhanden. Bei Tiefensonden werden ein großer Erdspeicher und im Wesentlichen geothermische Energie genutzt.
Dimensionierung Falsche Auslegung des Erdkollektors / der Solesonde. Maschinenschaden! Der Erdkollektor / die Solesonde muss von einem Fachbetrieb oder – HINWEIS einem Geothermie Planungsbüro geplant und umgesetzt werden. Der Erdkollektor / die Solesonde muss gemäß der Kälteleistung der Wärmepumpe dimensioniert werden. Auslegung Sole/Wasser Wärmepumpen mit Flachkollektor Die folgenden Dimensionierungen der Erdkollektoren sind Richtwerte.

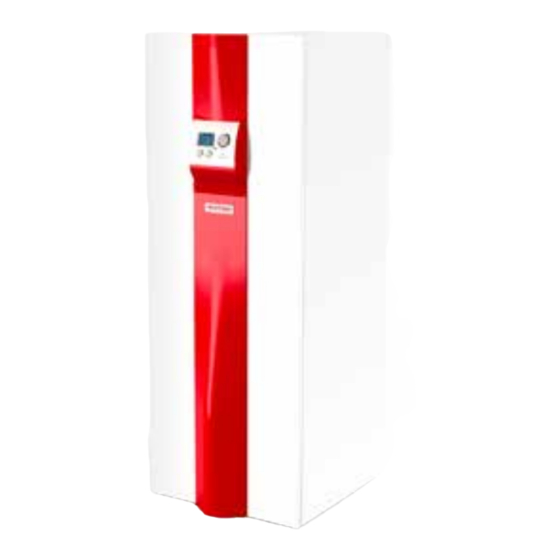

Lieferumfang Grundgerät Die Wärmepumpe wird wie in Abb. 6 verpackt und geliefert. Abb. 6: Verpackte Wärmepumpe Abb. 7: Grundgerät Verpackung Für die Verpackung werden ausschließlich umweltfreundliche Materialien verwendet. Verpackungsmateri- alien sind wertvolle Rohstoffe und können wieder verwertet werden. Führen Sie deshalb die Verpackungs- materialien dem Verwertungskreislauf zu.
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Planung der Montage Geräteabmessungen HP08S10W-M-BC HP12S16W-M-BC HP20S25W-M-BC HP08S10W-M-P-BC HP12S16W-M-P-BC HP20S25W-M-P-BC Zustand HP08S10W-M-R-BC HP12S16W-M-R-BC HP20S25W-M-R-BC HP08S10W-M-P-R-BC HP12S16W-M-P-R-BC HP20S25W-M-P-R-BC Abmessungen 1.700 x 600 x 670 mm Betriebsgewicht 175 kg 180 kg 185 kg Tab. 9: Geräteabmessungen Aufstellort wählen Bei der Wahl des Aufstellortes müssen einige wesentliche Dinge beachtet werden um eine optimale Funk- tion der Wärmepumpe zu gewährleisten und Konflikten vorzubeugen:...
Planung des Flächenkollektors Bei der Errichtung des Erdkollektors ist generell auf die entsprechenden Normen bzw. die örtlichen Verordnungen zu achten. Unabhängig davon sind folgende Installationsvorschriften einzuhalten um ein optimales Zusammenspiel von Wärmepumpe und Erdkollektor zu erreichen: Abb. 9: Hydraulik Schema Primärkreis (Erdkollektor) Die Verlegungstiefe des Flächenkollektors muss mindestens 30 cm unter der Frostgrenze gewählt werden (in den meisten Gebieten bei 1,20 m).
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Planung der Solesonde Bei der Errichtung der Solesonden ist generell auf die entsprechenden Normen bzw. die örtlichen Verordnungen zu achten. Unabhängig davon sind foldende Installationsvorschriften einzuhalten um ein optimales Zusammenspiel von Wärmepumpe und Solesonden zu erreichen: Abb.
Lagerung Die Sole/Wasser Wärmepumpe darf nur originalverpackt und an einem trockenen, frost- und staubfreien Ort gelagert werden (nicht im Freien aufbewahren!). Darüber hinaus darf sie nur senkrecht positioniert wer- den und sollte vor Sonneneinstrahlung geschützt werden. Es ist nicht erlaubt, andere Gegenstände auf die Wärmepumpe zu legen.
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Transport Bei Anlieferung der Wärmepumpe ist diese unverzüglich auf sichtbare Beschädigungen zu untersu- chen und diese sind dem ausführenden Transportunternehmen unmittelbar mitzuteilen. Umkippen der Wärmepumpe Quetschgefahr! VORSICHT Wärmepumpe vorsichtig transportieren. Persönliche Schutzausrüstung tragen! Bis zu ihrem bestimmungsgemäßen Aufstellungsort muss die Wärmepumpe in ihrer Originalverpackung transportiert werden.
Aufstellung Wärmepumpe auspacken Die Wärmepumpe wird fest verschraubt auf einer Holzpalette geliefert und ist in Karton und Folie ein- gehüllt. Zuerst sind die Folie und der Karton vorsichtig zu entfernen und gemäß den örtlichen Bestim- mungen zu entsorgen. Dabei muss darauf geachtet werden, dass die Oberfläche des Geräts nicht durch scharfe Gegenstände, die eventuell zum Öffnen der Verpackung herangezogen werden, beschädigt wird.
Seite 24
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Die Schrauben an den 4 Sicherheitslaschen aus der Palette ausschrauben. Die 4 Sicherungslaschen unter die Wärme- pumpe schieben. Die Wärmepumpe kann nun von der Palette gehoben und am endgültigen Aufstellungsort platziert werden. 18.12.2020 Version 3.0...
Anschlüsse 10.1 Elektrischer Anschluss Wärmepumpe Spannungsführende Bauteile in der Wärmepumpe Lebensgefahr durch elektrischen Schlag! Alle elektrischen Arbeiten dürfen nur im spannungsfreien Zustand und von autorisierten und geschulten Elektro-Fachkräften durchgeführt werden! GEFAHR Spannungsfreien Zustand durch Aussichern im Sicherungskasten herstellen und vor Wiedereinschalten sichern! Entsprechende VDE-, EN- und IEC-Normen einhalten! Anschlussbedingungen des Energieversorgungsunternehmens ein- halten!
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Wärmepumpe füllen 11.1 Hydraulikkreise füllen Rückstände oder aggressive Medien im Kondensator Maschinenschaden Vor Anschluss der hydraulischen Leitungen der Wärmepumpe an die Heizungsanlage, die Heizungsanlage spülen. Das zu befüllende Wasser gemäß VDI 2035 aufbereiten. VORSICHT Befüllung nur nach DIN EN 1717 und DIN 1988-100.
Erstinbetriebnahme 12.1 Allgemein Damit eine ordnungsgemäße Inbetriebnahme gewährleistet werden kann, muss diese von einem auto- risierten Kundendienstmitarbeiter durchgeführt werden. Dabei ist das offizielle Inbetriebnahme-Formular des Herstellers vollständig auszufüllen und durch die Unterschrift eines autorisierten und geschulten Kundendienst-Mitarbeiters die korrekte Installation und Inbetriebnahme zu bestätigen. Bei Verletzung dieser Vorschrift entfällt jeglicher Garantieanspruch.
Ignorieren der Störung und fortgesetzten Betrieb entstehen, übernimmt der Hersteller keine Haftung! Für die Ermittlung möglicher Ursachen der Störung kann das Bedienungshandbuch der Wärmepumpe in der aktuell gültigen Fassung für den Fachmann herangezogen werden. Darüber hinaus kann der Technische Support von Heliotherm kontaktiert werden unter Tel.: +43 5332 87496-0 Email: support@heliotherm.com...
13.1.4 Niederdruck (Verdampfungsdruck) Allgemeine Einstellungen der Sicherheitskette: Der Niederdruckwächter überwacht den Verdampfungsdruck und sichert die Wärmepumpe vor zu nied- rigen Verdampfungsdrücken unterhalb der Grenzwerte. Mögliche Ursachen Lösungen Geringer Volumenstrom im Solekreislauf. Durchfluss kontrollieren. Expansionsventil zu weit geschlossen. Expansionsventil auf Funktion überprüfen. Feuchtigkeit im Kältekreis.
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Wartung Spannungsführende Bauteile in der Wärmepumpe Personenschaden durch elektrischen Schlag! Alle elektrischen Arbeiten dürfen nur im spannungsfreien Zustand und GEFAHR von autorisierten und geschulten Fachkräften durchgeführt werden! Spannungsfreien Zustand durch Aussichern im Sicherungskasten herstellen und vor Wiedereinschalten sichern. Gerät allpolig abschalten! Heiße Betriebsmittel und Bauteile in der Wärmepumpe Personenschaden durch Verbrennungen / Verbrühungen!
14.3 Wartung durchführen Spannungsführende Bauteile in der Wärmepumpe Personenschaden durch elektrischen Schlag! Wartungsarbeiten dürfen nur im spannungsfreien Zustand und von GEFAHR autorisierten und geschulten Fachkräften durchgeführt werden! Spannungsfreien Zustand durch Aussichern im Sicherungskasten herstellen und vor Wiedereinschalten sichern. Gerät allpolig abschalten! Bevor die Wartungen duchgeführt werden können, müssen die Gehäusepaneele der Wärmepumpe entfernt werden (siehe Kapitel 9).
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Reparatur Spannungsführende Bauteile in der Wärmepumpe. Personenschaden durch elektrischen Schlag! Alle elektrischen Arbeiten dürfen nur im spannungsfreien Zustand und GEFAHR von autorisierten und geschulten Fachkräften durchgeführt werden! Spannungsfreien Zustand durch Aussichern im Sicherungskasten herstellen und vor Wiedereinschalten sichern. Gerät allpolig abschalten! Austretendes Kältemittel.
Außerbetriebnahme 16.1 Vorbereitung Wenn die Wärmepumpe außer Betrieb gestellt werden soll, ist zunächst sicherzustellen, dass die Wärme- pumpe deaktiviert ist. Anschließend ist das Gerät vom Stromnetz zu trennen. 16.2 Trennen vom Heizungssystem Das Heizungssystem muss mittels Absperrventile von der Wärmepumpe getrennt werden um ein Aus- laufen des Heizungsmediums zu verhindern.
INSTALLATIONSANLEITUNG Sole/Wasser Wärmepumpe, Baureihe Basic Comfort Entsorgung Bei der Entsorgung der Wärmepumpe oder von Teilen der Wärmepumpe sind alle lokalen, nationalen und EU-Vorschriften sowie umweltrelevante Anforderungen in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und Bauteilen gemäß den gängigen Normen einzuhalten. Dabei ist besonders Wert auf eine fachgerechte Entsorgung des Kältemittels und des Kälteöles zu legen.
Technische Daten 18.1 Gerätedaten HP08S10W-M-BC HP12S16W-M-BC HP20S25W-M-BC Parameter Einheit HP08S10W-M-R-BC HP12S16W-M-R-BC HP20S25W-M-R-BC Heizleistung B0W35 12,1 20,1 Gerätemaße 1.700 x 600 x 670 Höhe x Breite x Tiefe Verpackungsmaße 1.850 x 800 x 850 Höhe x Breite x Tiefe Betriebsgewicht Maximale elektrische Leistungsaufnahme Schallleistungspegel dB(A)
Wärmepumpen: Wasser- oder m³/h mg/kWh Sole-Nenndurchsatz Jährlicher Energieverbrauch 3088 Kombiheizgerät mit Wärmepumpe Angegebenes Lastprofil Warmwasserbereitungs- η Energieeffizienz Täglicher Stromverbrauch Täglicher Brennstoffverbrauch elec fuel Jahresstronverbrauche Jährlicher Brennstoffverbrauch Kontakt Heliotherm Wärmepumpentechnik Ges.m.b.H, Sportplatzweg 18, A-6336 Langkampfen Ihr Weg in die Unabhängigkeit Version 3.0 18.12.2020...
Wärmepumpen: Wasser- oder m³/h mg/kWh Sole-Nenndurchsatz Jährlicher Energieverbrauch 4499 Kombiheizgerät mit Wärmepumpe Angegebenes Lastprofil Warmwasserbereitungs- η Energieeffizienz Täglicher Stromverbrauch Täglicher Brennstoffverbrauch elec fuel Jahresstronverbrauche Jährlicher Brennstoffverbrauch Kontakt Heliotherm Wärmepumpentechnik Ges.m.b.H, Sportplatzweg 18, A-6336 Langkampfen Ihr Weg in die Unabhängigkeit 18.12.2020 Version 3.0...
Wärmepumpen: Wasser- oder m³/h mg/kWh Sole-Nenndurchsatz Jährlicher Energieverbrauch 7069 Kombiheizgerät mit Wärmepumpe Angegebenes Lastprofil Warmwasserbereitungs- η Energieeffizienz Täglicher Stromverbrauch Täglicher Brennstoffverbrauch elec fuel Jahresstronverbrauche Jährlicher Brennstoffverbrauch Kontakt Heliotherm Wärmepumpentechnik Ges.m.b.H, Sportplatzweg 18, A-6336 Langkampfen Ihr Weg in die Unabhängigkeit Version 3.0 18.12.2020...
Nach der Reparatur eines Leckes ist die Prüfung binnen eines Monats zu wiederholen. Das nachfolgende Formular kann für die Dokumentation dieser Prüfungen verwendet werden. Daten zur Anlage Anlagenbetreiber Firma Firma Name Name Straße Straße Land Land Anlagenstandort Straße Land Anlagenersteller Firma Monteur Straße Land Firmenstempel (Anlagenersteller) & Unterschrift Heliotherm Typenschild 18.12.2020 Version 3.0...
21.2 Dichtheitsprüfung Dichtheitsanforderung Zertifizierungsnummer Datum Prüfer gem. VO (EG) 303/2008 erfüllt nicht erfüllt 21.3 Reparaturen Datum Reparaturarbeit durchgeführt von Version 3.0 18.12.2020...
