2 Lüftungssystem iV14

Beschreibung

Das Lüftungssystem iV14 ist für die Belüftung von Wohn- und Schlafräumen in Ein- und Mehrfamilienhäusern, Ho-
tels und Pensionen, von Räumen öffentlicher Einrichtungen sowie Arbeitsräumen in Bürogebäuden konzipiert.
Für den Einbau in Neubauten ist das iV14V und für den nachträglichen Einbau in Altbauten ist das iV14R geeignet.
Einsatzbedingungen
Vorsicht
Um die zuverlässige Funktion des Lüftungssystems iV14 sicherzustellen, setzen Sie es nur
- montierter Innenblende und
- in Räumen ein, die frei von aggressiven oder ätzenden Gasen und extremer Staubbelastung sind.
Aufbau
Das Lüftungssystem iV14 besteht aus
Wandeinbauhülse,
Wärmespeicher mit Ventilator,
Innenblende,
Außenhaube mit Außenplatine,
13
12
11
Innenputz
1
Rahmen Innenblende
2
3
Abdeckung Innenblende
4
Schalldämmeinlage (optional)
5
Wandeinbauhülse
6
Ventilator
7

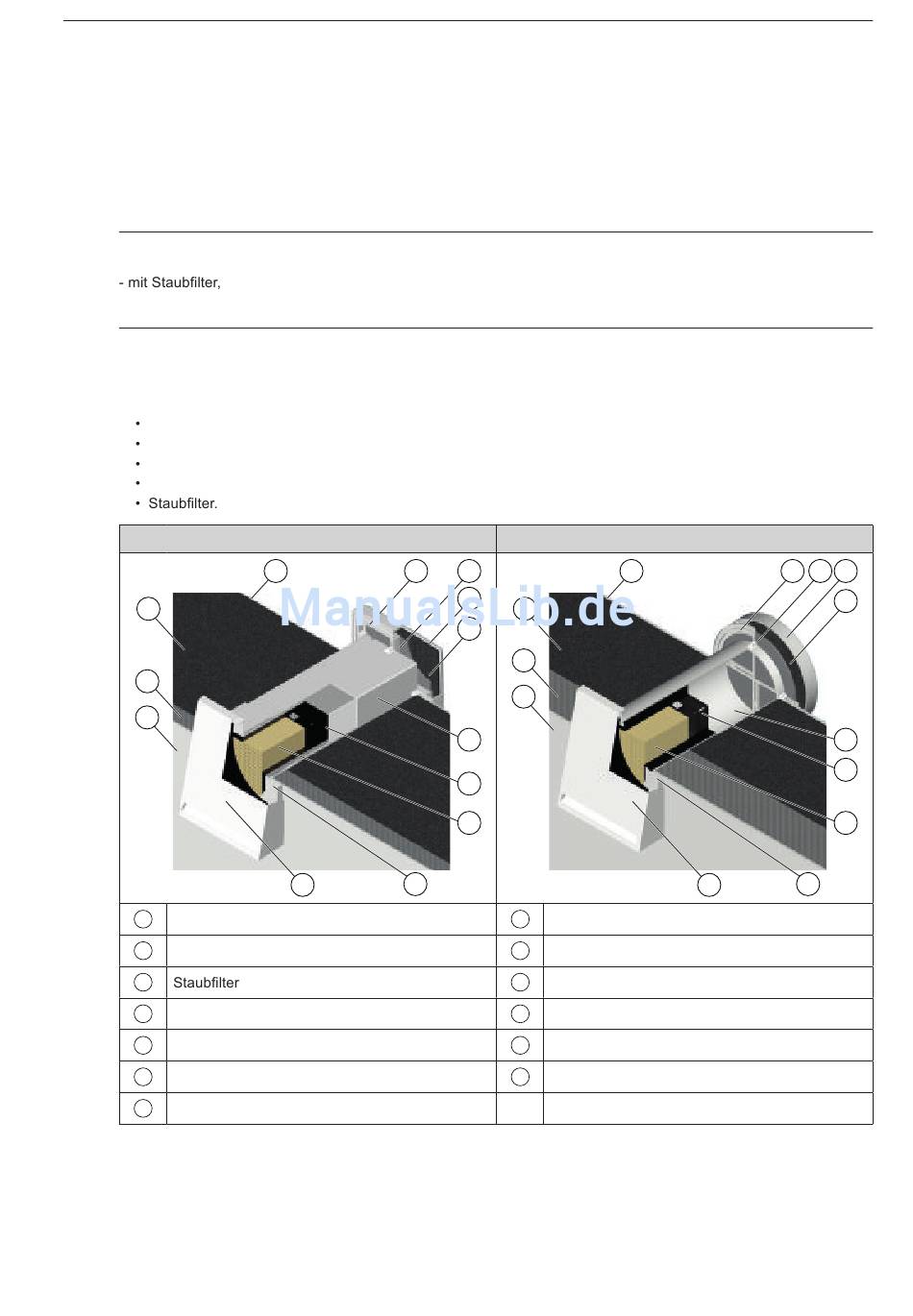

Abbildung 1: Aufbau iV14
Lüftungssystem iV14
Montage- und Bedienungsanleitung, 04/2013
iV14V
1 2
9
10
3 1
4
13
5
12
11
6
7
8
Wärmespeicher
8
Außenplatine
9
Außenhaube
10
Außenputz
11
Dämmung
12
Mauerwerk
13
Lüftungssystem iV14
iV14R
2 3
9
10
4
5
6
7
8
7
