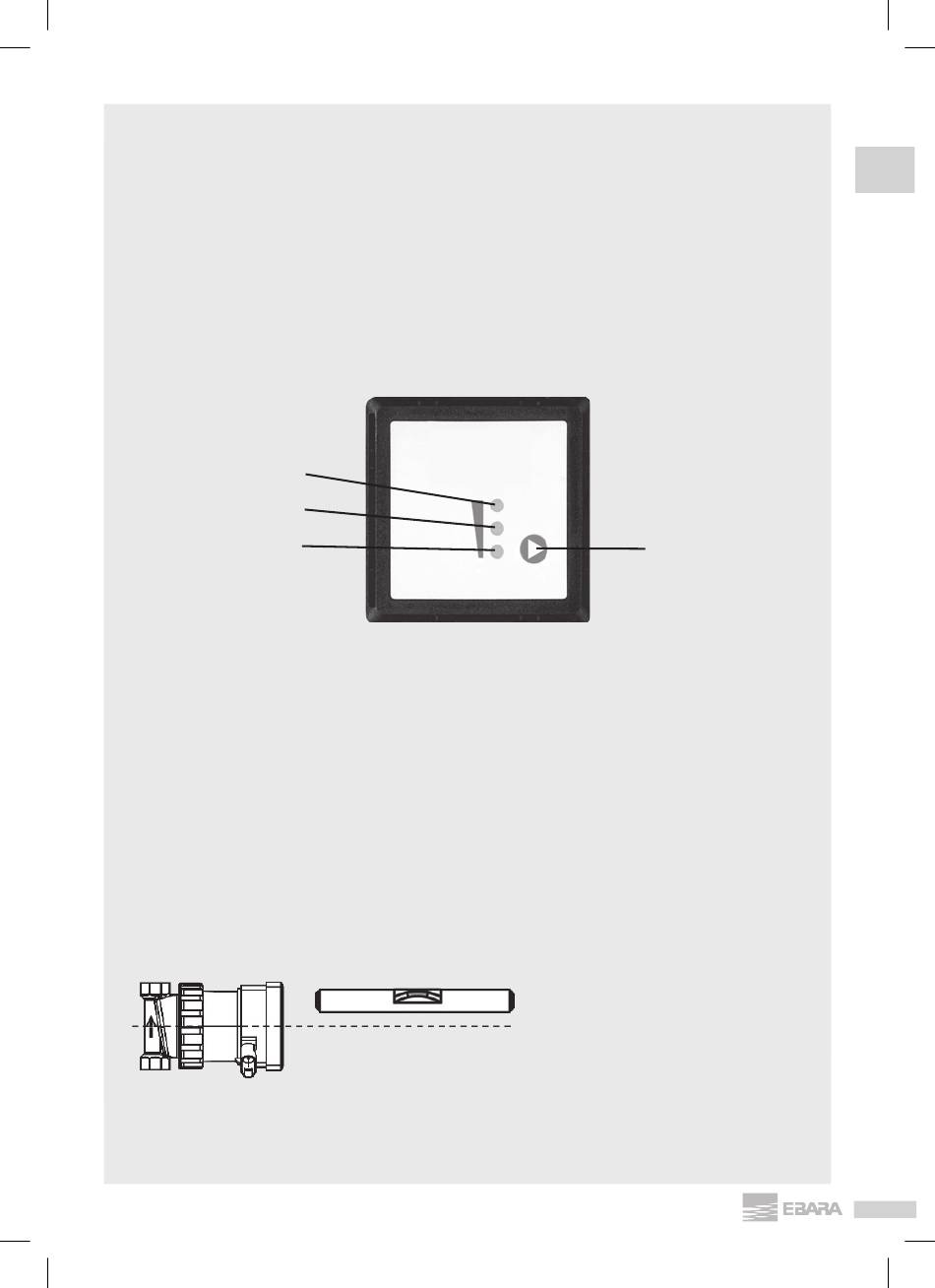

7 Bedienung
Sobald die Pumpe an die Versorgungsspannung angeschlossen wird, zeigt sie durch die LED's
im Bedienfeld an welche Stufe eingestellt ist. In Stufe 1 leuchtet eine LED, in Stufe 2 leuchten die
erste und zweite LED und in Stufe drei alle drei LED's. Durch Drücken der Taste werden die Stu-
fen fortlaufend durchgeschaltet. Durch Auswahl der am besten geeigneten Kennlinie kann die
Pumpe optimal an das System angepasst werden. Blinkende LED's signalisieren eine Störung.
LED 3
LED 2
LED 1
8 Montage
Der Einbau der Zirkulationspumpe erfolgt in der Leitung, in der Regel direkt vor dem Brauch-
wasserspeicher und zwar so, dass das Wasser von der letzten Zapfstelle über die Zirkulationslei-
tung in den Speicher zurückgepumpt wird. Druckseitig (primärseitig) der Pumpe muss ein
Rückschlagventil eingebaut werden, welches verhindert, dass die Pumpe beim Öffnen des Zapf-
hahnes rückwärts durchströmt wird. An der Saugseite (sekundärseitig) der Pumpe wird zur Ver-
einfachung der Wartung eine Absperrarmatur eingebaut. Spannungsfreie Montage mit
waagerecht liegendem Pumpenmotor durchführen (Richtungspfeil auf dem Pumpengehäuse
zeigt die Flussrichtung an). Bei Wärmedämmarbeiten darauf achten, dass der Pumpenmotor
und das Elektronikgehäuse nicht gedämmt werden.
Fig. 1
WITA go.future Z
Original Einbau-
und Bedienungsanleitung
Taste
