5.7.2.5
Einstellung Spulenbremse
Pos. Symbol
1
•
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen.
Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft
aber im Betrieb nicht blockiert.
5.7.3
MIG/MAG-Sonderbrenner
5.7.3.1
Umschaltung zwischen Push/Pull- und Zwischenantrieb
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von
sachkundigen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Prüfung!
Vor Wiederinbetriebnahme muss unbedingt eine „Inspektion und Prüfung während des
Betriebes" entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion
und Prüfung während des Betriebes" durchgeführt werden!
•
Detaillierte Hinweise siehe Standardbetriebsanleitung des Schweißgerätes.
Die Stecker befinden sich direkt auf der Platine M3.7x.
Stecker
Funktion
auf X24
Betrieb mit Push/Pull-Schweißbrenner (ab Werk)
auf X23
Betrieb mit Zwischenantrieb
5.7.4
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung
"Steuerung".
099-005511-EW500
26.04.2016
Beschreibung
0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Aufbau und Funktion

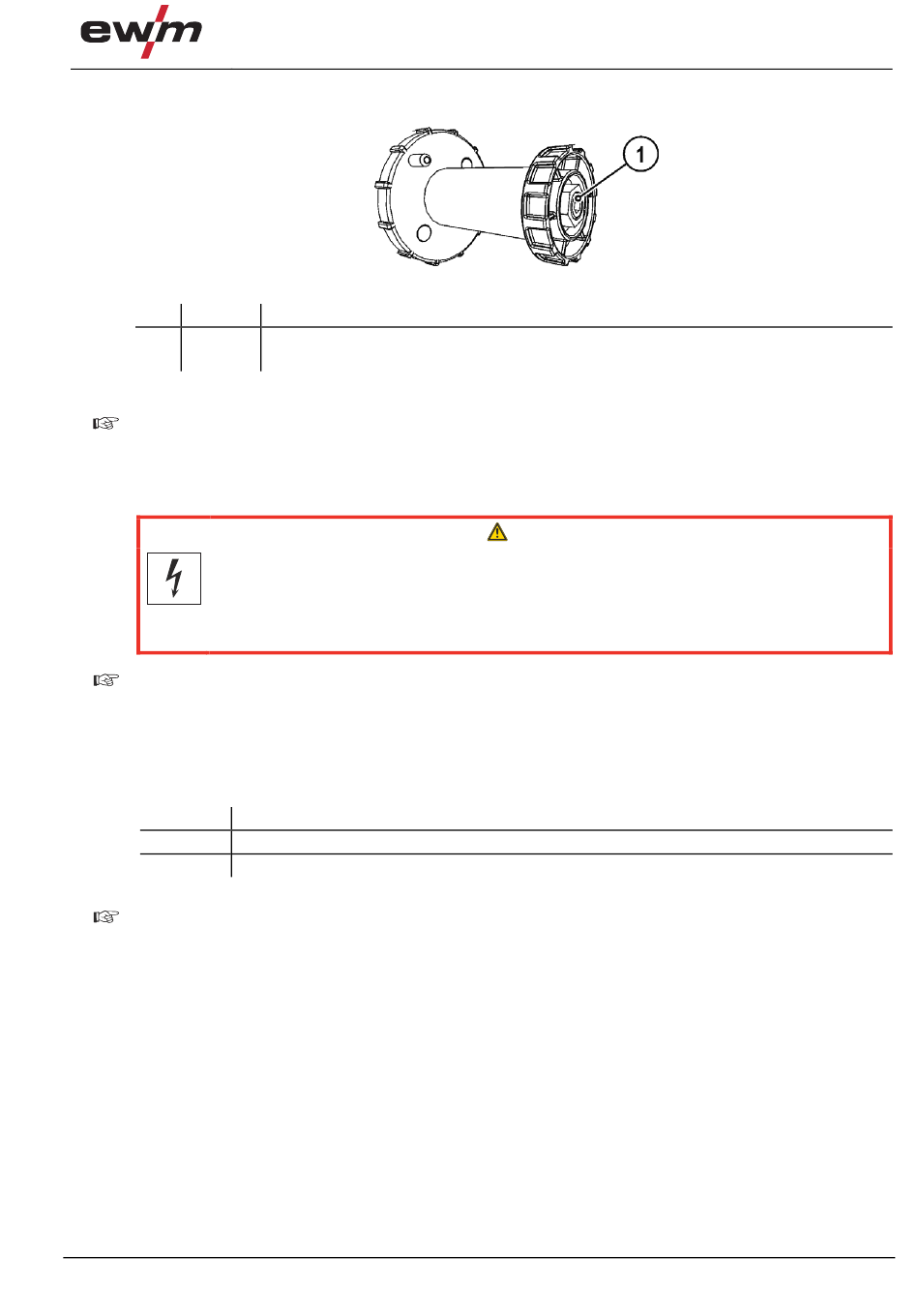

Abbildung 5-12
GEFAHR
MIG/MAG-Schweißen
27
