4
Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
099-005511-EW500
26.04.2016
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportgriff
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Drehverschluss
Verriegelung der Schutzklappe, Drahtrolle
Drehverschluss
Verriegelung der Schutzklappe, Drahtvorschubantrieb
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Gerätefüße
Anschlussbuchse Schweißstrom (variantenabhängig: drive 4X MMA)
Schweißstrompotential des Schweißbrenneranschlusses zum E-Hand-Schweißen bzw.
Fugenhobeln
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Gerätesteuerung - siehe entsprechende Betriebsanleitung "Steuerung"
Schutzklappe, Gerätesteuerung

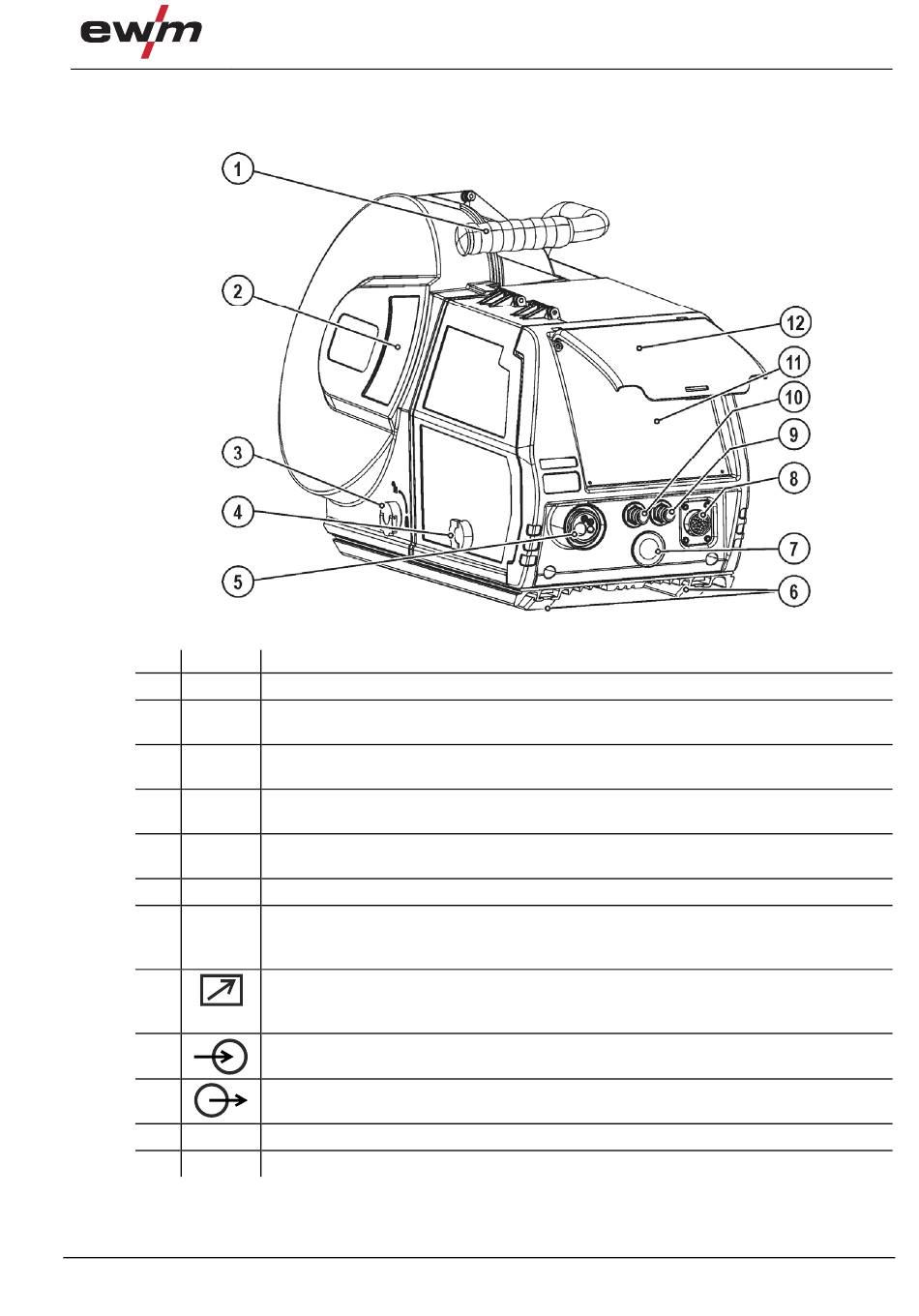

Abbildung 4-1
Frontansicht
9
