Gerätebeschreibung - Schnellübersicht

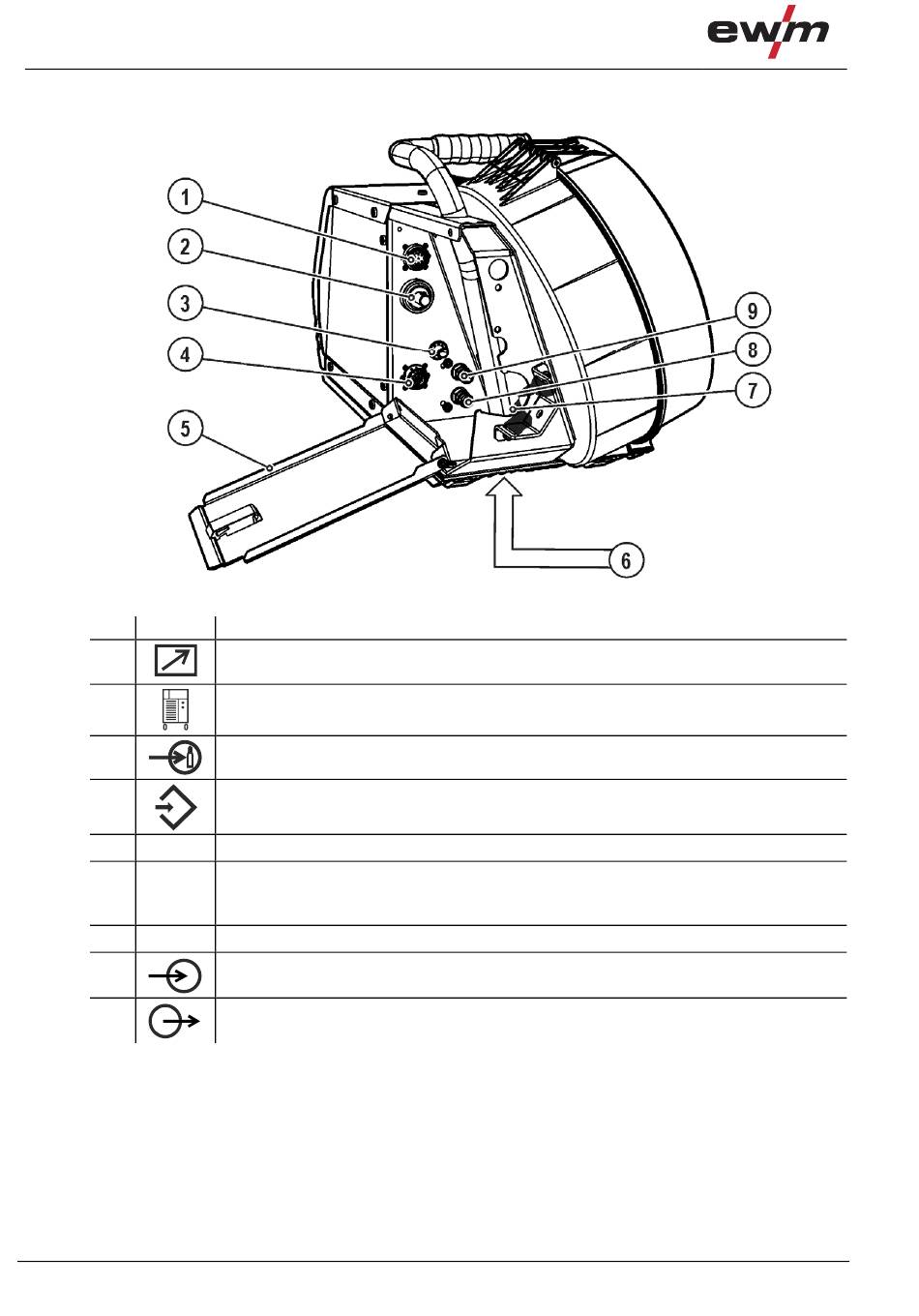

Rückansicht
4.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
Beschreibung
0
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller etc.)
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Schutzklappe
Aufnahmepunkt Drehdorn
Das Drahtvorschubgerät wird mit diesem Aufnahmepunkt auf den Drehdorn der
Stromquelle aufgesetzt, um das horizontale schwenken des Gerätes zu ermöglichen.
Zugentlastung Zwischenschlauchpaket
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Abbildung 4-2
099-005511-EW500
26.04.2016
