4.3

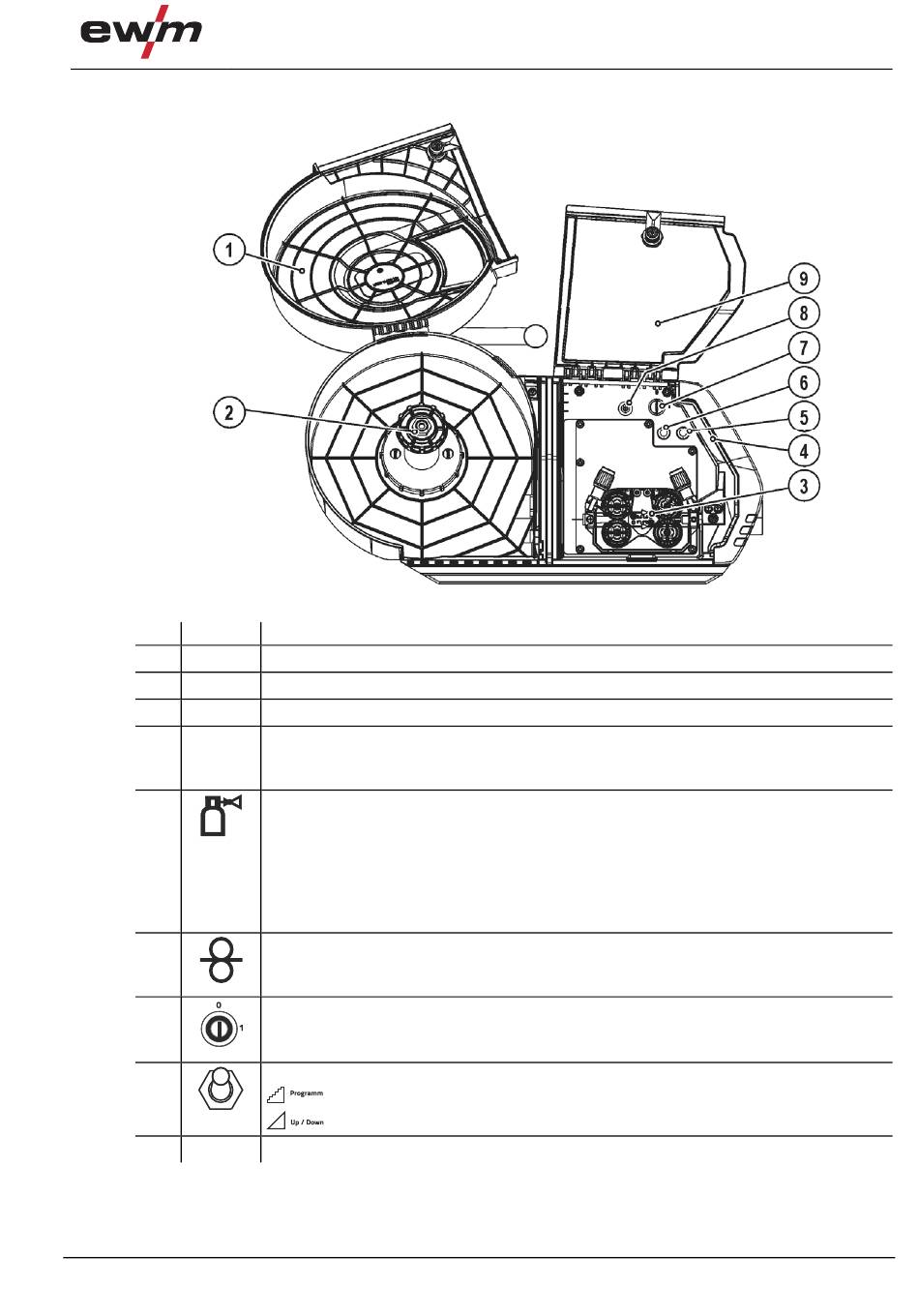

Innenansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-005511-EW500
26.04.2016
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schutzklappe Drahtspule
Drahtspulenaufnahme
Drahtvorschubantrieb
Beleuchtung, Innenraum
Die Beleuchtung wird im Energiesparmodus und beim E-Hand- und WIG
abgeschaltet.
Drucktaste Gastest / Spülen
• ----------- Einstellen der Schutzgasmenge (Gastest):
Nach einmaligem Betätigen des Tasters fließt für ca. 25 s Schutzgas. Durch
nochmaliges Betätigen kann der Vorgang auch vorzeitig beendet werden.
• ----------- Spülen langer Schlauchpakete (Spülen):
Drucktaste ca. 5 s betätigen: Schutzgas strömt permanent bis die Drucktaste
Gastest nochmals betätigt wird.
Drucktaste Drahteinfädeln
Einfädeln der Drahtelektrode nach dem Drahtspulenwechsel. (Der Schweißdraht wird
spannungs- und gasfrei durch das Schlauchpaket bis zum Schweißbrenner eingefädelt.
Schlüsselschalter zum Schutz gegen unbefugte Benutzung > siehe Kapitel 5.11
1 ---------- Änderungen möglich
0 ---------- Änderungen nicht möglich
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
Programme oder JOBs umschalten
Schweißleistung stufenlos einstellen
Schutzklappe, Drahtvorschubantrieb
Abbildung 4-3
Innenansicht
Schweißen
-
11
