Pos. Symbol
1
2
3
4
5
6
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln (nur MIG/MAG-
Brenner mit zusätzlicher Steuerleitung).
099-005511-EW500
26.04.2016
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Aufbau und Funktion

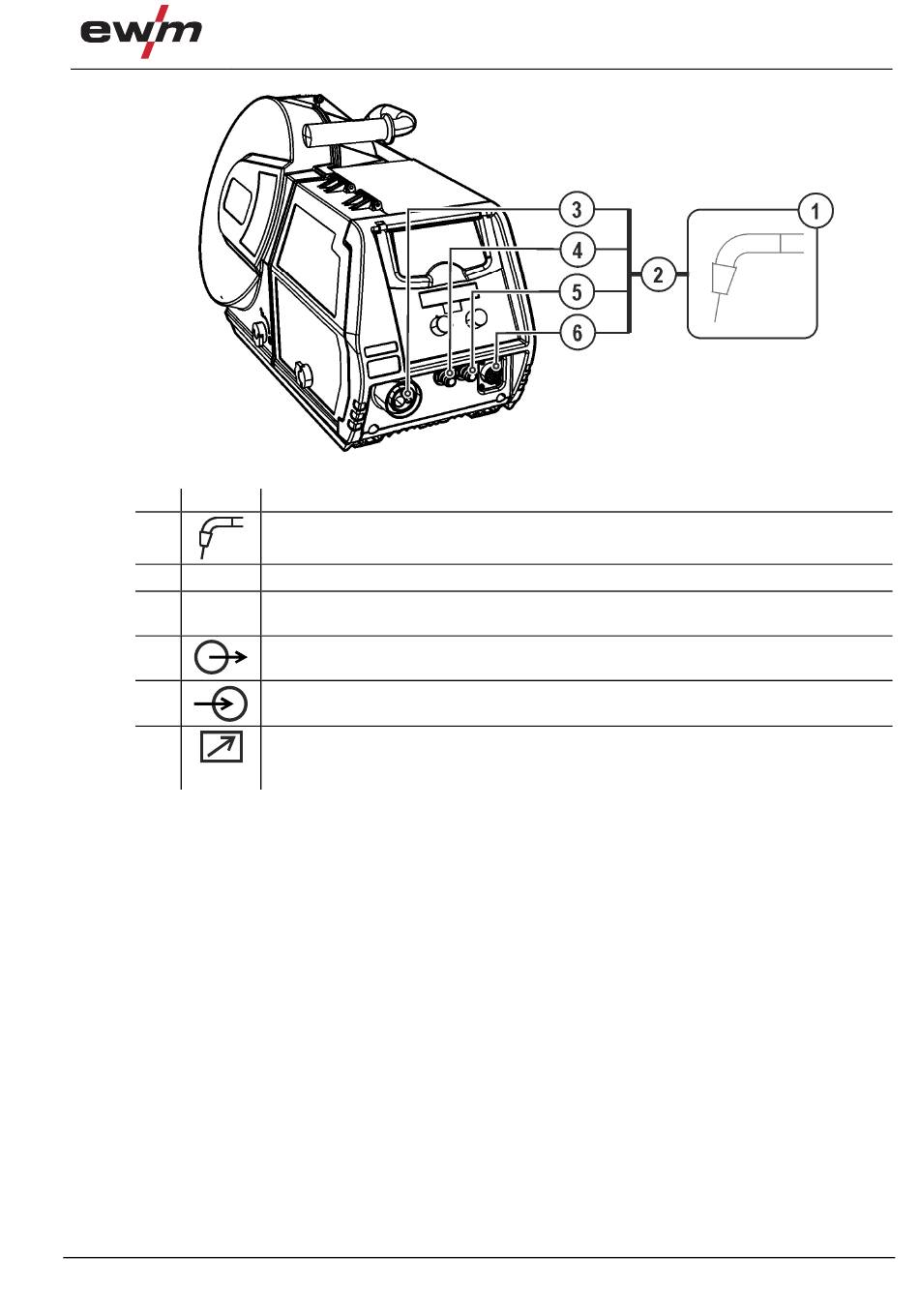

Abbildung 5-7
MIG/MAG-Schweißen
21
