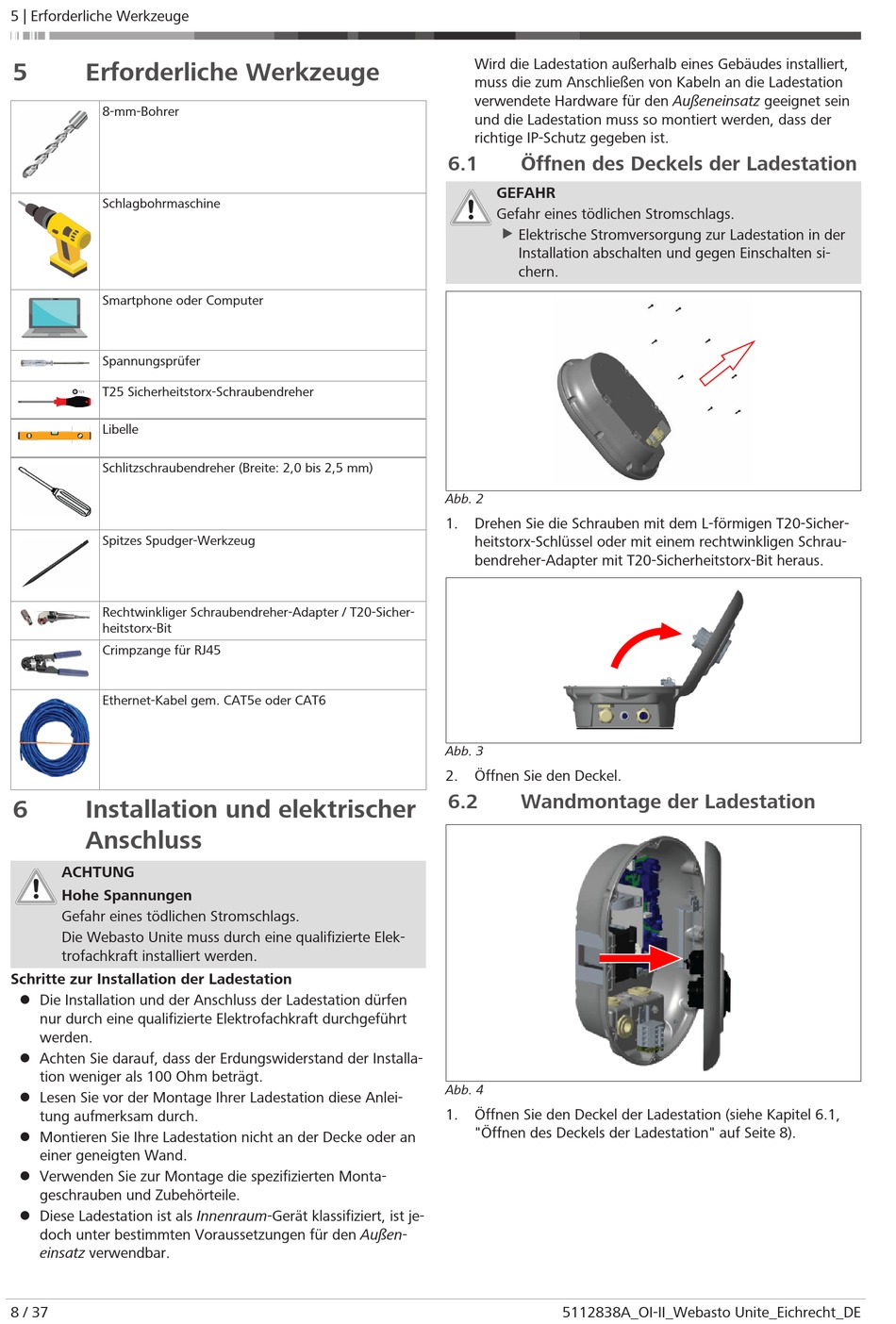

Webasto Unite Bedienungsanleitung Seite 8

5 | Erforderliche Werkzeuge
5 Erforderliche Werkzeuge
8-mm-Bohrer
Schlagbohrmaschine
Smartphone oder Computer
Spannungsprüfer
T25 Sicherheitstorx-Schraubendreher
Libelle
Schlitzschraubendreher (Breite: 2,0 bis 2,5 mm)
Spitzes Spudger-Werkzeug
Rechtwinkliger Schraubendreher-Adapter / T20-Sicher-
heitstorx-Bit
Crimpzange für RJ45
Ethernet-Kabel gem. CAT5e oder CAT6
6 Installation und elektrischer
Anschluss
ACHTUNG
Hohe Spannungen
Gefahr eines tödlichen Stromschlags.
Die Webasto Unite muss durch eine qualifizierte Elek-
trofachkraft installiert werden.
Schritte zur Installation der Ladestation
l Die Installation und der Anschluss der Ladestation dürfen
nur durch eine qualifizierte Elektrofachkraft durchgeführt
werden.
l Achten Sie darauf, dass der Erdungswiderstand der Installa-
tion weniger als 100 Ohm beträgt.
l Lesen Sie vor der Montage Ihrer Ladestation diese Anlei-
tung aufmerksam durch.
l Montieren Sie Ihre Ladestation nicht an der Decke oder an
einer geneigten Wand.
l Verwenden Sie zur Montage die spezifizierten Monta-
geschrauben und Zubehörteile.
l Diese Ladestation ist als Innenraum-Gerät klassifiziert, ist je-
doch unter bestimmten Voraussetzungen für den Außen-
einsatz verwendbar.
8 / 37
Wird die Ladestation außerhalb eines Gebäudes installiert,
muss die zum Anschließen von Kabeln an die Ladestation
verwendete Hardware für den Außeneinsatz geeignet sein
und die Ladestation muss so montiert werden, dass der
richtige IP-Schutz gegeben ist.
6.1 Öffnen des Deckels der Ladestation
GEFAHR
Gefahr eines tödlichen Stromschlags.
u
Elektrische Stromversorgung zur Ladestation in der
Installation abschalten und gegen Einschalten si-
chern.
Abb. 2
1. Drehen Sie die Schrauben mit dem L-förmigen T20-Sicher-
heitstorx-Schlüssel oder mit einem rechtwinkligen Schrau-
bendreher-Adapter mit T20-Sicherheitstorx-Bit heraus.
Abb. 3
2. Öffnen Sie den Deckel.
6.2 Wandmontage der Ladestation
Abb. 4
1. Öffnen Sie den Deckel der Ladestation (siehe Kapitel 6.1,
"Öffnen des Deckels der Ladestation" auf Seite 8).
