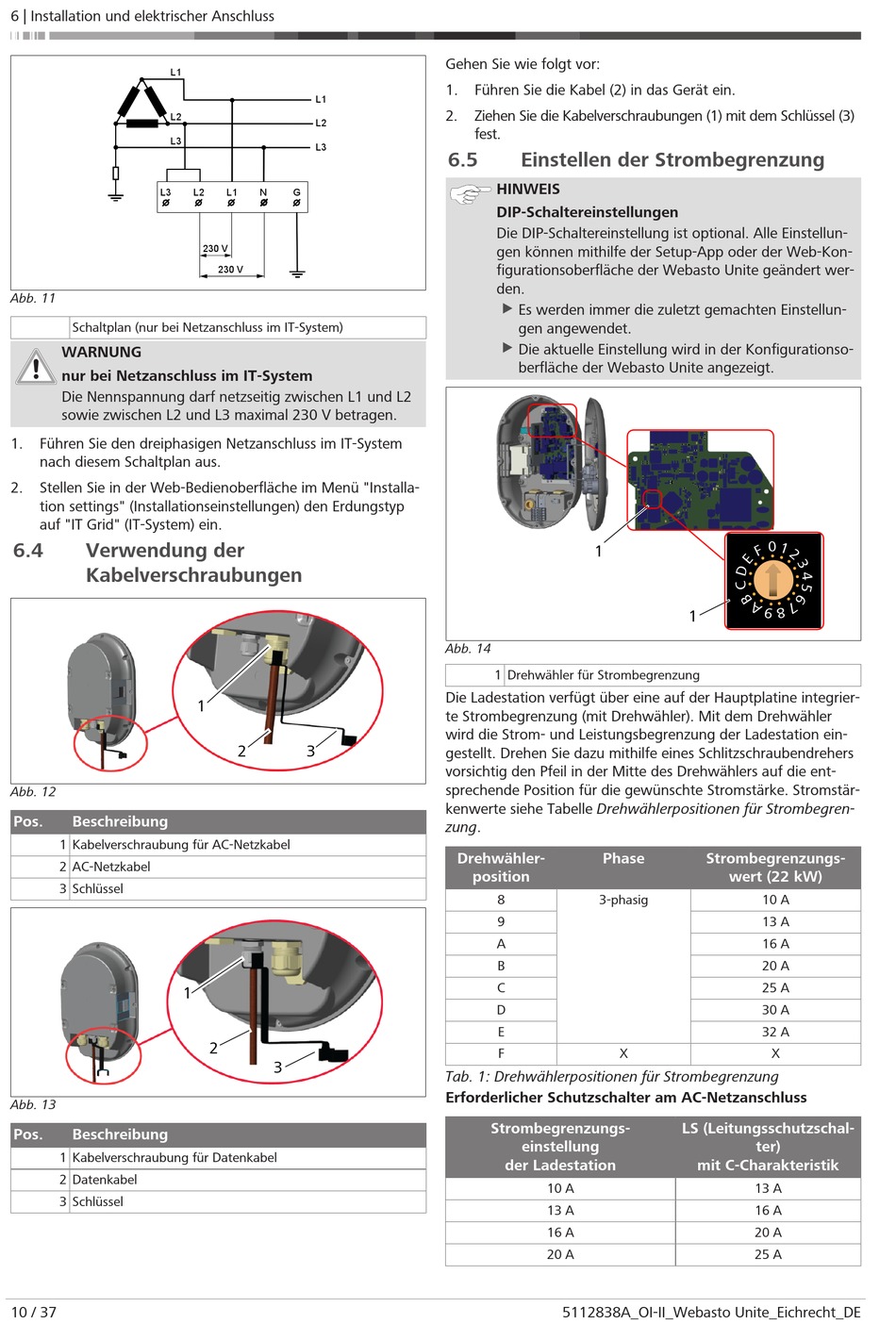

6 | Installation und elektrischer Anschluss
L1
L2
L3
L3
Abb. 11
Schaltplan (nur bei Netzanschluss im IT-System)
WARNUNG
nur bei Netzanschluss im IT-System
Die Nennspannung darf netzseitig zwischen L1 und L2
sowie zwischen L2 und L3 maximal 230 V betragen.
1. Führen Sie den dreiphasigen Netzanschluss im IT-System
nach diesem Schaltplan aus.
2. Stellen Sie in der Web-Bedienoberfläche im Menü "Installa-
tion settings" (Installationseinstellungen) den Erdungstyp
auf "IT Grid" (IT-System) ein.
6.4 Verwendung der
Kabelverschraubungen
Abb. 12
Pos. Beschreibung
1 Kabelverschraubung für AC-Netzkabel
2 AC-Netzkabel
3 Schlüssel
Abb. 13
Pos. Beschreibung
1 Kabelverschraubung für Datenkabel
2 Datenkabel
3 Schlüssel
10 / 37
L1
L2
L3
L2 L1 N G
230 V
230 V
1
2 3
1
2
3
Gehen Sie wie folgt vor:
1. Führen Sie die Kabel (2) in das Gerät ein.
2. Ziehen Sie die Kabelverschraubungen (1) mit dem Schlüssel (3)
fest.
6.5 Einstellen der Strombegrenzung
HINWEIS
DIP-Schaltereinstellungen
Die DIP-Schaltereinstellung ist optional. Alle Einstellun-
gen können mithilfe der Setup-App oder der Web-Kon-
figurationsoberfläche der Webasto Unite geändert wer-
den.
u
Es werden immer die zuletzt gemachten Einstellun-
gen angewendet.
u
Die aktuelle Einstellung wird in der Konfigurationso-
berfläche der Webasto Unite angezeigt.
1
Abb. 14
1 Drehwähler für Strombegrenzung
Die Ladestation verfügt über eine auf der Hauptplatine integrier-
te Strombegrenzung (mit Drehwähler). Mit dem Drehwähler
wird die Strom- und Leistungsbegrenzung der Ladestation ein-
gestellt. Drehen Sie dazu mithilfe eines Schlitzschraubendrehers
vorsichtig den Pfeil in der Mitte des Drehwählers auf die ent-
sprechende Position für die gewünschte Stromstärke. Stromstär-
kenwerte siehe Tabelle Drehwählerpositionen für Strombegren-
zung.
Drehwähler- Phase
position
8 3-phasig
9
A
B
C
D
E
F
Tab. 1: Drehwählerpositionen für Strombegrenzung
Erforderlicher Schutzschalter am AC-Netzanschluss
Strombegrenzungs-
einstellung
der Ladestation
10 A
13 A
16 A
20 A
5112838A_OI-II_Webasto Unite_Eichrecht_DE
1
Strombegrenzungs-
wert (22 kW)
10 A
13 A
16 A
20 A
25 A
30 A
32 A
X X
LS (Leitungsschutzschal-
ter)
mit C-Charakteristik
13 A
16 A
20 A
25 A
