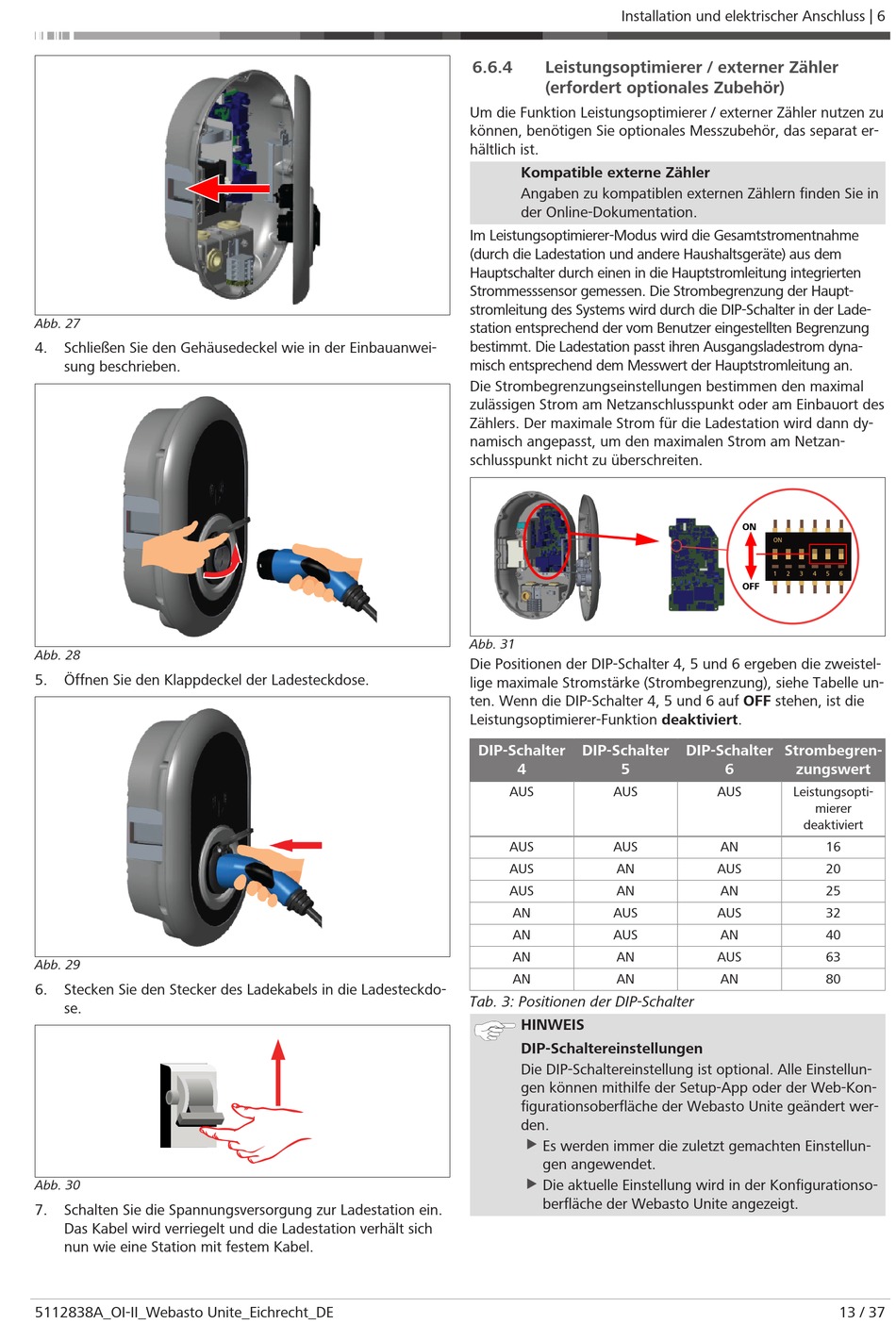

Abb. 27
4. Schließen Sie den Gehäusedeckel wie in der Einbauanwei-
sung beschrieben.
Abb. 28
5. Öffnen Sie den Klappdeckel der Ladesteckdose.
Abb. 29
6. Stecken Sie den Stecker des Ladekabels in die Ladesteckdo-
se.
Abb. 30
7. Schalten Sie die Spannungsversorgung zur Ladestation ein.
Das Kabel wird verriegelt und die Ladestation verhält sich
nun wie eine Station mit festem Kabel.
5112838A_OI-II_Webasto Unite_Eichrecht_DE
Installation und elektrischer Anschluss | 6
6.6.4 Leistungsoptimierer / externer Zähler
(erfordert optionales Zubehör)
Um die Funktion Leistungsoptimierer / externer Zähler nutzen zu
können, benötigen Sie optionales Messzubehör, das separat er-
hältlich ist.
Kompatible externe Zähler
Angaben zu kompatiblen externen Zählern finden Sie in
der Online-Dokumentation.
Im Leistungsoptimierer-Modus wird die Gesamtstromentnahme
(durch die Ladestation und andere Haushaltsgeräte) aus dem
Hauptschalter durch einen in die Hauptstromleitung integrierten
Strommesssensor gemessen. Die Strombegrenzung der Haupt-
stromleitung des Systems wird durch die DIP-Schalter in der Lade-
station entsprechend der vom Benutzer eingestellten Begrenzung
bestimmt. Die Ladestation passt ihren Ausgangsladestrom dyna-
misch entsprechend dem Messwert der Hauptstromleitung an.
Die Strombegrenzungseinstellungen bestimmen den maximal
zulässigen Strom am Netzanschlusspunkt oder am Einbauort des
Zählers. Der maximale Strom für die Ladestation wird dann dy-
namisch angepasst, um den maximalen Strom am Netzan-
schlusspunkt nicht zu überschreiten.
Abb. 31
Die Positionen der DIP-Schalter 4, 5 und 6 ergeben die zweistel-
lige maximale Stromstärke (Strombegrenzung), siehe Tabelle un-
ten. Wenn die DIP-Schalter 4, 5 und 6 auf OFF stehen, ist die
Leistungsoptimierer-Funktion deaktiviert.
DIP-Schalter DIP-Schalter
4 5
AUS AUS
AUS AUS
AUS AN
AUS AN
AN AUS
AN AUS
AN AN
AN AN
Tab. 3: Positionen der DIP-Schalter
HINWEIS
DIP-Schaltereinstellungen
Die DIP-Schaltereinstellung ist optional. Alle Einstellun-
gen können mithilfe der Setup-App oder der Web-Kon-
figurationsoberfläche der Webasto Unite geändert wer-
den.
u
Es werden immer die zuletzt gemachten Einstellun-
gen angewendet.
u Die aktuelle Einstellung wird in der Konfigurationso-
berfläche der Webasto Unite angezeigt.
ON
ON
1 2 3 4 5 6
OFF
DIP-Schalter Strombegren-
6 zungswert
AUS Leistungsopti-
mierer
deaktiviert
AN 16
AUS 20
AN 25
AUS 32
AN 40
AUS 63
AN 80
