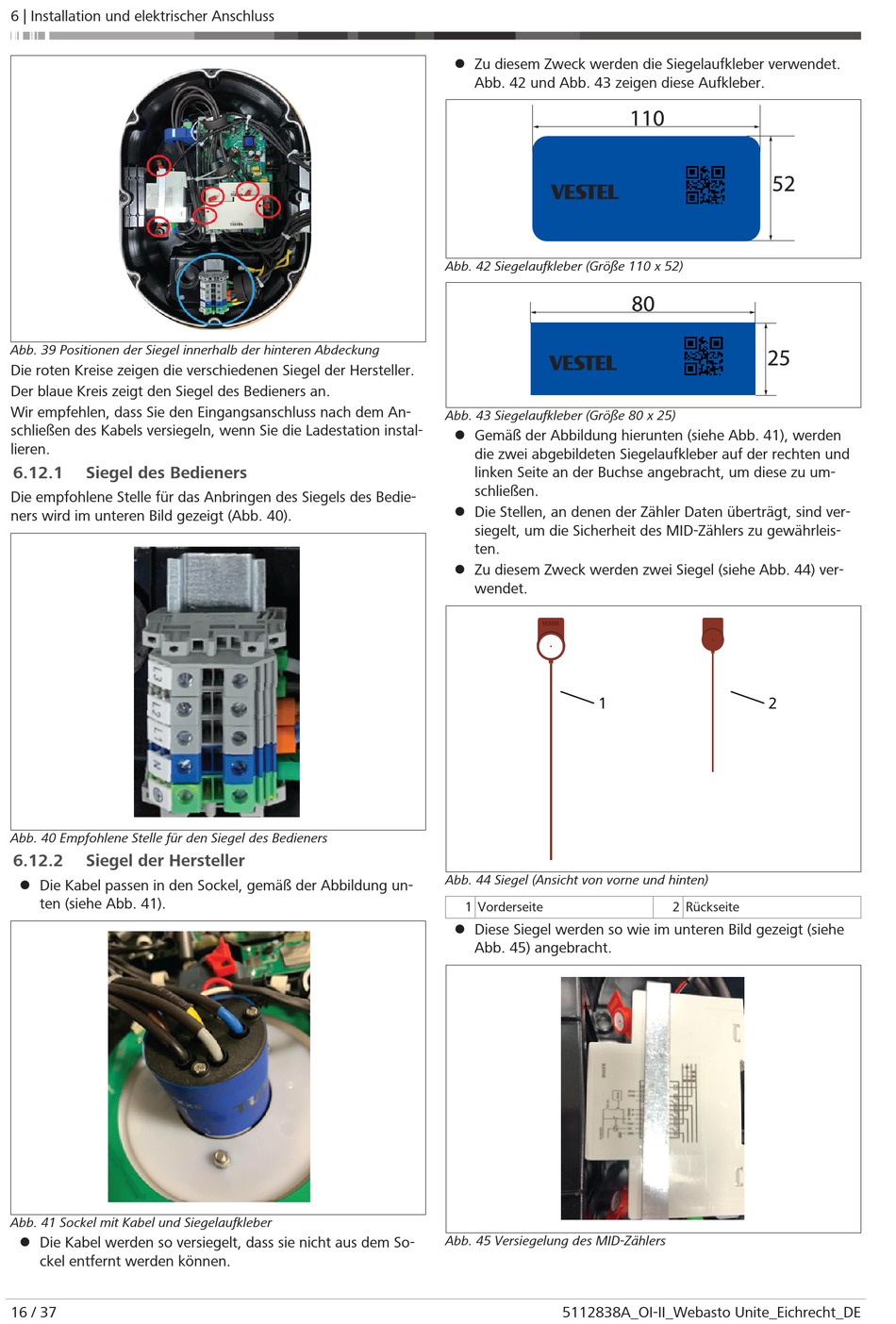

6 | Installation und elektrischer Anschluss
Abb. 39 Positionen der Siegel innerhalb der hinteren Abdeckung
Die roten Kreise zeigen die verschiedenen Siegel der Hersteller.
Der blaue Kreis zeigt den Siegel des Bedieners an.
Wir empfehlen, dass Sie den Eingangsanschluss nach dem An-
schließen des Kabels versiegeln, wenn Sie die Ladestation instal-
lieren.
6.12.1 Siegel des Bedieners
Die empfohlene Stelle für das Anbringen des Siegels des Bedie-
ners wird im unteren Bild gezeigt (Abb. 40).
Abb. 40 Empfohlene Stelle für den Siegel des Bedieners
6.12.2 Siegel der Hersteller
l Die Kabel passen in den Sockel, gemäß der Abbildung un-
ten (siehe Abb. 41).
Abb. 41 Sockel mit Kabel und Siegelaufkleber
l Die Kabel werden so versiegelt, dass sie nicht aus dem So-
ckel entfernt werden können.
16 / 37
l Zu diesem Zweck werden die Siegelaufkleber verwendet.
Abb. 42 und Abb. 43 zeigen diese Aufkleber.
Abb. 42 Siegelaufkleber (Größe 110 x 52)
Abb. 43 Siegelaufkleber (Größe 80 x 25)
l Gemäß der Abbildung hierunten (siehe Abb. 41), werden
die zwei abgebildeten Siegelaufkleber auf der rechten und
linken Seite an der Buchse angebracht, um diese zu um-
schließen.
l Die Stellen, an denen der Zähler Daten überträgt, sind ver-
siegelt, um die Sicherheit des MID-Zählers zu gewährleis-
ten.
l Zu diesem Zweck werden zwei Siegel (siehe Abb. 44) ver-
wendet.
1
Abb. 44 Siegel (Ansicht von vorne und hinten)
1 Vorderseite
l Diese Siegel werden so wie im unteren Bild gezeigt (siehe
Abb. 45) angebracht.
Abb. 45 Versiegelung des MID-Zählers
5112838A_OI-II_Webasto Unite_Eichrecht_DE
2
2 Rückseite
