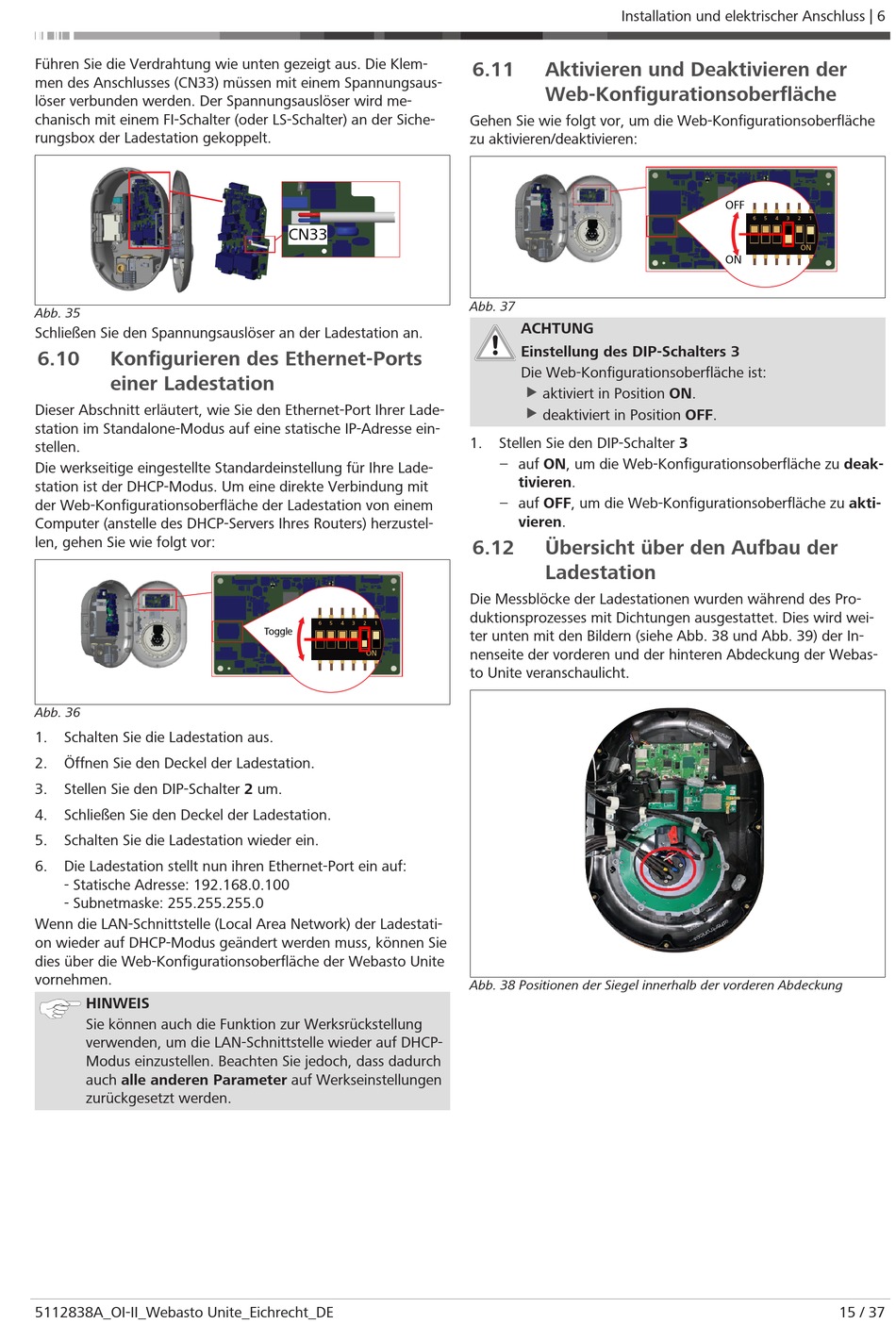

Führen Sie die Verdrahtung wie unten gezeigt aus. Die Klem-
men des Anschlusses (CN33) müssen mit einem Spannungsaus-
löser verbunden werden. Der Spannungsauslöser wird me-
chanisch mit einem FI-Schalter (oder LS-Schalter) an der Siche-
rungsbox der Ladestation gekoppelt.
Abb. 35
Schließen Sie den Spannungsauslöser an der Ladestation an.
6.10 Konfigurieren des Ethernet-Ports
einer Ladestation
Dieser Abschnitt erläutert, wie Sie den Ethernet-Port Ihrer Lade-
station im Standalone-Modus auf eine statische IP-Adresse ein-
stellen.
Die werkseitige eingestellte Standardeinstellung für Ihre Lade-
station ist der DHCP-Modus. Um eine direkte Verbindung mit
der Web-Konfigurationsoberfläche der Ladestation von einem
Computer (anstelle des DHCP-Servers Ihres Routers) herzustel-
len, gehen Sie wie folgt vor:
Abb. 36
1. Schalten Sie die Ladestation aus.
2. Öffnen Sie den Deckel der Ladestation.
3. Stellen Sie den DIP-Schalter 2 um.
4. Schließen Sie den Deckel der Ladestation.
5. Schalten Sie die Ladestation wieder ein.
6. Die Ladestation stellt nun ihren Ethernet-Port ein auf:
- Statische Adresse: 192.168.0.100
- Subnetmaske: 255.255.255.0
Wenn die LAN-Schnittstelle (Local Area Network) der Ladestati-
on wieder auf DHCP-Modus geändert werden muss, können Sie
dies über die Web-Konfigurationsoberfläche der Webasto Unite
vornehmen.
HINWEIS
Sie können auch die Funktion zur Werksrückstellung
verwenden, um die LAN-Schnittstelle wieder auf DHCP-
Modus einzustellen. Beachten Sie jedoch, dass dadurch
auch alle anderen Parameter auf Werkseinstellungen
zurückgesetzt werden.
5112838A_OI-II_Webasto Unite_Eichrecht_DE
CN33
6 5 4 3 2 1
Toggle
ON
Installation und elektrischer Anschluss | 6
6.11 Aktivieren und Deaktivieren der
Web-Konfigurationsoberfläche
Gehen Sie wie folgt vor, um die Web-Konfigurationsoberfläche
zu aktivieren/deaktivieren:
Abb. 37
ACHTUNG
Einstellung des DIP-Schalters 3
Die Web-Konfigurationsoberfläche ist:
u
aktiviert in Position ON.
u
deaktiviert in Position OFF.
1. Stellen Sie den DIP-Schalter 3
– auf ON, um die Web-Konfigurationsoberfläche zu deak-
tivieren.
– auf OFF, um die Web-Konfigurationsoberfläche zu akti-
vieren.
6.12 Übersicht über den Aufbau der
Ladestation
Die Messblöcke der Ladestationen wurden während des Pro-
duktionsprozesses mit Dichtungen ausgestattet. Dies wird wei-
ter unten mit den Bildern (siehe Abb. 38 und Abb. 39) der In-
nenseite der vorderen und der hinteren Abdeckung der Webas-
to Unite veranschaulicht.
Abb. 38 Positionen der Siegel innerhalb der vorderen Abdeckung
OFF
6 5 4 3 2 1
Toggle
ON
ON
