4 Lieferumfang

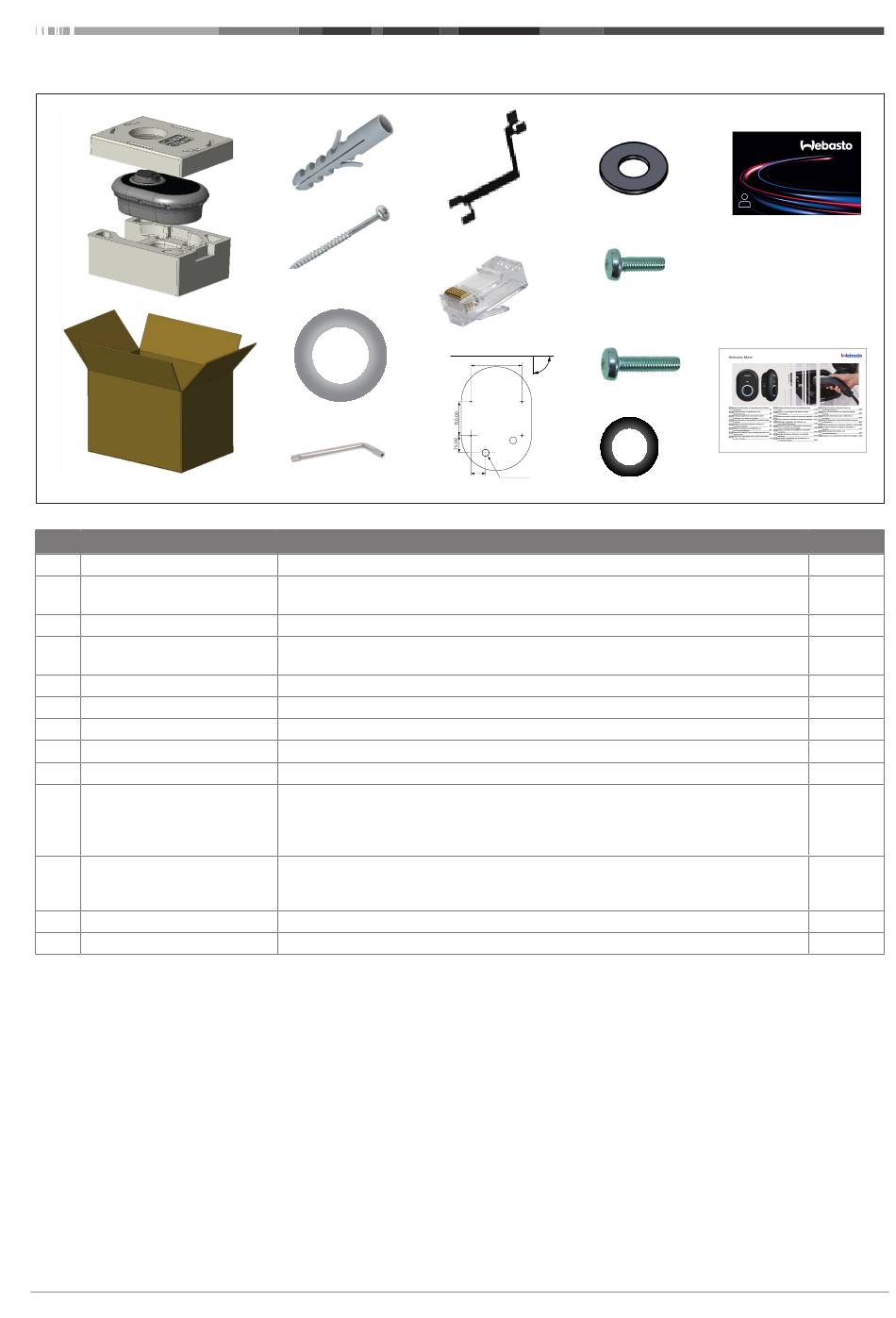

Abb. 1
Pos. Teil(e)
1 Dübel (M8 x 50, Kunststoff)
2 T25-Sicherheitstorx-Schraube
(M6 x 75)
3 Schraubendichtung (6 x 75)
4 L-förmiger T20-Sicherheitstorx-
Schlüssel
5 Schlüssel
6 RJ45-Stecker
7 Montageschablone
8 O-Ring
9 Schraube (M6 x 20)
10 Schraube (M6 x 30)
11 IP-Gummiring
12 Benutzer-RFID-Karte
13 ISI Webasto Unite
5112838A_OI-II_Webasto Unite_Eichrecht_DE
1 5
2
6
3
7
4
Verwendung
Zur Montage der Ladestation an der Wand.
Zur Montage der Ladestation an der Wand.
Zur Montage der Ladestation an der Wand mit dem richtigen IP-Schutz.
Schlüssel für Schrauben zur Montage der Ladestation an der Wand mit dem richtigen IP-
Schutz.
Zum Befestigen und Lösen der Kabelverschraubungen.
LAN-Kabelanschluss (optional).
Zur Montage der Ladestation an einer Wand.
Zur Montage der Ladestation an einer Säule.
Zur Montage der Ladestation an einer Säule.
Zur Montage der Ladestation und zum Herstellen einer Erdverbindung bei Ladestationen,
die auf Metalloberflächen montiert werden. Diese Schraube muss in das Loch unten in der
Ladestation eingeschraubt werden. Legen Sie den Gummiring (11) unter diese Schraube
und befestigen Sie damit das Erdungskabel.
Zum Befestigen des Erdungskabels mit der M6 x 30 Schraube. Dieser Gummiring muss un-
ten in das Montageloch in der Ladestation eingesetzt werden und sitzt unter dem Erdungs-
kabel und der M6 x 30 Schraube.
Zum Starten und Stoppen von Ladevorgängen.
Zur sicheren und fachgerechten Installation der Ladestation.
8
9
10
USE Spirit level for alignment
226,00
90º
11
65,50
Cable outlet
Print scale 1/1
Lieferumfang | 4
12
13
Menge
4
4
4
1
1
1
1
3
3
1
1
2
1
