Strombegrenzungs-
einstellung
der Ladestation
25 A
30 A
Tab. 2: Erforderlicher Schutzschalter am AC-Netzanschluss
6.6

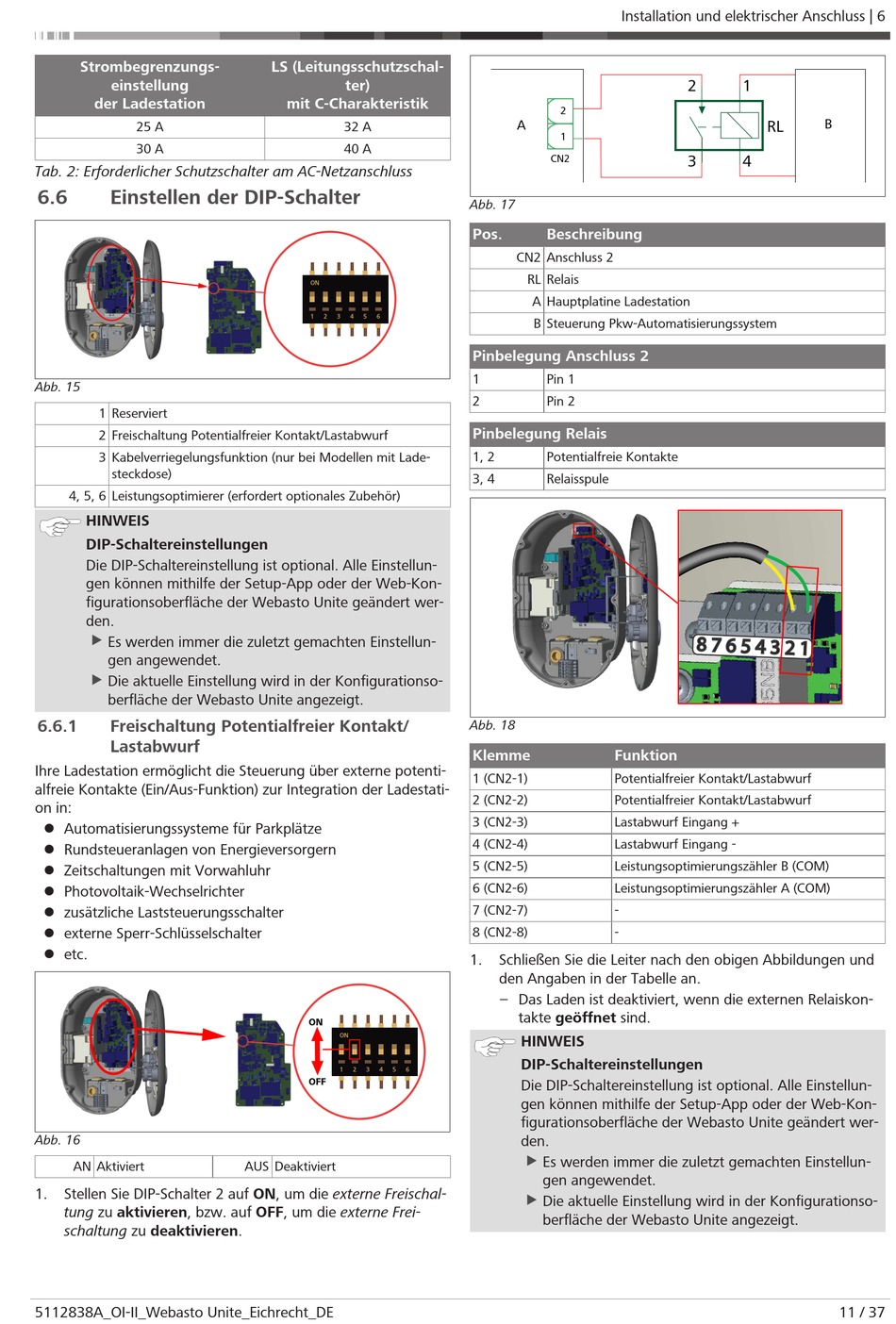

Einstellen der DIP-Schalter

Abb. 15
1 Reserviert

2 Freischaltung Potentialfreier Kontakt/Lastabwurf

3 Kabelverriegelungsfunktion (nur bei Modellen mit Lade-
steckdose)
4, 5, 6 Leistungsoptimierer (erfordert optionales Zubehör)
HINWEIS
DIP-Schaltereinstellungen
Die DIP-Schaltereinstellung ist optional. Alle Einstellun-
gen können mithilfe der Setup-App oder der Web-Kon-
figurationsoberfläche der Webasto Unite geändert wer-
den.
u Es werden immer die zuletzt gemachten Einstellun-
gen angewendet.
u
Die aktuelle Einstellung wird in der Konfigurationso-
berfläche der Webasto Unite angezeigt.
6.6.1 Freischaltung Potentialfreier Kontakt/
Lastabwurf
Ihre Ladestation ermöglicht die Steuerung über externe potenti-
alfreie Kontakte (Ein/Aus-Funktion) zur Integration der Ladestati-
on in:
l Automatisierungssysteme für Parkplätze
l Rundsteueranlagen von Energieversorgern
l Zeitschaltungen mit Vorwahluhr
l Photovoltaik-Wechselrichter
l zusätzliche Laststeuerungsschalter
l externe Sperr-Schlüsselschalter
l etc.
Abb. 16
AN Aktiviert
1. Stellen Sie DIP-Schalter 2 auf ON, um die externe Freischal-
tung zu aktivieren, bzw. auf OFF, um die externe Frei-
schaltung zu deaktivieren.
5112838A_OI-II_Webasto Unite_Eichrecht_DE
LS (Leitungsschutzschal-
ter)
mit C-Charakteristik
32 A
40 A
ON
1 2 3 4 5 6
ON
ON
1 2 3 4 5 6
OFF
AUS Deaktiviert
Installation und elektrischer Anschluss | 6
2
A
EVSE
1
CN2
Abb. 17
Pos. Beschreibung
CN2 Anschluss 2
RL Relais
A Hauptplatine Ladestation
B Steuerung Pkw-Automatisierungssystem
Pinbelegung Anschluss 2
1 Pin 1
2 Pin 2
Pinbelegung Relais
1, 2 Potentialfreie Kontakte
3, 4 Relaisspule
Abb. 18
Klemme Funktion
1 (CN2-1) Potentialfreier Kontakt/Lastabwurf
2 (CN2-2) Potentialfreier Kontakt/Lastabwurf
3 (CN2-3) Lastabwurf Eingang +
4 (CN2-4) Lastabwurf Eingang -
5 (CN2-5) Leistungsoptimierungszähler B (COM)
6 (CN2-6) Leistungsoptimierungszähler A (COM)
7 (CN2-7) -
8 (CN2-8) -
1. Schließen Sie die Leiter nach den obigen Abbildungen und
den Angaben in der Tabelle an.
– Das Laden ist deaktiviert, wenn die externen Relaiskon-
takte geöffnet sind.
HINWEIS
DIP-Schaltereinstellungen
Die DIP-Schaltereinstellung ist optional. Alle Einstellun-
gen können mithilfe der Setup-App oder der Web-Kon-
figurationsoberfläche der Webasto Unite geändert wer-
den.
u
Es werden immer die zuletzt gemachten Einstellun-
gen angewendet.
u Die aktuelle Einstellung wird in der Konfigurationso-
berfläche der Webasto Unite angezeigt.
2 1
2 1
Carpark
Automation
B
RL
RL
System
Control
3 4
3 4
