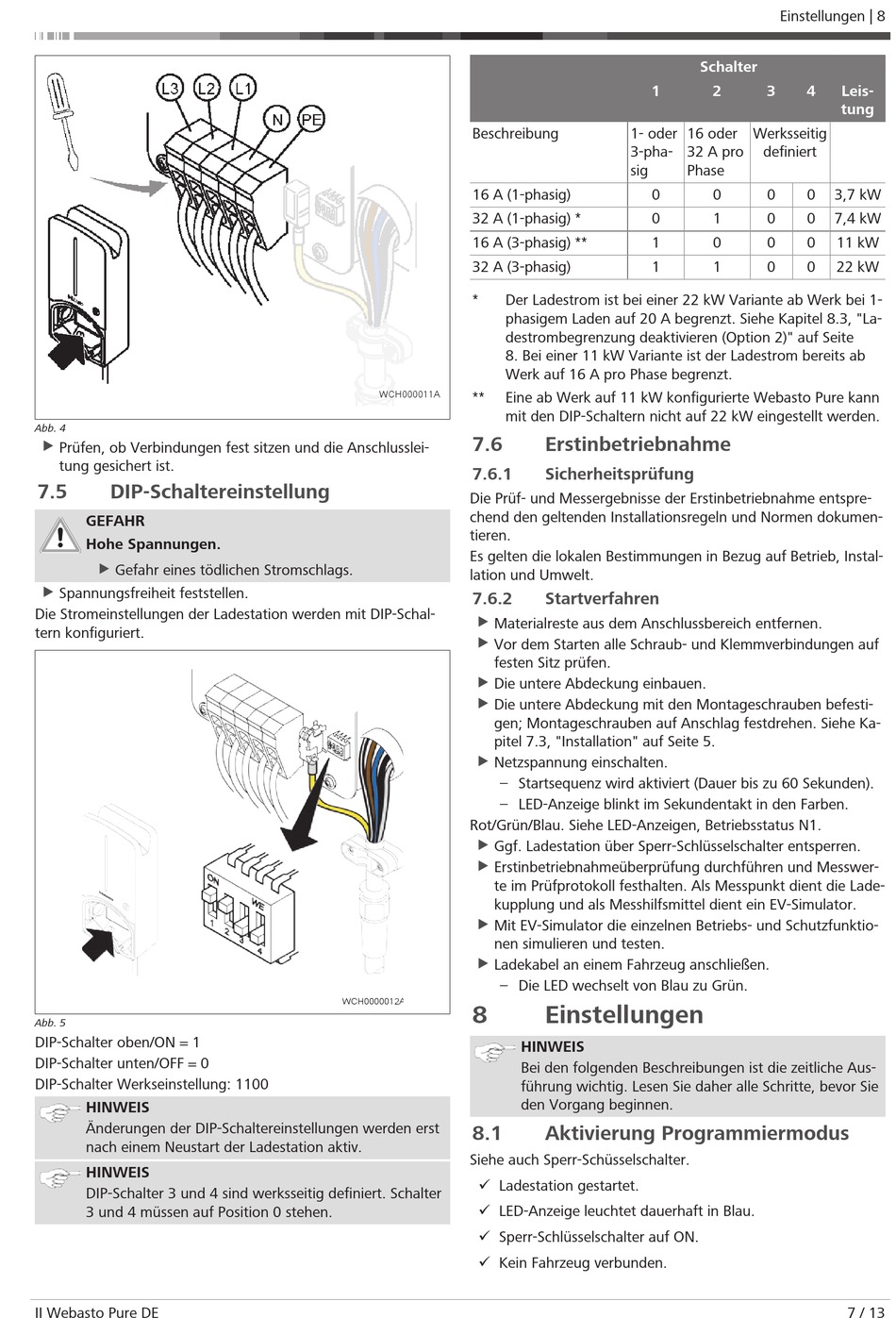

Dip-Schaltereinstellung; Erstinbetriebnahme; Sicherheitsprüfung; Einstellungen - Webasto Pure Einbauanweisung

Abb. 4
u Prüfen, ob Verbindungen fest sitzen und die Anschlusslei-
tung gesichert ist.
7.5

DIP-Schaltereinstellung

GEFAHR
Hohe Spannungen.
u Gefahr eines tödlichen Stromschlags.
u
Spannungsfreiheit feststellen.
Die Stromeinstellungen der Ladestation werden mit DIP-Schal-
tern konfiguriert.
Abb. 5
DIP-Schalter oben/ON = 1
DIP-Schalter unten/OFF = 0
DIP-Schalter Werkseinstellung: 1100
HINWEIS
Änderungen der DIP-Schaltereinstellungen werden erst
nach einem Neustart der Ladestation aktiv.
HINWEIS
DIP-Schalter 3 und 4 sind werksseitig definiert. Schalter
3 und 4 müssen auf Position 0 stehen.
II Webasto Pure DE
Beschreibung
16 A (1-phasig)
32 A (1-phasig) *
16 A (3-phasig) **
32 A (3-phasig)
* Der Ladestrom ist bei einer 22 kW Variante ab Werk bei 1-
phasigem Laden auf 20 A begrenzt. Siehe Kapitel 8.3, "La-
destrombegrenzung deaktivieren (Option 2)" auf Seite
8. Bei einer 11 kW Variante ist der Ladestrom bereits ab
Werk auf 16 A pro Phase begrenzt.
WCH000011A
** Eine ab Werk auf 11 kW konfigurierte Webasto Pure kann
mit den DIP-Schaltern nicht auf 22 kW eingestellt werden.
7.6
7.6.1
Die Prüf- und Messergebnisse der Erstinbetriebnahme entspre-
chend den geltenden Installationsregeln und Normen dokumen-
tieren.
Es gelten die lokalen Bestimmungen in Bezug auf Betrieb, Instal-
lation und Umwelt.
7.6.2
u Materialreste aus dem Anschlussbereich entfernen.
u Vor dem Starten alle Schraub- und Klemmverbindungen auf
festen Sitz prüfen.
u Die untere Abdeckung einbauen.
u Die untere Abdeckung mit den Montageschrauben befesti-
gen; Montageschrauben auf Anschlag festdrehen. Siehe Ka-
pitel 7.3, "Installation" auf Seite 5.
u
Netzspannung einschalten.
– Startsequenz wird aktiviert (Dauer bis zu 60 Sekunden).
– LED-Anzeige blinkt im Sekundentakt in den Farben.
Rot/Grün/Blau. Siehe LED-Anzeigen, Betriebsstatus N1.
u Ggf. Ladestation über Sperr-Schlüsselschalter entsperren.
u Erstinbetriebnahmeüberprüfung durchführen und Messwer-
te im Prüfprotokoll festhalten. Als Messpunkt dient die Lade-
kupplung und als Messhilfsmittel dient ein EV-Simulator.
u
Mit EV-Simulator die einzelnen Betriebs- und Schutzfunktio-
nen simulieren und testen.
u
Ladekabel an einem Fahrzeug anschließen.
– Die LED wechselt von Blau zu Grün.
WCH0000012A
8
8.1
Siehe auch Sperr-Schüsselschalter.
ü Ladestation gestartet.
ü LED-Anzeige leuchtet dauerhaft in Blau.
ü Sperr-Schlüsselschalter auf ON.
ü Kein Fahrzeug verbunden.
1
1- oder 16 oder
3-pha- 32 A pro
sig Phase
0
0
1
1

Erstinbetriebnahme

Sicherheitsprüfung
Startverfahren

Einstellungen

HINWEIS
Bei den folgenden Beschreibungen ist die zeitliche Aus-
führung wichtig. Lesen Sie daher alle Schritte, bevor Sie
den Vorgang beginnen.

Aktivierung Programmiermodus

Einstellungen | 8
Schalter
2 3 4 Leis-
tung
Werksseitig
definiert
0 0 0 3,7 kW
1 0 0 7,4 kW
0 0 0 11 kW
1 0 0 22 kW
