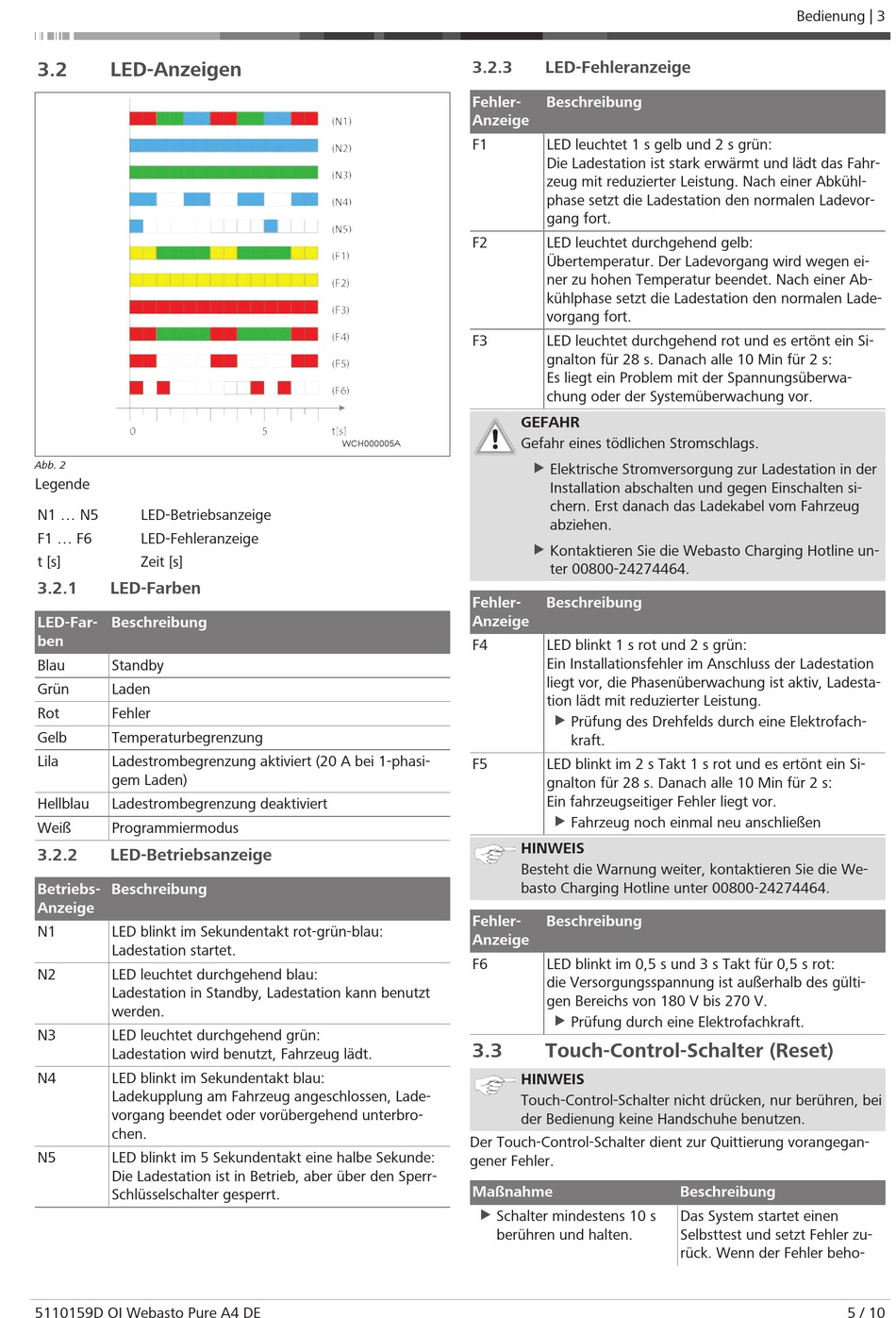

Led-Anzeigen; Led-Betriebsanzeige; Touch-Control-Schalter (Reset) - Webasto Pure Bedienungsanweisung

3.2

LED-Anzeigen

Abb. 2
Legende
N1 ... N5

LED-Betriebsanzeige

F1 ... F6 LED-Fehleranzeige
t [s] Zeit [s]
3.2.1 LED-Farben
LED-Far- Beschreibung
ben
Blau Standby
Grün Laden
Rot Fehler
Gelb Temperaturbegrenzung
Lila Ladestrombegrenzung aktiviert (20 A bei 1-phasi-
gem Laden)
Hellblau Ladestrombegrenzung deaktiviert
Weiß Programmiermodus
3.2.2 LED-Betriebsanzeige
Betriebs- Beschreibung
Anzeige
N1 LED blinkt im Sekundentakt rot-grün-blau:
Ladestation startet.
N2 LED leuchtet durchgehend blau:
Ladestation in Standby, Ladestation kann benutzt
werden.
N3 LED leuchtet durchgehend grün:
Ladestation wird benutzt, Fahrzeug lädt.
N4 LED blinkt im Sekundentakt blau:
Ladekupplung am Fahrzeug angeschlossen, Lade-
vorgang beendet oder vorübergehend unterbro-
chen.
N5 LED blinkt im 5 Sekundentakt eine halbe Sekunde:
Die Ladestation ist in Betrieb, aber über den Sperr-
Schlüsselschalter gesperrt.
5110159D OI Webasto Pure A4 DE
3.2.3
Fehler-
Anzeige
F1
F2
F3
WCH000005A
Fehler-
Anzeige
F4
F5
Fehler-
Anzeige
F6
3.3
Der Touch-Control-Schalter dient zur Quittierung vorangegan-
gener Fehler.
Maßnahme
u Schalter mindestens 10 s
berühren und halten.
LED-Fehleranzeige
Beschreibung
LED leuchtet 1 s gelb und 2 s grün:
Die Ladestation ist stark erwärmt und lädt das Fahr-
zeug mit reduzierter Leistung. Nach einer Abkühl-
phase setzt die Ladestation den normalen Ladevor-
gang fort.
LED leuchtet durchgehend gelb:
Übertemperatur. Der Ladevorgang wird wegen ei-
ner zu hohen Temperatur beendet. Nach einer Ab-
kühlphase setzt die Ladestation den normalen Lade-
vorgang fort.
LED leuchtet durchgehend rot und es ertönt ein Si-
gnalton für 28 s. Danach alle 10 Min für 2 s:
Es liegt ein Problem mit der Spannungsüberwa-
chung oder der Systemüberwachung vor.
GEFAHR
Gefahr eines tödlichen Stromschlags.
u Elektrische Stromversorgung zur Ladestation in der
Installation abschalten und gegen Einschalten si-
chern. Erst danach das Ladekabel vom Fahrzeug
abziehen.
u
Kontaktieren Sie die Webasto Charging Hotline un-
ter 00800-24274464.
Beschreibung
LED blinkt 1 s rot und 2 s grün:
Ein Installationsfehler im Anschluss der Ladestation
liegt vor, die Phasenüberwachung ist aktiv, Ladesta-
tion lädt mit reduzierter Leistung.
u Prüfung des Drehfelds durch eine Elektrofach-
kraft.
LED blinkt im 2 s Takt 1 s rot und es ertönt ein Si-
gnalton für 28 s. Danach alle 10 Min für 2 s:
Ein fahrzeugseitiger Fehler liegt vor.
u
Fahrzeug noch einmal neu anschließen
HINWEIS
Besteht die Warnung weiter, kontaktieren Sie die We-
basto Charging Hotline unter 00800-24274464.
Beschreibung
LED blinkt im 0,5 s und 3 s Takt für 0,5 s rot:
die Versorgungsspannung ist außerhalb des gülti-
gen Bereichs von 180 V bis 270 V.
u
Prüfung durch eine Elektrofachkraft.

Touch-Control-Schalter (Reset)

HINWEIS
Touch-Control-Schalter nicht drücken, nur berühren, bei
der Bedienung keine Handschuhe benutzen.
Beschreibung
Das System startet einen
Selbsttest und setzt Fehler zu-
rück. Wenn der Fehler beho-
Bedienung | 3
5 / 10
