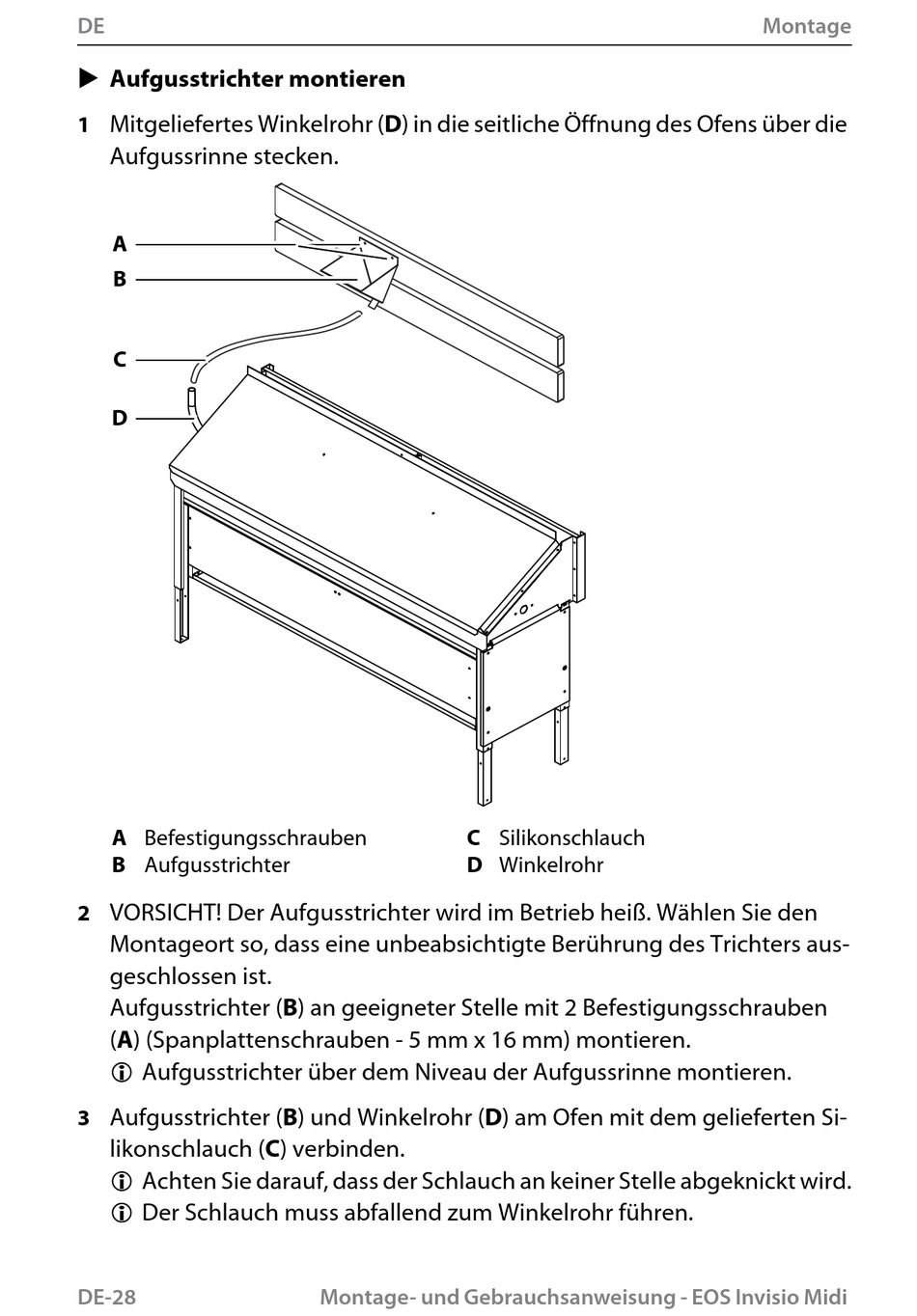

 Aufgusstrichter montieren
Mitgeliefertes Winkelrohr (D) in die seitliche Öffnung des Ofens über die
1
Aufgussrinne stecken.
A
B
C
D
A Befestigungsschrauben
B Aufgusstrichter
VORSICHT! Der Aufgusstrichter wird im Betrieb heiß. Wählen Sie den
2
Montageort so, dass eine unbeabsichtigte Berührung des Trichters aus-
geschlossen ist.
Aufgusstrichter (B) an geeigneter Stelle mit 2 Befestigungsschrauben
(A) (Spanplattenschrauben - 5 mm x 16 mm) montieren.
 Aufgusstrichter über dem Niveau der Aufgussrinne montieren.
Aufgusstrichter (B) und Winkelrohr (D) am Ofen mit dem gelieferten Si-
3
likonschlauch (C) verbinden.
 Achten Sie darauf, dass der Schlauch an keiner Stelle abgeknickt wird.
 Der Schlauch muss abfallend zum Winkelrohr führen.
DE-28
C Silikonschlauch
D Winkelrohr
