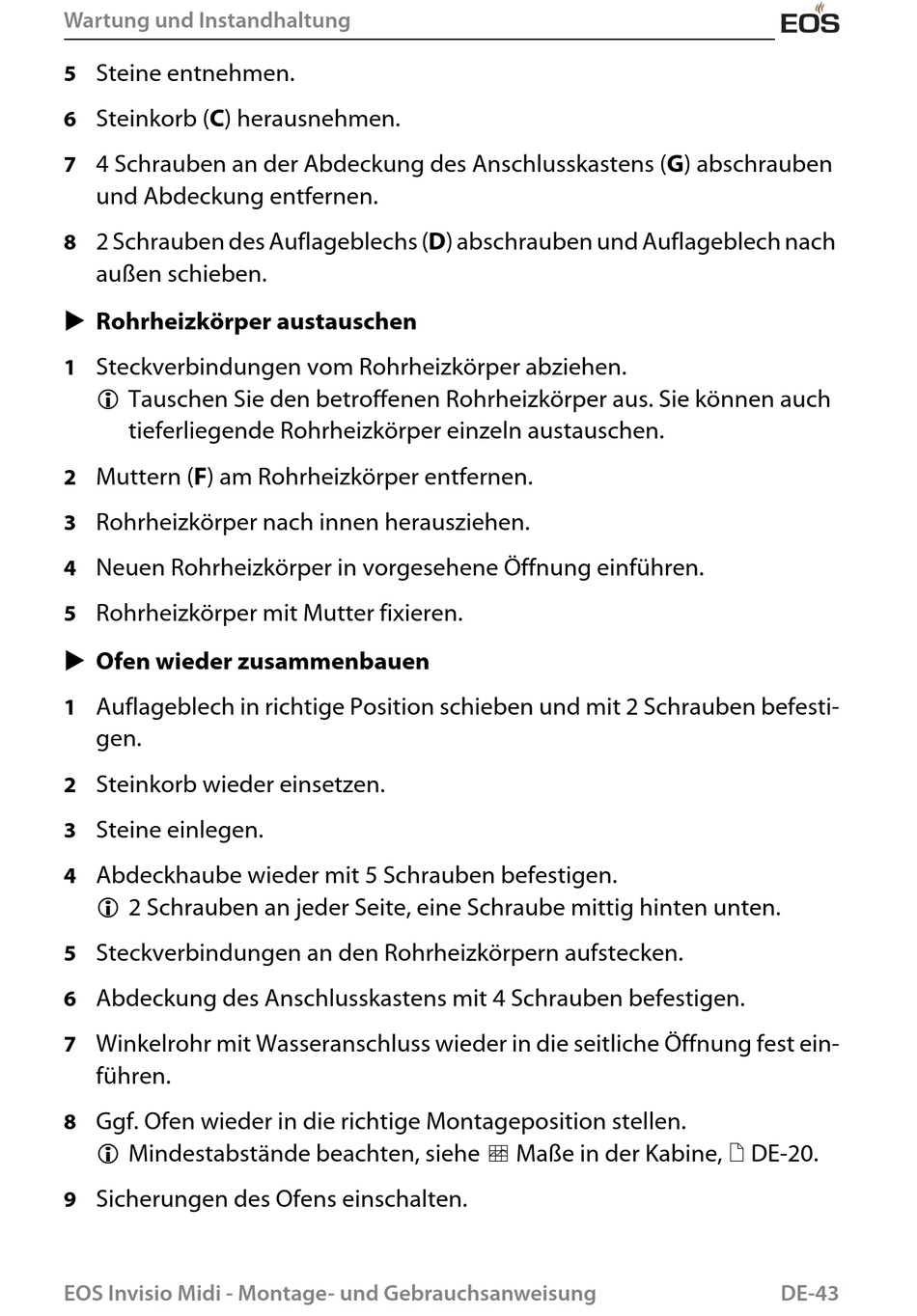

Wartung und Instandhaltung
Steine entnehmen.
5
Steinkorb (C) herausnehmen.
6
4 Schrauben an der Abdeckung des Anschlusskastens (G) abschrauben
7
und Abdeckung entfernen.
2 Schrauben des Auflageblechs (D) abschrauben und Auflageblech nach
8
außen schieben.
 Rohrheizkörper austauschen
Steckverbindungen vom Rohrheizkörper abziehen.
1
 Tauschen Sie den betroffenen Rohrheizkörper aus. Sie können auch
tieferliegende Rohrheizkörper einzeln austauschen.
Muttern (F) am Rohrheizkörper entfernen.
2
Rohrheizkörper nach innen herausziehen.
3
Neuen Rohrheizkörper in vorgesehene Öffnung einführen.
4
Rohrheizkörper mit Mutter fixieren.
5
 Ofen wieder zusammenbauen
Auflageblech in richtige Position schieben und mit 2 Schrauben befesti-
1
gen.
Steinkorb wieder einsetzen.
2
Steine einlegen.
3
Abdeckhaube wieder mit 5 Schrauben befestigen.
4
 2 Schrauben an jeder Seite, eine Schraube mittig hinten unten.
Steckverbindungen an den Rohrheizkörpern aufstecken.
5
Abdeckung des Anschlusskastens mit 4 Schrauben befestigen.
6
Winkelrohr mit Wasseranschluss wieder in die seitliche Öffnung fest ein-
7
führen.
Ggf. Ofen wieder in die richtige Montageposition stellen.
8
 Mindestabstände beachten, siehe  Maße in der Kabine,  DE-20.
Sicherungen des Ofens einschalten.
9
