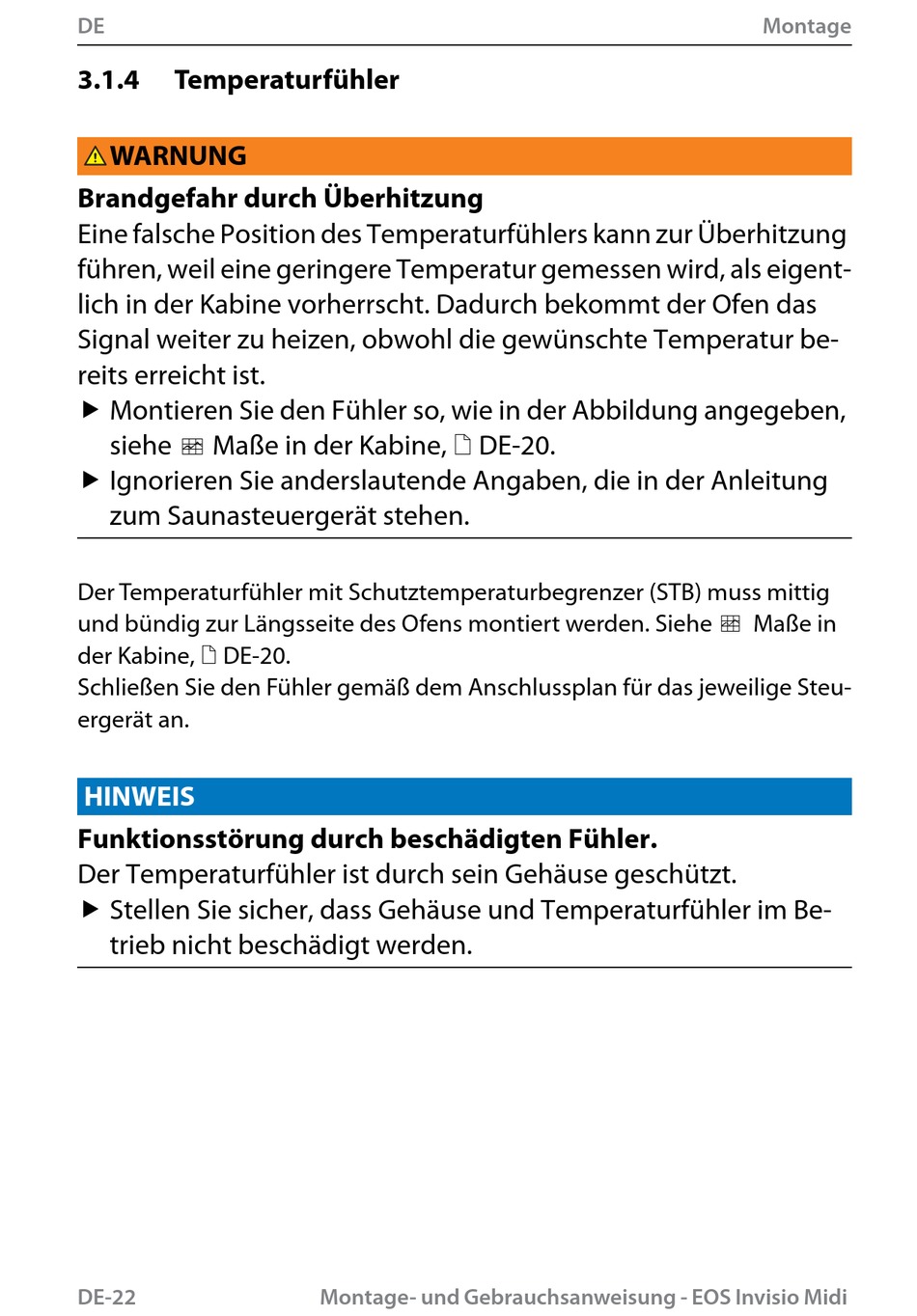

Temperaturfühler - Eos Invisio Midi Montage- Und Gebrauchsanweisungen

DE
3.1.4 Temperaturfühler
WARNUNG
Brandgefahr durch Überhitzung
Eine falsche Position des Temperaturfühlers kann zur Überhitzung
führen, weil eine geringere Temperatur gemessen wird, als eigent-
lich in der Kabine vorherrscht. Dadurch bekommt der Ofen das
Signal weiter zu heizen, obwohl die gewünschte Temperatur be-
reits erreicht ist.
 Montieren Sie den Fühler so, wie in der Abbildung angegeben,
siehe  Maße in der Kabine,  DE-20.
 Ignorieren Sie anderslautende Angaben, die in der Anleitung
zum Saunasteuergerät stehen.
Der Temperaturfühler mit Schutztemperaturbegrenzer (STB) muss mittig
und bündig zur Längsseite des Ofens montiert werden. Siehe  Maße in
der Kabine,  DE-20.
Schließen Sie den Fühler gemäß dem Anschlussplan für das jeweilige Steu-
ergerät an.
HINWEIS
Funktionsstörung durch beschädigten Fühler.
Der Temperaturfühler ist durch sein Gehäuse geschützt.
 Stellen Sie sicher, dass Gehäuse und Temperaturfühler im Be-
trieb nicht beschädigt werden.
DE-22 Montage- und Gebrauchsanweisung - EOS Invisio Midi
Montage
